راه انداز موتور

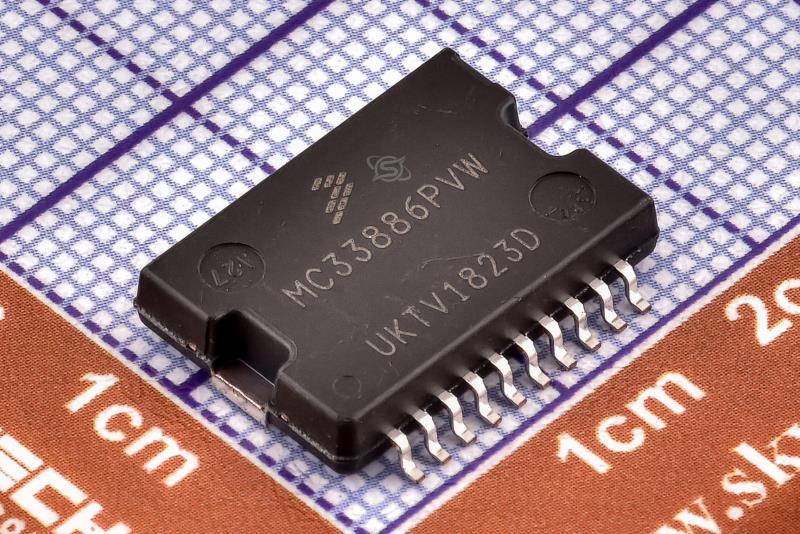

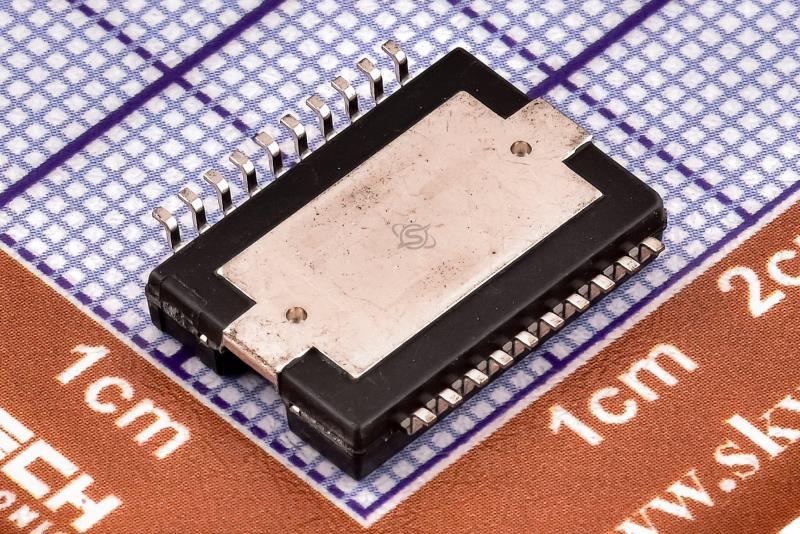

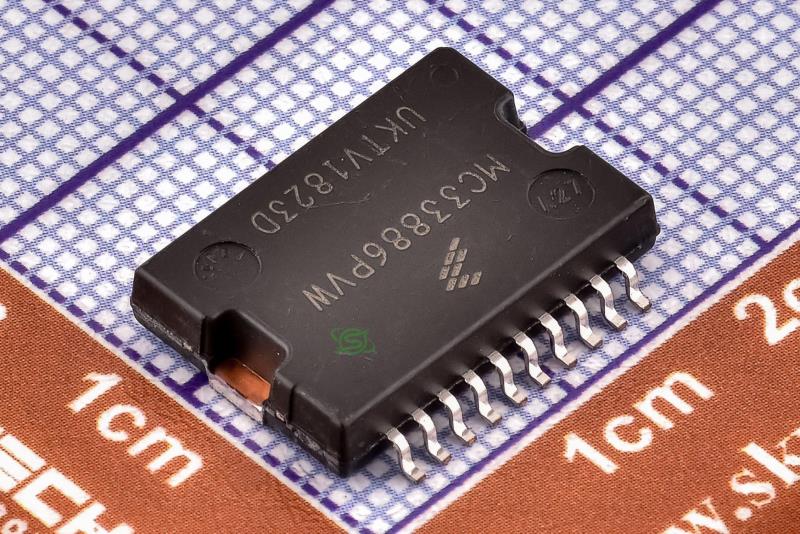

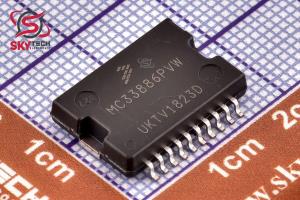

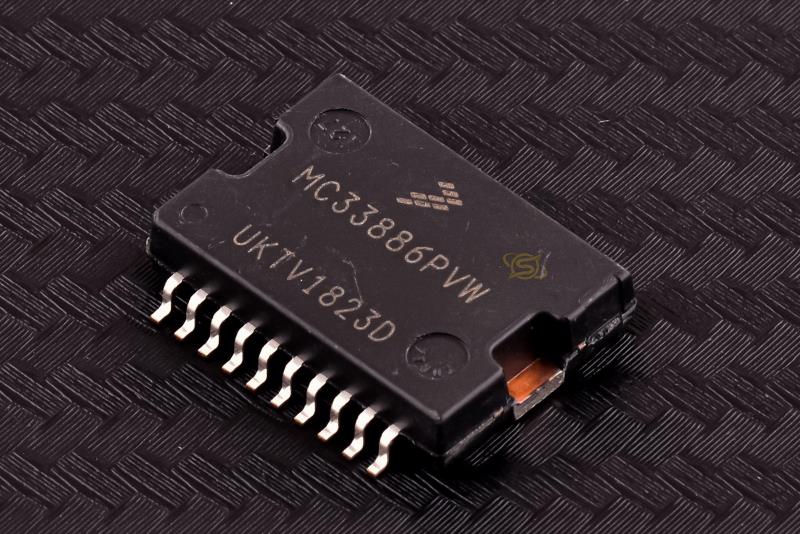

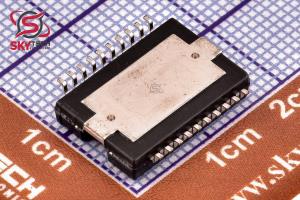

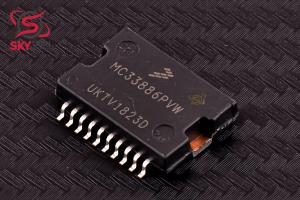

MC33886PVW

Monolithic H-Bridge ideal for fractional horsepower DC-motor and bi-directional thrust solenoid control

کیفیت: ORIGINAL(distributor)       پکیج: HSOP-20

قیمت تک فروشی  3,081,781  ریال

قیمت عمده  2,936,696  ریال (10 به بالا)

قیمت ویژه  2,878,662  ریال (100 به بالا)

قیمت فوق العاده2,849,645  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 3.57  تتر با تخفیف

20.1619.218.8218.62


تعداد موجودی در انبار : موجودی تمام شده است



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال SMD
پکيج HSOP-20
نوع محصول H-Bridge for DC-motor
حداکثر دماي کاري 125     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
ولتاژ ورودي 40     ولت
فرکانس کاري 10     KHz
شرکت توليد کننده Freescale
مقاومت روشن درين سورس (Rds) 0.12     اهم



توضیحات

33886 يک پل H يکپارچه ايده‌آل براي موتورهاي DC کسري اسب بخار و کنترل سلونوئيد رانش دو جهته است. IC داراي منطق کنترل داخلي، پمپ شارژ، درايو دروازه و مدار خروجي ماسفت RDS(ON) کم است. 33886 قادر به کنترل جريان هاي بار DC پيوسته القايي تا 5.0 آمپر است.
بارهاي خروجي را مي توان در فرکانس هاي حداکثر 10 کيلوهرتز مدوله کرد (PWM-ed). يک خروجي وضعيت خطا شرايط ولتاژ پايين، اتصال کوتاه و دماي بيش از حد را گزارش مي کند. دو ورودي مستقل دو خروجي قطب توتم نيمه پل را کنترل مي کنند.
دو ورودي غيرفعال، خروجي‌هاي پل H را به حالت سه‌گانه وادار مي‌کنند (امپدانس بالا را نشان مي‌دهند). 33886 به صورت پارامتري در محدوده دمايي -40 C TA 125 C مشخص شده است. IC همچنين تا 40 ولت با کاهش مشخصات مي تواند کار کند. آي سي در بسته برقي نصب شده روي سطح با پد در معرض براي هيت سينک در دسترس است.



Description

The 33886 is a monolithic H-Bridge ideal for fractional horsepower DC-motor and bi-directional thrust solenoid control. The IC incorporates internal control logic, charge pump, gate drive, and low RDS(ON) MOSFET output circuitry. The 33886 is able to control continuous inductive DC load currents up to 5.0 A.
Output loads can be pulse width modulated (PWM-ed) at frequencies up to 10 kHz. A Fault Status output reports under-voltage, short-circuit, and over-temperature conditions. Two independent inputs control the two half-bridge totem-pole outputs.
Two disable inputs force the H-Bridge outputs to tri-state (exhibit high-impedance). The 33886 is parametrically specified over a temperature range of -40 C TA 125 C . The IC can also be operated up to 40 V with derating of the specifications. The IC is available in a surface mount power package with exposed pad for heatsinking.
