راه انداز موتور
U705
Two-phase Stepper Motor Driver
کیفیت: ORIGINAL(distributor) پکیج: SOP-20
قیمت تک فروشی 2,373,413 ریال
قیمت عمده 2,261,413 ریال (10 به بالا)
قیمت ویژه 2,216,613 ریال (100 به بالا)
قیمت فوق العاده2,194,213 ریال (1000 به بالا)
![SKYTECH](bootstrap/img/Icon/tether.png) قیمت تک فروشی 3.494 تتر با تخفیف
212019.619.4
|
|
|
نوع محصول |
Two-phase Stepper Motor Driver |
|
شرکت توليد کننده |
STMicroelectronics |
|
توضیحات
آي سي استپرموتور

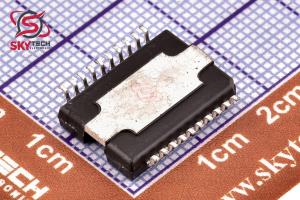

آي سي U705در ايسيو هاي زيمنس تک سوز و دوگانه (BIFUEL) وظيفه کنترل استپرموتور جهت حفظ دورموتور در حالت دور آرام خودرو را برعهده دارد. استپرموتور تامين کننده هواي مورد نياز براي دستيابي به بهترين مخلوط سوخت و هوا است . از جمله محصولات ايران خودرو و سايپا که از اين کنترل يونيت هاي زيمنس در سيستم سوخت رساني خود استفاده مي کنند مي توان به پژو 206 ايران ، 405 ، پارس ، سمند ، روآ ، پيکان وانت ، پرايد اشاره نمود . آي سي U705 توليد شرکت ST Microelectronics بوده و در پکيج ظاهري PSO با 20 پايه در اين کنترل يونيت ها مورد استفاده قرار مي گيرد . آي سي U705 داراي 4 پايه خروجي به شماره هاي 2,3,18,19 مي باشد. همچنين مي بايست روي پايه هاي 4 و 17 اين آي سي ولتاژ 12 ولت قرار داشته باشد .
Description
Two-phase Stepper Motor Driver
The U705 is a two-phase stepper motor driver circuit suited to drive bipolar stepper motors. The device can be controlled by a serial interface (SPI). All protections required to design a well protected system (short-circuit, overtemperature,cross conduction etc.) are integrated.
Features:
2 X 1.1a Full Bridge Outputs
Integrated Chopping Current Regulation
Minimized Power Dissipation During Flyback
Output Stages With Controlled Output Voltage Slopes To Reduce Electromagnetic Radiation
Short-Circuit Protection Of All Outputs
Error-Flag For Overload, Open Load And Overtemperature Prealarm
Delayed Channel Switch-On To Reduce Peak Currents
Max. Operating Supply Voltage 24v
Standby Consumption Typically 40ma
Serial Interface (Spi)
|
