راه انداز موتور

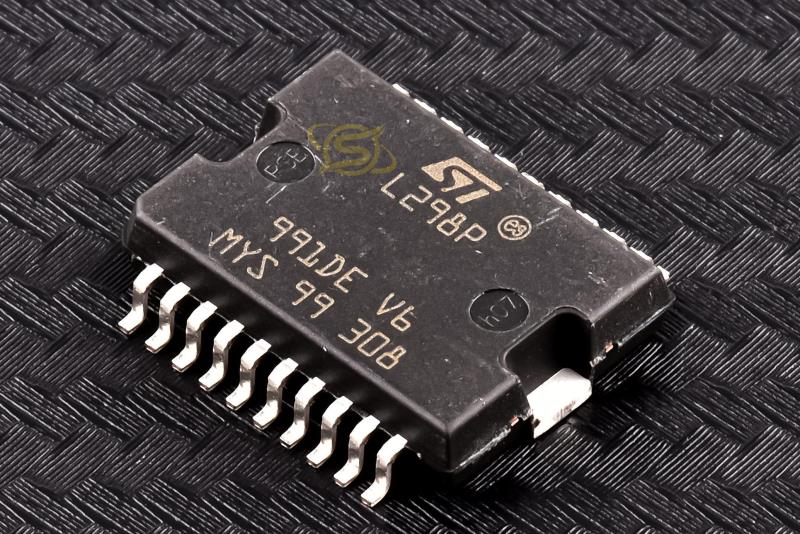

L298P

DUAL FULL-BRIDGE DRIVER

کیفیت: ORIGINAL(distributor)       پکیج: PowerSO-20

قیمت تک فروشی  1,878,906  ریال

قیمت عمده  1,755,691  ریال (10 به بالا)

قیمت ویژه  1,721,190  ریال (100 به بالا)

قیمت فوق العاده1,703,940  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 2.667  تتر با تخفیف

14.713.7213.4513.31


تعداد موجودی در انبار : موجودی تمام شده است



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال SMD
پکيج PowerSO-20
نوع محصول FULL-BRIDGE DRIVER
حداکثر دماي کاري 150     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
ولتاژ ورودي 7     ولت
شرکت توليد کننده STMicroelectronics



توضیحات

L298 يک مدار يکپارچه يکپارچه در بسته هاي 15 ليد Multiwatt و PowerSO20 است. اين يک درايور پل کامل دوگانه با ولتاژ بالا و جريان بالا است که براي پذيرش سطوح منطقي استاندارد TTL و هدايت بارهاي القايي مانند رله ها، شير برقي، DC و موتورهاي پله اي طراحي شده است. دو ورودي فعال براي فعال يا غيرفعال کردن دستگاه مستقل از سيگنال هاي ورودي ارائه شده است. اميترهاي ترانزيستورهاي پاييني هر پل به هم متصل شده اند و ترمينال خارجي مربوطه را مي توان براي اتصال يک مقاومت حسگر خارجي استفاده کرد. يک ورودي منبع اضافي ارائه مي شود تا منطق با ولتاژ کمتري کار کند.



Description

The L298 is an integrated monolithic circuit in a 15- lead Multiwatt and PowerSO20 packages. It is a high voltage, high current dual full-bridge driver designed to accept standard TTL logic levels and drive inductive loads such as relays, solenoids, DC and stepping motors. Two enable inputs are provided to enable or disable the device independently of the input signals. The emitters of the lower transistors of each bridge are connected together and the corresponding external terminal can be used for the connection of an external sensing resistor. An additional supply input is provided so that the logic works at a lower voltage.






گروه بازرگانی اسکایتک

وارد كننده قطعات الکترونیک و نیمه هادی با بیش از پنج سال تجربه افتخار دارد با عرضه محصولات اصلی ، با كیفیت و استاندارد جهت ارج نهادن به سلیقه توزیع كنندگان متعهد در راستای حفاظت از منافع و مصالح مصرف كنندگان نهایی گام بردارد.
فروشگاه اسکای تک با حمایت كم نظیر مشتریان خوش نام و فعال به عنوان گروهی پیشرو در ایران ، موفق به اخذ نمایندگی انحصاری و توزیع بسیاری از كمپانی های معتبر جهان در یك مجموعه گردیده است . استقبال چشمگیر مشتریان صادق و مصرف كنندگان فهیم از خرید قطعات الکترونیک با كیفیت در مقابل قطعات نامرغوب و غیر استاندارد وارداتی، موجب گردآوری طیف وسیعی (بالغ بر 40000 قلم كالا)‌ از قطعات الکترونیک گوناگون دراین فروشگاه شده است.
