راه انداز فن

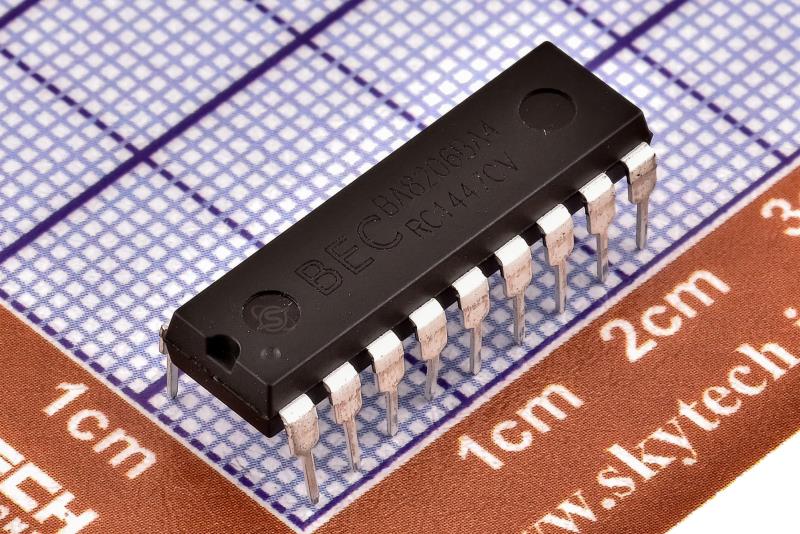

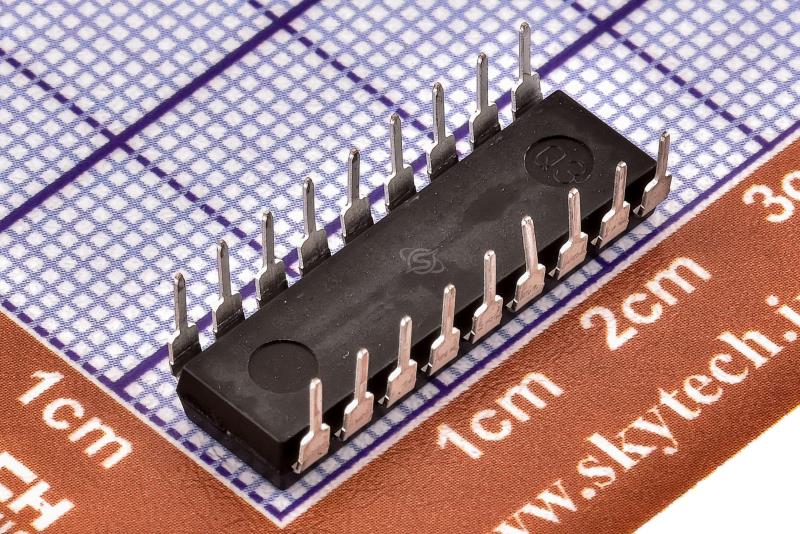

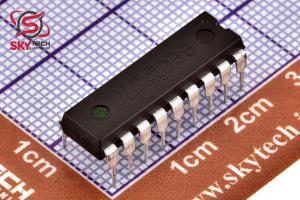

BA8206BA4L
Designed specifically for Remote Control Fan Controller IC
کیفیت: ORIGINAL(USA WEBSITE) پکیج: PDIP-18
قیمت تک فروشی 707,716 ریال
قیمت عمده 678,455 ریال (10 به بالا)
قیمت ویژه 667,336 ریال (100 به بالا)
قیمت فوق العاده661,777 ریال (1000 به بالا)
 قیمت تک فروشی 0.819 تتر با تخفیف
3.843.653.583.54
|
|
|
|
|
| نوع محصول |
Fan Controller IC |
|
|
|
توضیحات
مدار مجتمع (IC) BA8206BA4L يک کنترلر فن از راه دور است که براي کنترل فن‌ها از طريق ريموت طراحي شده است. اين IC توسط شرکت‌هاي مختلفي توليد مي‌شود و در بسته‌بندي DIP 16 پين عرضه مي‌شود.
ويژگي‌هاي اصلي BA8206BA4L:
ولتاژ تغذيه: -0.3V تا 6V
ولتاژ ورودي/خروجي: Vss-0.3V تا VDD+0.3V
مصرف توان: 500 ميلي‌وات
دماي کاري: -10 تا 70 درجه سانتي‌گراد
اين IC به طور خاص براي کنترل فن‌هاي از راه دور طراحي شده و مي‌تواند در کاربردهاي مختلفي مانند سيستم‌هاي تهويه مطبوع و فن‌هاي خانگي استفاده شود.
براي استفاده ازاي سي BA8206BA4L به عنوان کنترلر فن از راه دور، مراحل زير را دنبال کنيد:
اتصال تغذيه: ولتاژ تغذيه مناسب (معمولاً 5 ولت) را به پين‌هاي VDD و VSS متصل کنيد.
اتصال فن: فن را به پين‌هاي خروجي IC متصل کنيد. معمولاً اين پين‌ها به صورت OUT1 و OUT2 مشخص مي‌شوند.
اتصال ريموت: گيرنده ريموت را به پين‌هاي ورودي IC متصل کنيد. اين پين‌ها معمولاً به صورت IN1 و IN2 مشخص مي‌شوند.
پيکربندي مدار: ساير پين‌هاي IC را بر اساس نيازهاي خاص مدار خود پيکربندي کنيد. اين شامل پين‌هاي کنترل و تنظيمات مختلف مي‌شود.
تست و راه‌اندازي: پس از اتصال همه اجزا، مدار را تست کنيد تا مطمئن شويد که فن به درستي کنترل مي‌شود.
در اينجا يک مثال ساده از نحوه اتصال IC به فن و ريموت آورده شده است:
VDD (پين 1) ----> +5V
VSS (پين 8) ----> GND
OUT1 (پين 3) ----> فن
OUT2 (پين 4) ----> فن
IN1 (پين 5) ----> گيرنده ريموت
IN2 (پين 6) ----> گيرنده ريموت
Description
The BA8206BA4L integrated circuit (IC) is a remote fan controller designed to control fans remotely. This IC is manufactured by various companies and comes in a 16-pin DIP package.
BA8206BA4L main features:
Supply voltage: -0.3V to 6V
Input/output voltage: Vss-0.3V to VDD+0.3V
Power consumption: 500 mW
Working temperature: -10 to 70 degrees Celsius
This IC is specifically designed for remote fan control and can be used in various applications such as air conditioners and household fans.
To use the BA8206BA4L IC as a remote fan controller, follow the steps below:
Supply Connection: Connect the appropriate supply voltage (typically 5V) to the VDD and VSS pins.
Fan Connection: Connect the fan to the output pins of the IC. Usually these pins are designated as OUT1 and OUT2.
Remote Connection: Connect the remote receiver to the input pins of the IC. These pins are usually designated as IN1 and IN2.
Circuit configuration: Configure the other IC pins according to the specific needs of your circuit. This includes various control and configuration pins.
Testing and Commissioning: After all components are connected, test the circuit to ensure that the fan is controlled correctly.
Here is a simple example of how to connect the IC to the fan and remote:
VDD (pin 1) ----> +5V
VSS (pin 8) ----> GND
OUT1 (Pin 3) ----> Fan
OUT2 (Pin 4) ----> Fan
IN1 (pin 5) ----> remote receiver
IN2 (pin 6) ----> remote receiver
|
