راه انداز موتور

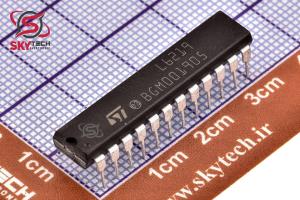

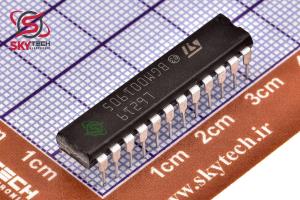

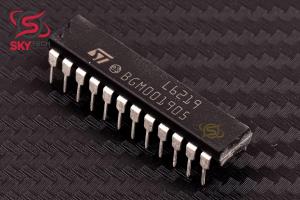

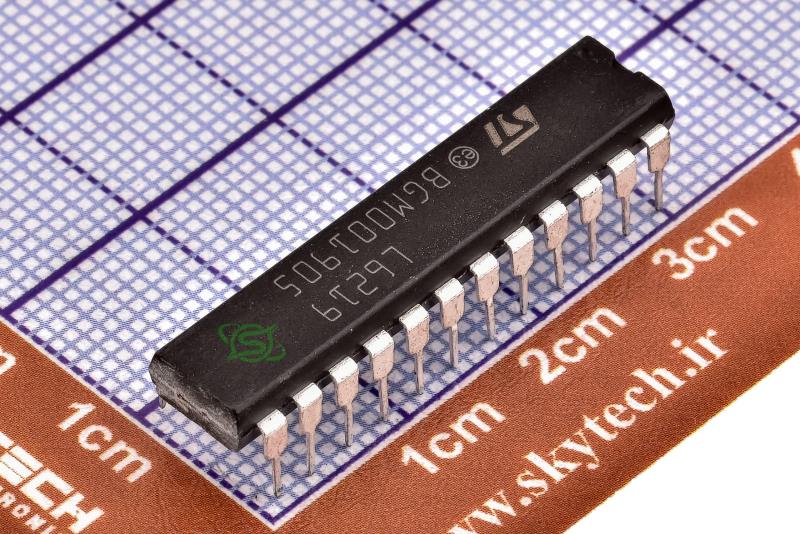

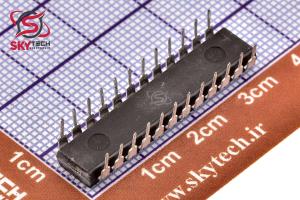

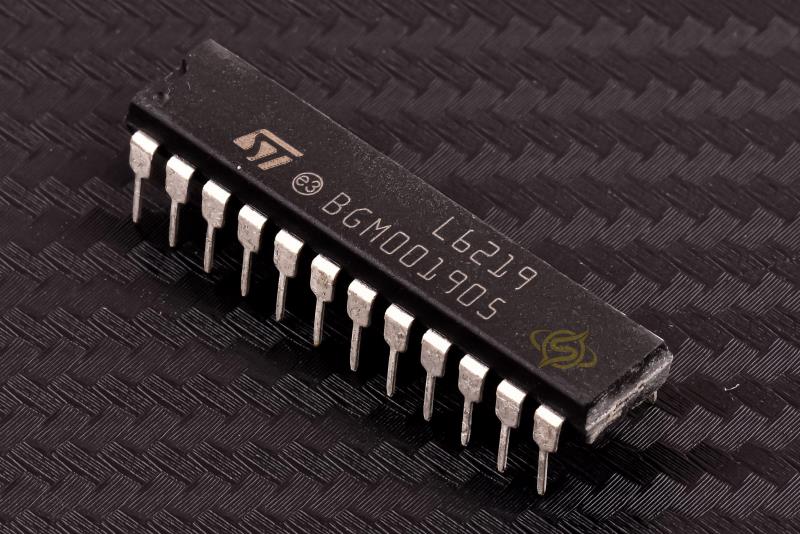

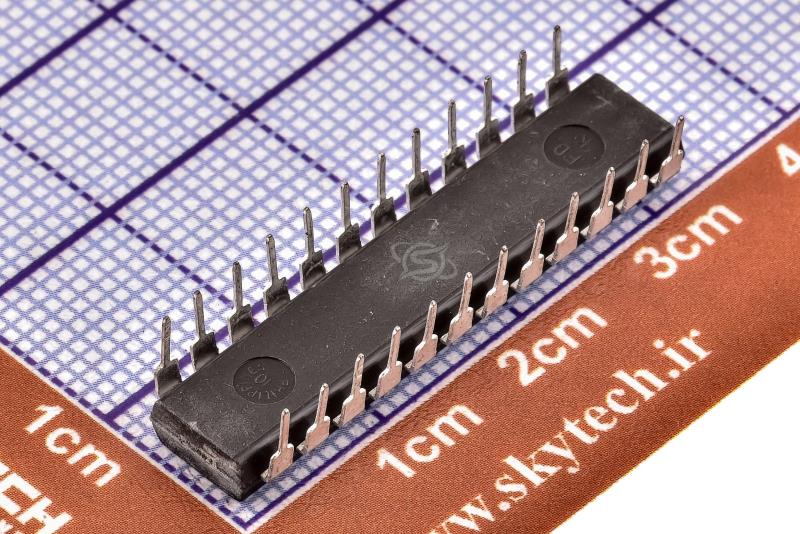

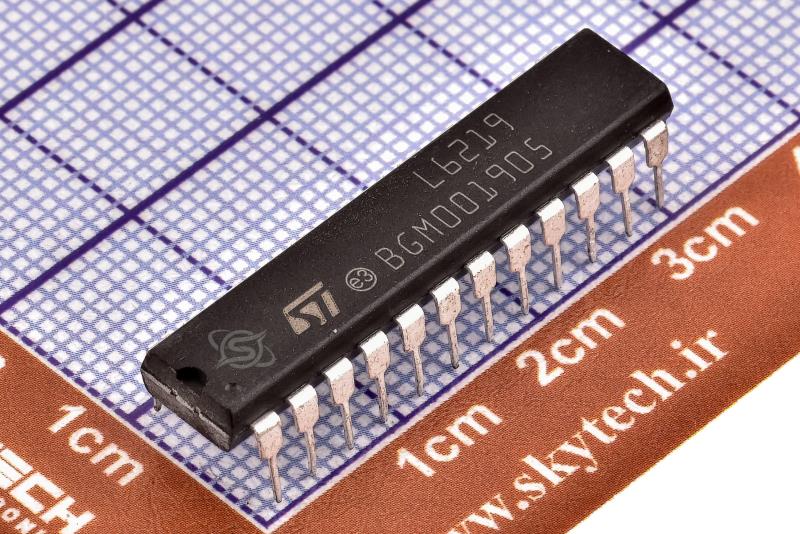

L6219

STEPPER MOTOR DRIVER IC

کیفیت: ORIGINAL(distributor)       پکیج: DIP-24

قیمت تک فروشی  941,523  ریال

قیمت عمده  901,450  ریال (10 به بالا)

قیمت ویژه  885,421  ریال (100 به بالا)

قیمت فوق العاده877,407  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 1.113  تتر با تخفیف

4.724.54.414.37


تعداد موجودی در انبار : 10 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال Dip
پکيج DIP-24
نوع محصول MOTOR DRIVER IC
حداکثر دماي کاري 70     سانتيگراد
حداقل دماي کاري 0     سانتيگراد
ولتاژ ورودي 50     ولت
شرکت توليد کننده STMicroelectronics



توضیحات

L6219 يک مدار مجتمع يکپارچه دوقطبي است که براي کنترل و هدايت هر دو سيم پيچ يک موتور پله اي دوقطبي يا کنترل دو طرفه دو موتور DC در نظر گرفته شده است. L6219 با چند قطعه خارجي يک مدار کنترل و محرک کامل براي LS-TTL يا سيستم استپر موتور کنترل شده با ريزپردازنده را تشکيل مي دهد. مرحله قدرت يک پل کامل دوگانه است که قادر به حفظ ولتاژ 46 ولت و شامل چهار ديود براي گردش مجدد جريان است. يک محافظ رسانش متقاطع براي جلوگيري از رسانش متقاطع همزمان در طول جهت جريان سوئيچينگ ارائه شده است. يک مدولاسيون عرض پالس داخلي (PWM) جريان خروجي را تا 750 ميلي آمپر با حداکثر جريان راه اندازي تا 1 آمپر کنترل مي کند. دامنه وسيع کنترل جريان از 750 ميلي آمپر (هر پل) با استفاده از دو ورودي منطقي و يک مرجع ولتاژ خارجي مجاز است.



Description

The L6219 is a bipolar monolithic integrated circuits intended to control and drive both winding of a bipolar stepper motor or bidirectionally control two DC motors. The L6219 with a few external components form a complete control and drive circuit for LS-TTL or microprocessor controlled stepper motor system. The power stage is a dual full bridge capable of sustaining 46V and including four diodes for current recirculation. A cross conduction protection is provided to avoid simultaneous cross conduction during switching current direction. An internal pulse-width-modulation (PWM) controls the output current to 750mA with peak startup current up to 1A. Wide range of current control from 750mA (each bridge) is permitted by means of two logic inputs and an external voltage reference.
