توضیحات
A3988 يک درايور پل کامل چهارگانه DMOS است که قادر به رانندگي تا دو موتور پله اي يا چهار موتور DC است. هر خروجي تمام پل داراي ولتاژ 1.2 A و 36 V است.
A3988 شامل تنظيم‌کننده‌هاي جريان ثابت مدولاسيون عرض پالس خاموش (PWM)، همراه با DACهاي غيرخطي 2 بيتي (مبدل‌هاي ديجيتال به آنالوگ) است که به موتورهاي پله‌اي در مراحل کامل، نيمه و چهارم و موتورهاي DC کنترل مي‌شوند. در حالت هاي رو به جلو، عقب و ساحلي.
تنظيم کننده جريان PWM از حالت پوسيدگي مخلوط ثبت شده Allegro براي کاهش صداي موتور شنيداري، افزايش دقت گام و کاهش اتلاف توان استفاده مي کند. مدار کنترل يکسوسازي همزمان داخلي براي بهبود اتلاف توان در طول عمليات PWM ارائه شده است.
ويژگي هاي حفاظتي شامل خاموش شدن حرارتي با هيسترزيس، قفل کم ولتاژ (UVLO) و حفاظت از جريان متقاطع است. توالي پاور بالا لازم نيست. A3988 در دو بسته EV و JP با زبانه هاي برق در معرض براي افزايش عملکرد حرارتي عرضه مي شود.
EV يک بسته 36 پين QFN 6 ميلي متر × 6 ميلي متر با ارتفاع کلي بسته 0.90 ميلي متر است. JP يک LQFP 7 ميلي متر × 7 ميلي متر 48 پين است. هر دو بسته بدون سرب (Pb) با آبکاري 100? قلع مات هستند.
Description
The A3988 is a quad DMOS full-bridge driver capable of driving up to two stepper motors or four DC motors. Each full-bridge output is rated up to 1.2 A and 36 V.
The A3988 includes fixed off-time pulse width modulation (PWM) current regulators, along with 2- bit nonlinear DACs (digital-to-analog converters) that allow stepper motors to be controlled in full, half, and quarter steps, and DC motors in forward, reverse, and coast modes.
The PWM current regulator uses the Allegro™ patented mixed decay mode for reduced audible motor noise, increased step accuracy, and reduced power dissipation. Internal synchronous rectification control circuitry is provided to improve power dissipation during PWM operation.

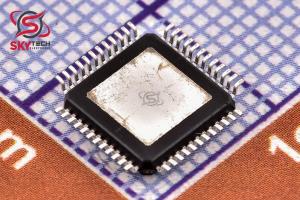

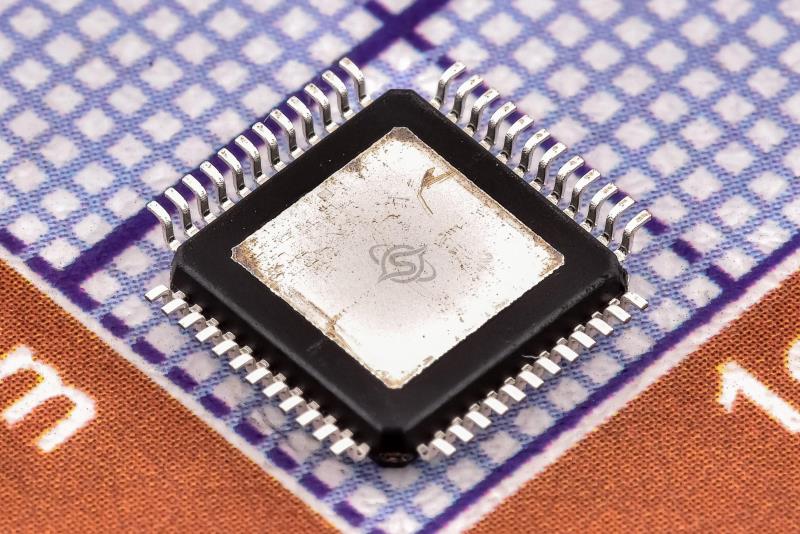

Protection features include thermal shutdown with hysteresis, undervoltage lockout (UVLO) and crossover current protection. Special power up sequencing is not required. The A3988 is supplied in two packages, EV and JP, with exposed power tabs for enhanced thermal performance.

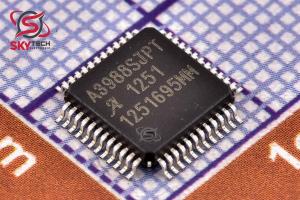

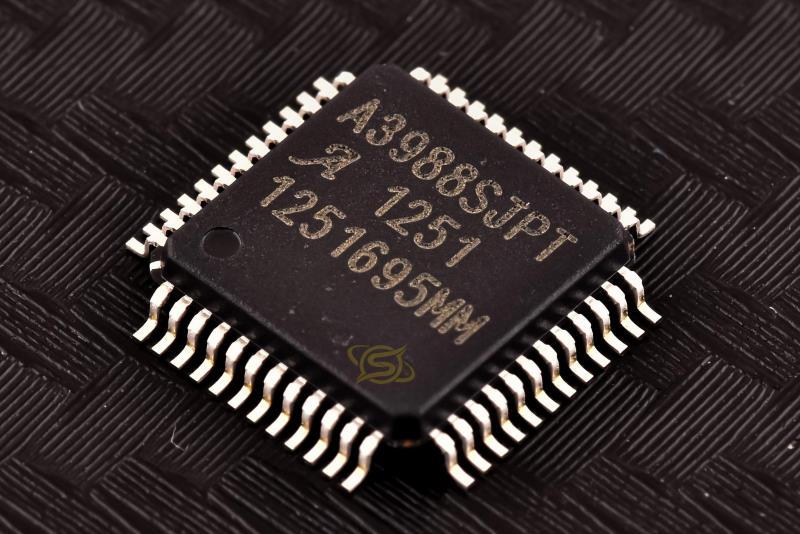

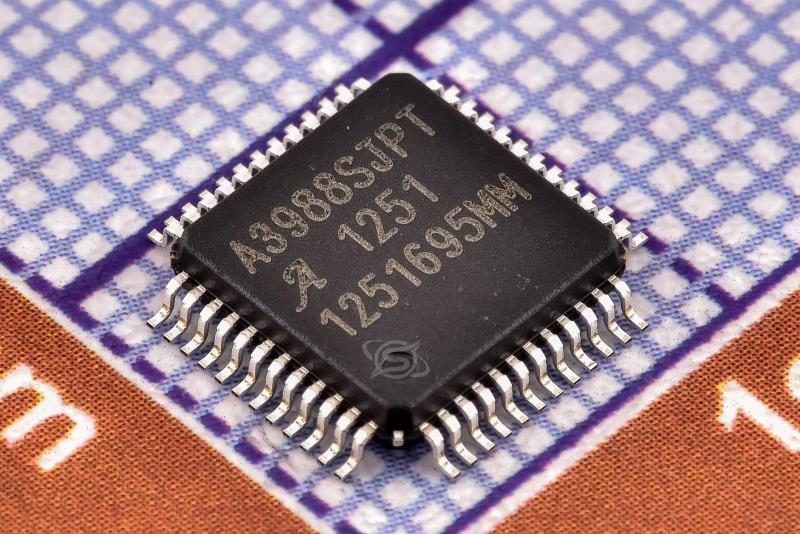

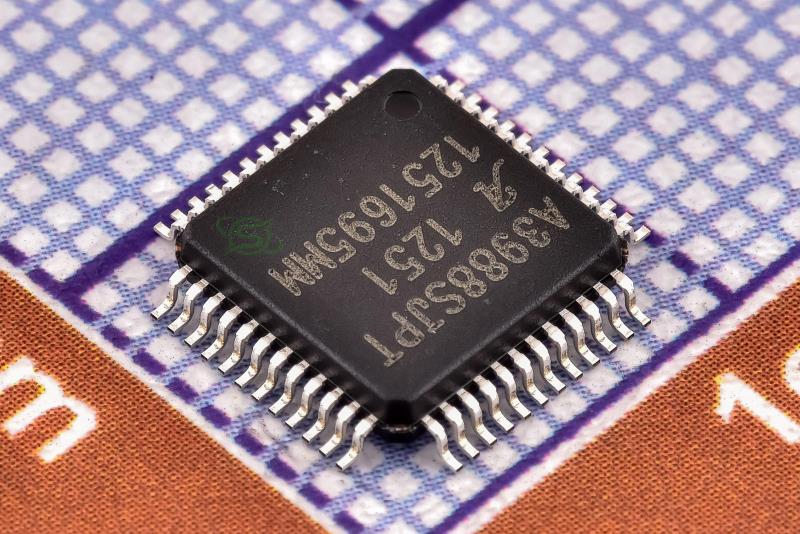

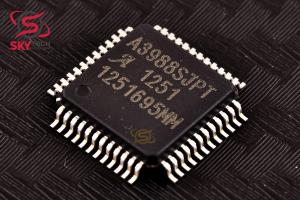

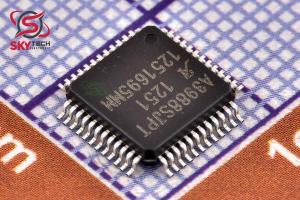

The EV is a 6 mm × 6 mm, 36-pin QFN package with a nominal overall package height of 0.90 mm. The JP is a 7 mm × 7 mm 48-pin LQFP. Both packages are lead (Pb) free, with 100% matte tin leadframe plating
|
