درایور موتور

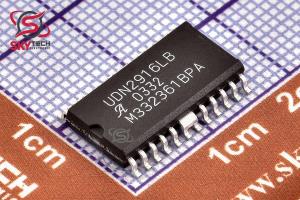

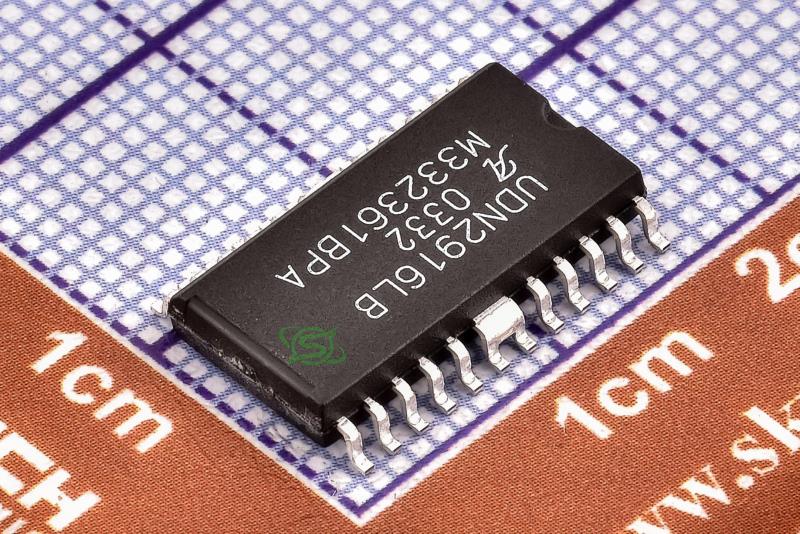

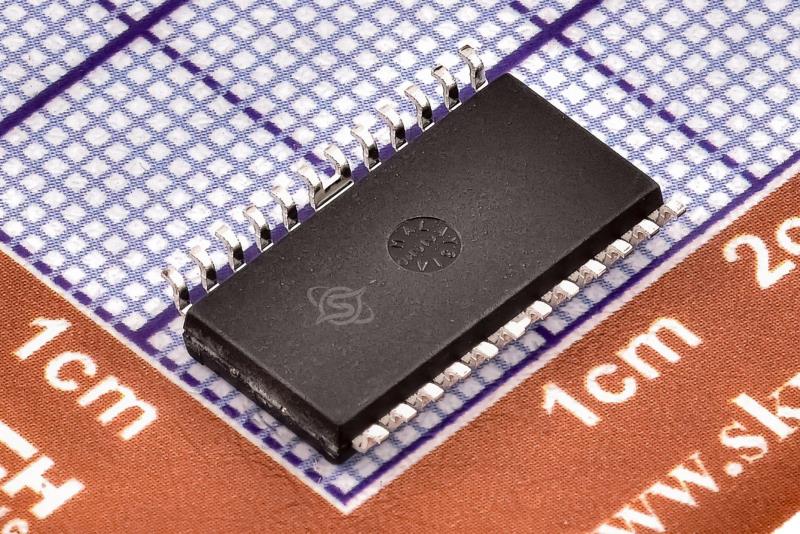

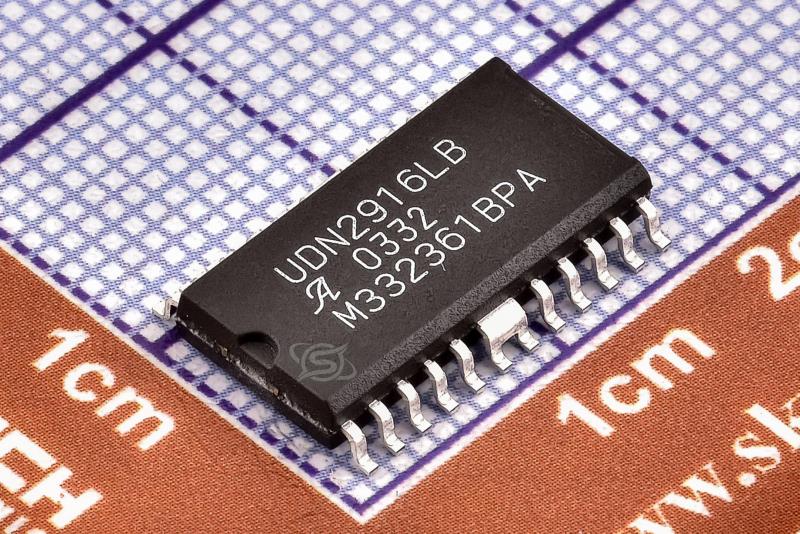

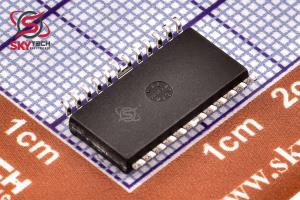

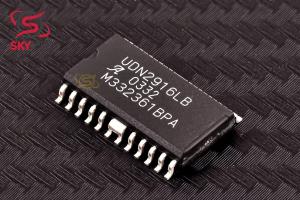

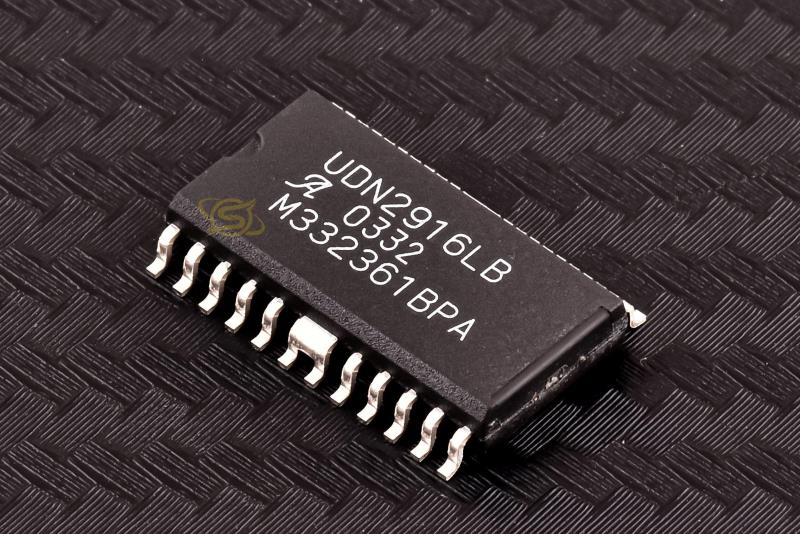

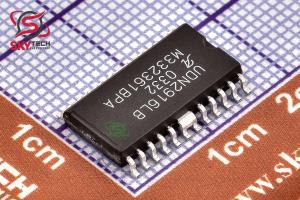

UDN2916LB

DUAL FULL-BRIDGE PWM MOTOR DRIVER

کیفیت: ORIGINAL(distributor)       پکیج: SOIC-24

قیمت تک فروشی  1,757,468  ریال

قیمت عمده  1,467,298  ریال (10 به بالا)

قیمت ویژه  1,438,281  ریال (100 به بالا)

قیمت فوق العاده1,423,773  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 2.04  تتر با تخفیف

11.529.69.419.31


تعداد موجودی در انبار : موجودی تمام شده است



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال Smd
پکيج SOIC-24
نوع محصول MOTOR DRIVER
حداکثر دماي کاري 85     سانتيگراد
حداقل دماي کاري -20     سانتيگراد
ولتاژ ورودي 45     ولت
شرکت توليد کننده Allegro MicroSystems



توضیحات

درايورهاي موتور UDN2916B، UDN2916EB و UDN2916LB براي هدايت هر دو سيم پيچ يک موتور پله اي دوقطبي يا کنترل دو طرفه دو موتور dc طراحي شده اند. هر دو پل قادر به حفظ ولتاژ 45 ولت هستند و شامل مدولاسيون عرض پالس داخلي (PWM) کنترل جريان خروجي تا 750 ميلي آمپر هستند. خروجي ها براي افت ولتاژ اشباع خروجي کم (کمتر از 1.8 ولت منبع کل به اضافه سينک در 500 ميلي آمپر) بهينه شده اند. براي کنترل جريان PWM، حداکثر جريان خروجي با انتخاب ولتاژ مرجع و مقاومت حسگر توسط کاربر تعيين مي شود. دو ورودي در سطح منطقي محدوديت‌هاي جريان خروجي 0، 33، 67 يا 100 درصد حداکثر سطح را انتخاب مي‌کنند. ورودي PHASE به هر پل جهت جريان بار را تعيين مي کند.



Description

The UDN2916B, UDN2916EB, and UDN2916LB motor drivers are designed to drive both windings of a bipolar stepper motor or bidirectionally control two dc motors. Both bridges are capable of sustaining 45 V and include internal pulse-width modulation (PWM) control of the output current to 750 mA. The outputs have been optimized for a low output saturation voltage drop (less than 1.8 V total source plus sink at 500 mA). For PWM current control, the maximum output current is determined by the user’s selection of a reference voltage and sensing resistor. Two logic-level inputs select output current limits of 0, 33, 67, or 100% of the maximum level. A PHASE input to each bridge determines load current direction.
