راه انداز موتور

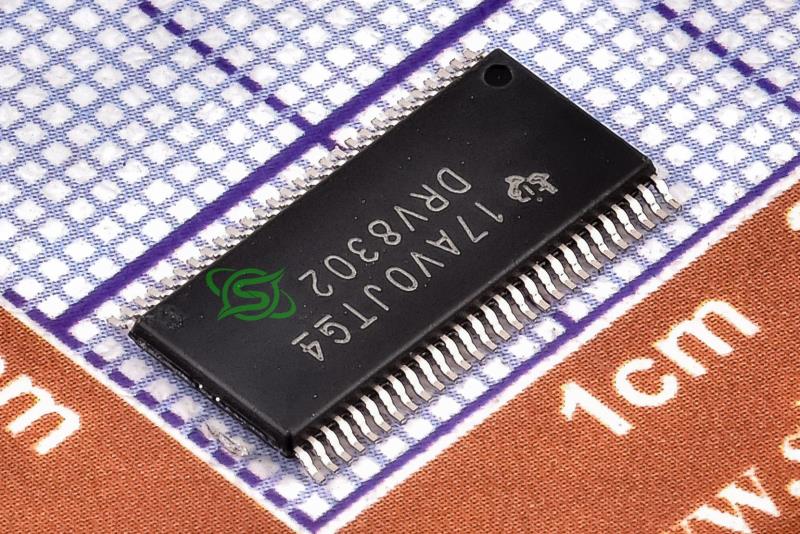

DRV8302DCAR

Three Phase Gate Driver With Dual Current Shunt Amplifiers and Buck Regulator – Hardware Controlled

کیفیت: ORIGINAL(distributor)       پکیج: HTSSOP-56

قیمت تک فروشی  2,350,611  ریال

قیمت عمده  2,244,488  ریال (10 به بالا)

قیمت ویژه  2,202,039  ریال (100 به بالا)

قیمت فوق العاده2,180,815  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 3.24  تتر با تخفیف

17.6716.8316.4916.33


تعداد موجودی در انبار : 17 عدد

تعدادی از این کالا توسط مشتری رزرو شده است

در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال Smd
پکيج HTSSOP-56
نوع محصول Motor Driver
حداکثر دماي کاري 125     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
ولتاژ ورودي 60     ولت
شرکت توليد کننده Texas Instruments



توضیحات

DRV8302DCAR جزو آي سي هاي گيت درايور سه فاز بصورت نيم پل که هر کدام قابليت درايو دو ماسفت N کانال را دارا ميباشد .و تا 1.7 امپر بصورت سورس و 2.3 آمپر بصورت سينک با ولتاژ عملياتي 8 تا 60 ولت ميباشد. راه‌اندازي ماسفت هاي قدرت به نظر راحت مي رسد . اين ترانزيستورها داراي يک پايه گيت هستند که با اعمال ولتاژ مي توان ترانزيسترو را خاموش و يا روشن کرد . به علت مقاومت داخلي بالاي آن تقريبا نياز به جريان اضافي نيز ندارند . اين ترانزيستور ها بيشتر در مدارات سوئيچينگ استفاده مي شوند که يا کامل خاموش يا روشن هستند بنابراين توان هدر رفته رد آنها تقريبا صفر است . ولي هنگام روشن و يا خاموش شدن آنها اگر ولتاژ گيت کافي نباشد و يا با شيب آنها را روشن کنيم باعث داغ شدن ترانزيستور خواهيم شد . اين ترانزيستور ها معمولا داراي ظرفيت خازني در گيت خود هستند که مانع سريع روشن و يا خاموش شدن ترانزيستور خواهند شد . در واقع در لحظه اول گيت به صورت اتصال کوتاه عمل کرده و جريان زيادي را مصرف خواهد کرد و به سرعت به حالت روشن و يا خاموش تغيير حالت نخواهد داد .



Description

The DRV8302 is a gate driver IC for three phase motor drive applications. It provides three half bridge drivers, each capable of driving two N-channel MOSFETs. The device supports up to 1.7-A source and 2.3-A peak current capability. The DRV8302 can operate off of a single power supply with a wide range from 8-V to 60-V. It uses a bootstrap gate driver architecture with trickle charge circuitry to support 100% duty cycle. The DRV8302 uses automatic hand shaking when the high side or low side MOSFET is switching to prevent current shoot through. Integrated VDS sensing of the high and low side MOSFETs is used to protect the external power stage against overcurrent conditions.
