راه انداز نیم پل

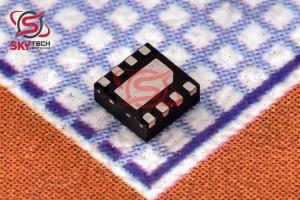

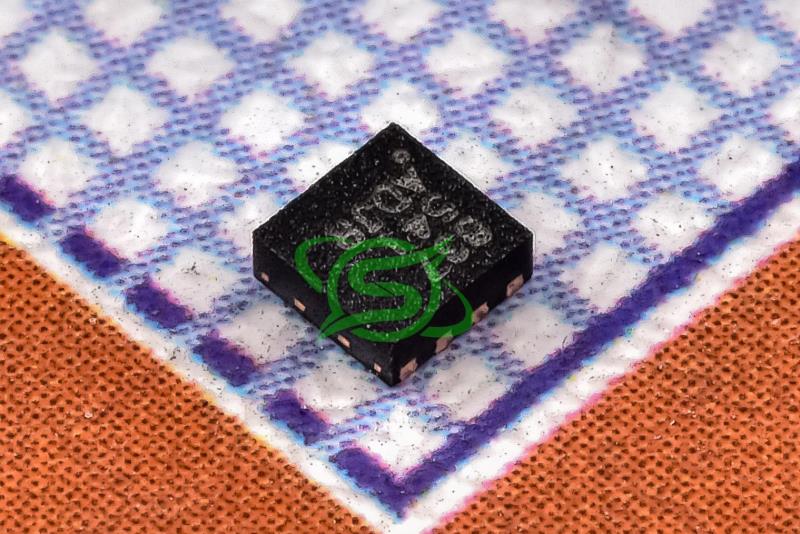

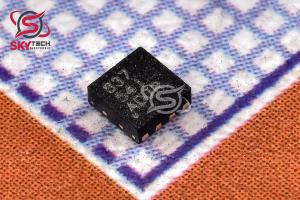

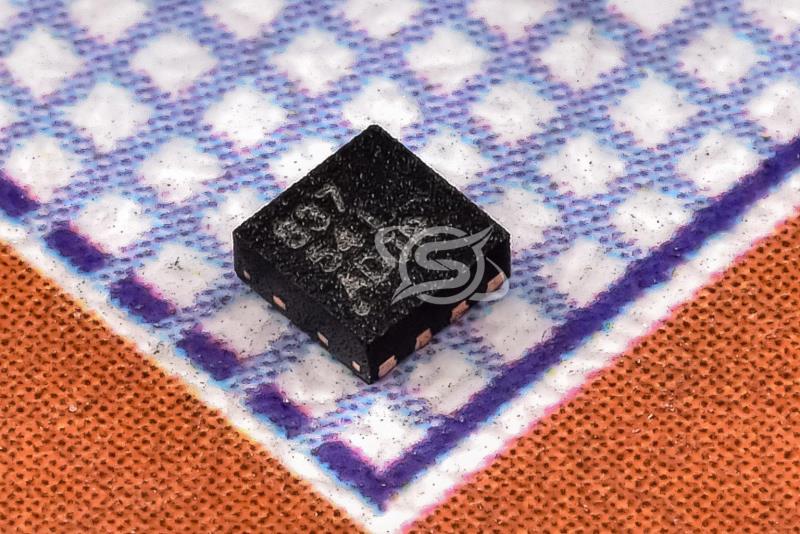

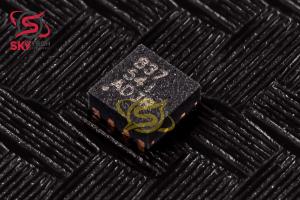

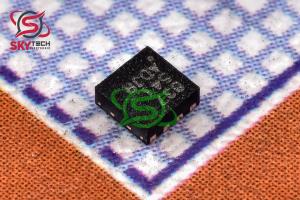

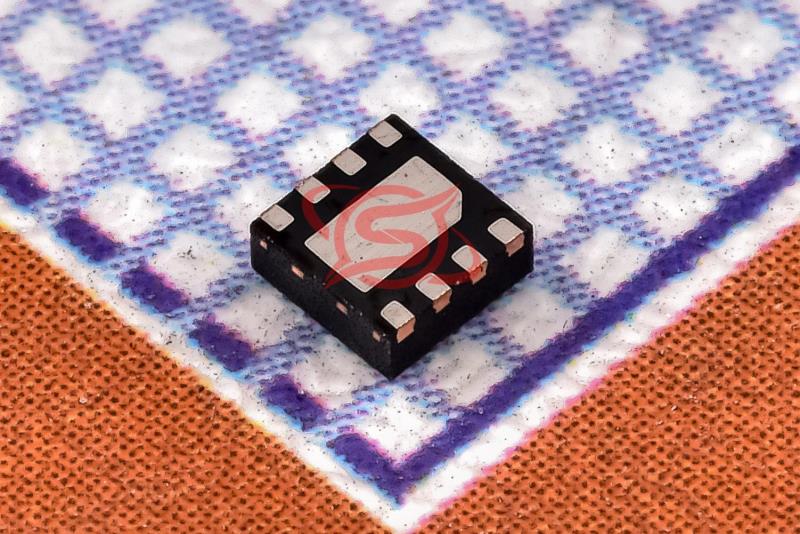

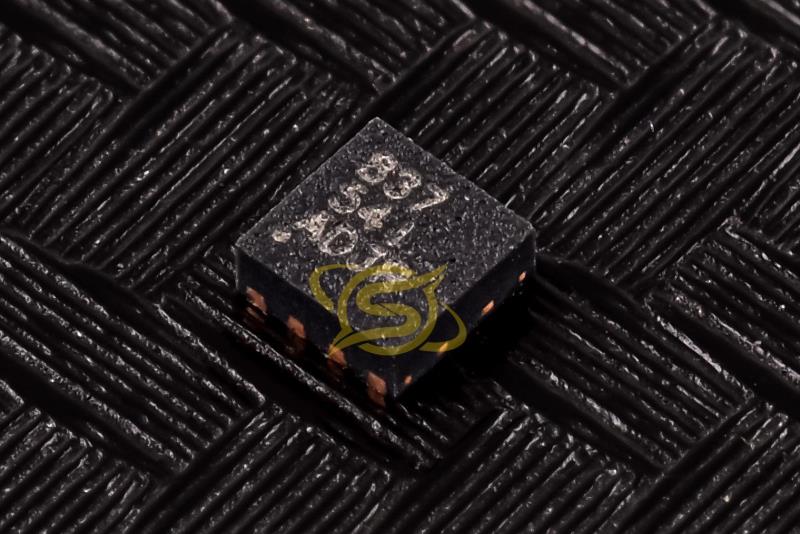

DRV8837DSGR (837)

Low-Voltage H-Bridge Driver

کیفیت: ORIGINAL(distributor)       پکیج: WSON-8

قیمت تک فروشی  73,617  ریال

قیمت عمده  70,142  ریال (10 به بالا)

قیمت ویژه  68,752  ریال (100 به بالا)

قیمت فوق العاده68,057  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.087  تتر با تخفیف

0.420.40.390.38


تعداد موجودی در انبار : 100 عدد

تعدادی از این کالا توسط مشتری رزرو شده است

در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال SMD
پکيج WSON-8
حداکثر دماي کاري +150     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
ولتاژ ورودي 7     ولت



توضیحات

خانواده تراشه‌هاي DRV883x يک راه‌حل مجتمع براي راه‌اندازي موتور فراهم مي‌کند که مناسب براي دوربين‌ها، محصولات مصرفي، اسباب‌بازي‌ها و ديگر کاربردهاي کنترل حرکت با ولتاژ پايين يا تغذيه باتري است. اين تراشه‌ها مي‌توانند يک موتور DC يا دستگاه‌هايي مانند سلونوئيد را راه‌اندازي کنند. بخش درايور خروجي شامل ماسفت‌هاي قدرت نوع N است که به‌صورت پل-H براي راه‌اندازي سيم‌پيچ موتور پيکربندي شده‌اند. يک پمپ شارژ داخلي ولتاژهاي لازم براي راه‌اندازي گيت را توليد مي‌کند.تراشه‌هاي DRV883x مي‌توانند تا جريان خروجي 1.8 آمپر را فراهم کنند. آن‌ها با منبع تغذيه موتور از 0 تا 11 ولت و منبع تغذيه دستگاه از 1.8 تا 7 ولت کار مي‌کنند.تراشه DRV8837 داراي ورودي PWM (IN1-IN2) است، در حالي‌که DRV8838 داراي رابط PH-EN مي‌باشد. هر دو رابط با تراشه‌هاي استاندارد صنعتي سازگار هستند.توابع خاموش‌کننده داخلي براي حفاظت در برابر اضافه‌جريان، اتصال کوتاه، افت ولتاژ و افزايش دما در اين سري از تراشه‌ها در نظر گرفته شده‌اند.



Description

The DRV883x family of devices provides an integrated motor driver solution for cameras, consumer products, toys, and other low-voltage or battery-powered motion control applications. These devices can drive one DC motor or similar loads like solenoids. The output driver block consists of N-channel power MOSFETs configured as an H-bridge to drive the motor winding. An internal charge pump generates the gate drive voltages.The DRV883x family can deliver up to 1.8 A of output current. It operates with a motor power supply voltage from 0 to 11 V and a device power supply voltage from 1.8 V to 7 V.The DRV8837 device has a PWM (IN1-IN2) input interface, while the DRV8838 uses a PH-EN input interface. Both are compatible with industry-standard logic.Internal shutdown functions are provided for overcurrent protection, short-circuit protection, undervoltage lockout, and overtemperature protection.
