راه انداز موتور

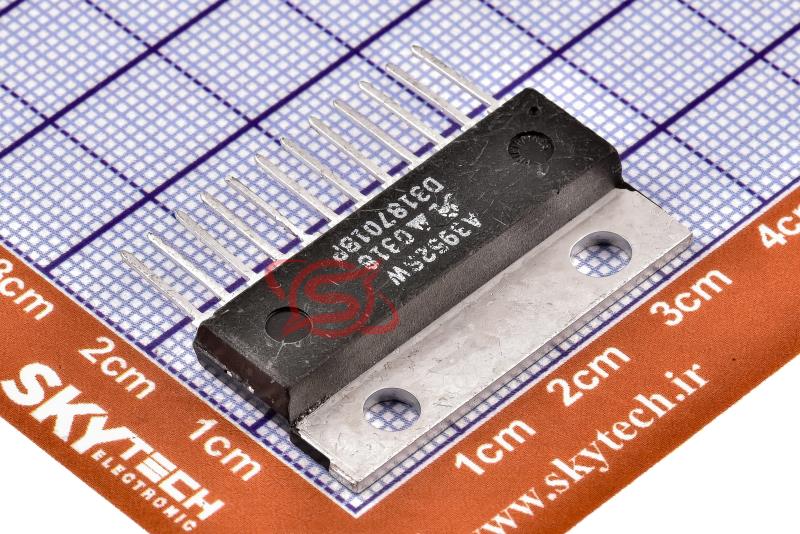

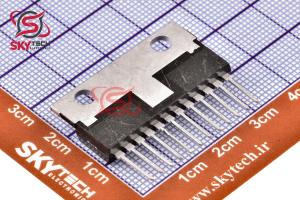

A3952SW

FULL-BRIDGE PWM MOTOR DRIVER

کیفیت: ORIGINAL(distributor)       پکیج: SIP-12

قیمت تک فروشی  4,907,595  ریال

قیمت عمده  4,680,900  ریال (10 به بالا)

قیمت ویژه  4,590,222  ریال (100 به بالا)

قیمت فوق العاده4,544,883  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 5.696  تتر با تخفیف

31.53029.429.1


تعداد موجودی در انبار : 3 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال Dip
پکيج SIP-12
نوع محصول MOTOR DRIVER
حداکثر دماي کاري 85     سانتيگراد
حداقل دماي کاري -20     سانتيگراد
ولتاژ ورودي 5.5     ولت
شرکت توليد کننده ALLEGRO



توضیحات

A3952S- که براي کنترل جريان مدوله شده با عرض پالس دو طرفه بارهاي القايي طراحي شده است، قادر به جريان خروجي پيوسته تا 2± آمپر و ولتاژ کاري تا 50 ولت است.
مدارهاي کنترل جريان PWM بدون زمان ثابت داخلي مي توانند براي تنظيم حداکثر جريان بار به مقدار دلخواه استفاده شوند. حد جريان اوج بار با انتخاب يک ولتاژ مرجع ورودي و مقاومت حسگر خارجي توسط کاربر تنظيم مي شود.
مدت زمان ثابت پالس OFF-time توسط يک شبکه زمانبندي RC خارجي انتخاب شده توسط کاربر تنظيم مي شود. حفاظت مدار داخلي شامل خاموش شدن حرارتي با هيسترزيس، ديودهاي سرکوب گذرا و حفاظت جريان متقاطع است. توالي قدرت بالا لازم نيست.
با پايين نگه داشتن ورودي ENABLE، ورودي PHASE قطبيت جريان بار را با انتخاب جفت درايور منبع و سينک مناسب کنترل مي کند. ورودي MODE تعيين مي کند که آيا مدار کنترل جريان PWM در حالت کاهش جريان آهسته (فقط سوئيچينگ درايور سينک انتخاب شده) يا در حالت واپاشي سريع جريان (منبع انتخاب شده و سوئيچينگ سينک) کار مي کند.



Description

Designed for bidirectional pulse-width modulated current control of inductive loads, the A3952S- is capable of continuous output currents to ±2 A and operating voltages to 50 V.
Internal fixed off-time PWM current-control circuitry can be used to regulate the maximum load current to a desired value. The peak load current limit is set by the user s selection of an input reference voltage and external sensing resistor.
The fixed OFF-time pulse duration is set by a user-selected external RC timing network. Internal circuit protection includes thermal shutdown with hysteresis, transient suppression diodes, and crossovercurrent protection. Special power-up sequencing is not required.
With the ENABLE input held low, the PHASE input controls load current polarity by selecting the appropriate source and sink driver pair. The MODE input determines whether the PWM current-control circuitry operates in a slow current-decay mode (only the selected sink driver switching) or in a fast current-decay mode (selected source and sink switching).
