راه انداز موتور

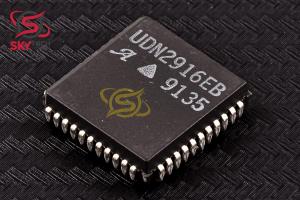

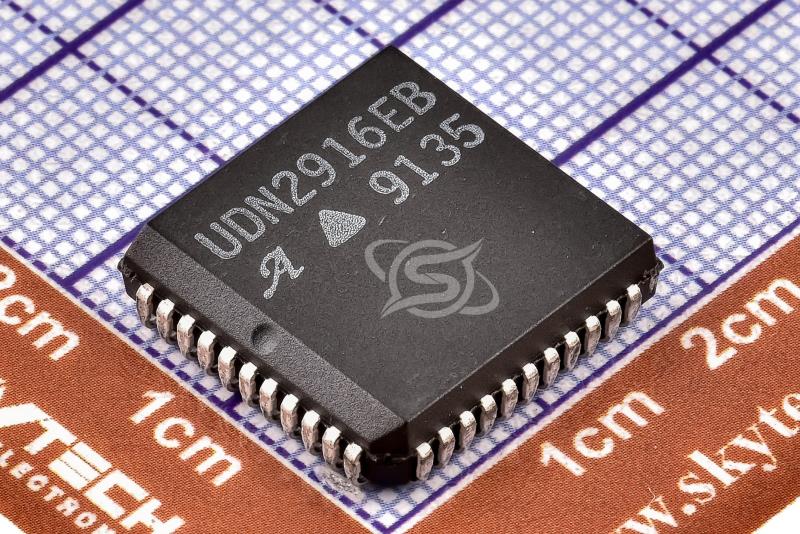

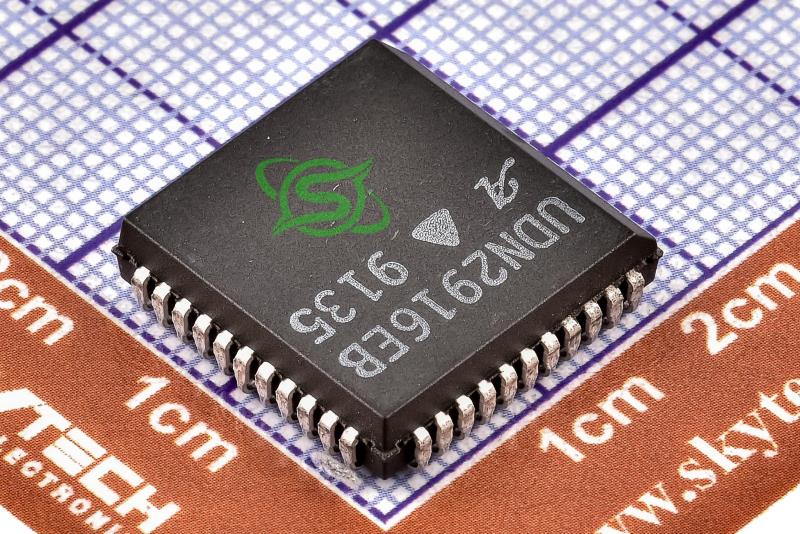

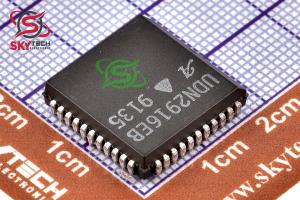

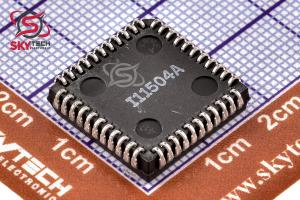

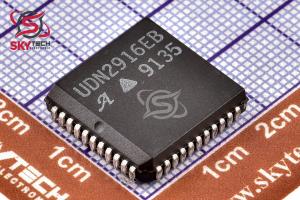

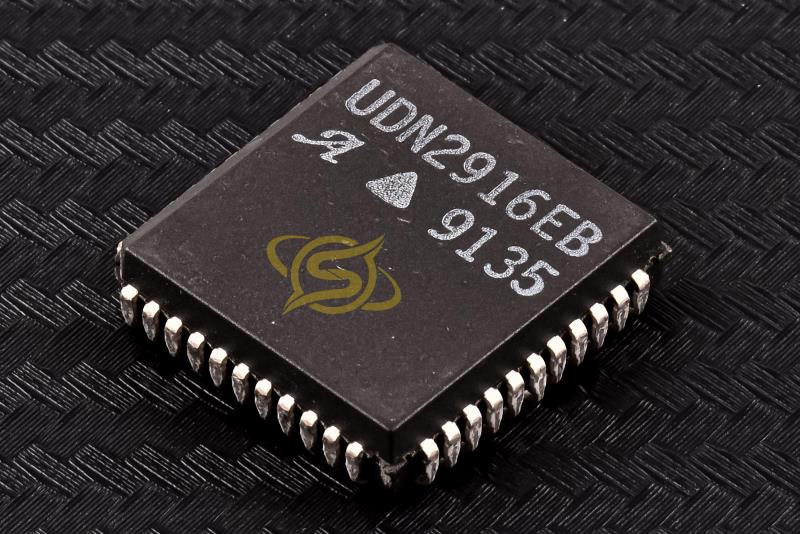

UDN2916EB

DUAL FULL-BRIDGE PWM MOTOR DRIVER

کیفیت: ORIGINAL(distributor)       پکیج: PLCC-44

قیمت تک فروشی  6,210,812  ریال

قیمت عمده  5,920,642  ریال (10 به بالا)

قیمت ویژه  5,804,574  ریال (100 به بالا)

قیمت فوق العاده5,746,540  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 7.204  تتر با تخفیف

40.3238.437.6337.25


تعداد موجودی در انبار : 1 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال Smd
پکيج PLCC-44
نوع محصول MOTOR DRIVER
حداکثر دماي کاري 150     سانتيگراد
حداقل دماي کاري -20     سانتيگراد
ولتاژ ورودي 5.25     ولت
شرکت توليد کننده ALLEGRO



توضیحات

درايورهاي موتور UDx2916 هر دو سيم پيچ يک موتور پله اي دوقطبي را هدايت مي کنند يا دو موتور DC را به صورت دوطرفه کنترل مي کنند. هر دو پل قادر به حفظ ولتاژ 45 ولت هستند و شامل مدولاسيون عرض پالس داخلي (PWM) کنترل جريان خروجي تا 750 ميلي آمپر هستند.
خروجي ها براي افت ولتاژ اشباع خروجي کم (کمتر از 1.8 ولت منبع کل به اضافه سينک در 500 ميلي آمپر) بهينه شده اند. براي کنترل جريان PWM، حداکثر جريان خروجي با انتخاب يک ولتاژ مرجع و مقاومت حسگر توسط کاربر تعيين مي شود.
پل ها شامل هر دو ديود گيره زمين و فلايبک براي محافظت در برابر گذراهاي القايي هستند. تأخيرهاي ايجاد شده داخلي از جريان هاي متقاطع هنگام تغيير جهت جريان جلوگيري مي کند. توالي قدرت بالا لازم نيست. مدار حفاظت حرارتي خروجي ها را غيرفعال مي کند اگر دماي تراشه از حد مجاز عملکرد ايمن فراتر رود.
اين دستگاه در يک پلاستيک 24 پين دوگانه در خط (DIP، بسته B) با دو جفت سرب batwing به عنوان زبانه هاي قابل جذب حرارت براي افزايش قابليت هاي اتلاف انرژي عرضه مي شود. پکيج LB يک SOIC 24 سرب روي سطح با دو جفت است



Description

The UDx2916 motor drivers drive both windings of a bipolar stepper motor or bidirectionally control two DC motors. Both bridges are capable of sustaining 45 V and include internal pulse-width modulation (PWM) control of the output current to 750 mA.
The outputs have been optimized for a low output saturation voltage drop (less than 1.8 V total source plus sink at 500 mA). For PWM current control, the maximum output current is determined by user selection of a reference voltage and sensing resistor.
The bridges include both ground-clamp and flyback diodes for protection against inductive transients. Internally generated delays prevent crossover currents when switching current direction. Special power-up sequencing is not required. Thermal protection circuitry disables the outputs if the chip temperature exceeds safe operating limits.
The device is supplied in a 24-pin dual in-line plastic (DIP, package B) with two pairs of batwing leads as heat-sinkable tabs for enhanced power dissipation capabilities. The LB package is a 24-lead surface-mount wide SOIC with two pairs
