راه انداز موتور

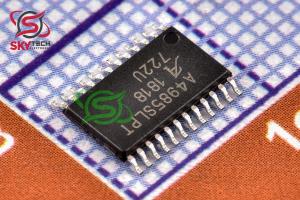

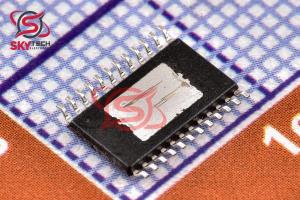

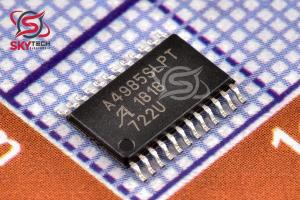

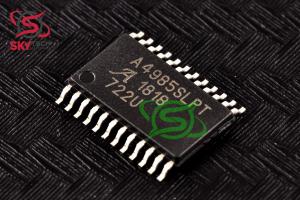

A4985SLPT
DMOS Microstepping Driver with Translator and Overcurrent Protection
کیفیت: ORIGINAL(distributor) پکیج: TSSOP-24
قیمت تک فروشی 1,680,279 ریال
قیمت عمده 1,600,483 ریال (10 به بالا)
قیمت ویژه 1,568,564 ریال (100 به بالا)
قیمت فوق العاده1,552,605 ریال (1000 به بالا)
 قیمت تک فروشی 1.95 تتر با تخفیف
11.0910.5610.3510.24
|
|
|
|
|
|
|
| حداکثر دماي کاري |
85 سانتيگراد |
|
| حداقل دماي کاري |
-20 سانتيگراد |
|
|
|
|
|
توضیحات
A4985 يک درايور موتور ميکرواستپينگ کامل با مترجم داخلي براي کارکرد آسان است. براي کارکرد موتورهاي پله اي دوقطبي در حالت هاي تمام، نيمه، چهارم و هشتم طراحي شده است. حالت هاي مرحله اي با ورودي هاي منطقي MSx قابل انتخاب هستند. داراي ظرفيت درايو خروجي تا 35 ولت و ± 1 آمپر.
A4985 شامل يک تنظيم کننده جريان خاموش ثابت است که توانايي عملکرد در حالت پوسيدگي آهسته يا مختلط را دارد. بسته ET با اضافه کردن پين‌هاي بدون اتصال بين خروجي، حس و پايه‌هاي تامين، نيازهاي مشتري را براي طراحي‌هاي بدون دود بدون آتش (NSNF) برآورده مي‌کند. بنابراين، در صورت اتصال کوتاه پين ??به پين ??مجاور، دستگاه باعث ايجاد دود يا آتش نمي شود.
بعلاوه، هنگامي که پين ??به زمين کوتاه شود يا باز بماند، دستگاه باعث ايجاد دود يا آتش نمي شود. مترجم کليد اجراي آسان A4985 است. به سادگي وارد کردن يک پالس در ورودي STEP موتور را يک ميکرو استپ به حرکت در مي آورد.
هيچ جدول توالي فاز، خطوط کنترل فرکانس بالا، يا رابط هاي پيچيده براي برنامه ريزي وجود ندارد. رابط A4985 براي برنامه هايي که يک ريزپردازنده پيچيده در دسترس نيست يا بيش از حد سنگين است مناسب است.
Description
The A4985 is a complete microstepping motor driver with built-in translator for easy operation. It is designed to operate bipolar stepper motors in full-, half-, quarter-, and eighth-step modes. Step modes are selectable by MSx logic inputs. It has an output drive capacity of up to 35 V and ±1 A.
The A4985 includes a fixed off-time current regulator which has the ability to operate in Slow or Mixed decay modes. The ET package meets customer requirements for no smoke no fire (NSNF) designs by adding no-connect pins between critical output, sense, and supply pins. So, in the case of a pin-to-adjacent-pin short, the device does not cause smoke or fire.
Additionally, the device does not cause smoke or fire when any pin is shorted to ground or left open. The translator is the key to the easy implementation of the A4985. Simply inputting one pulse on the STEP input drives the motor one microstep.
There are no phase sequence tables, high frequency control lines, or complex interfaces to program. The A4985 interface is an ideal fit for applications where a complex microprocessor is unavailable or is overburdened.
|
