راه انداز موتور

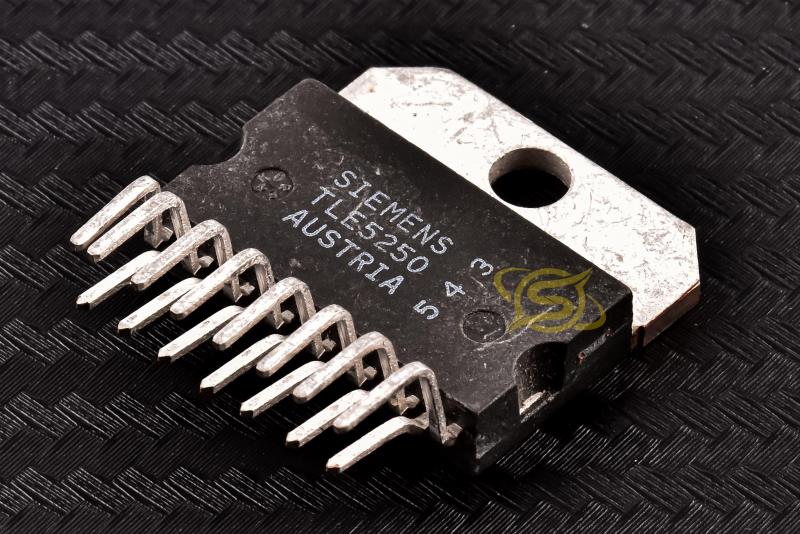

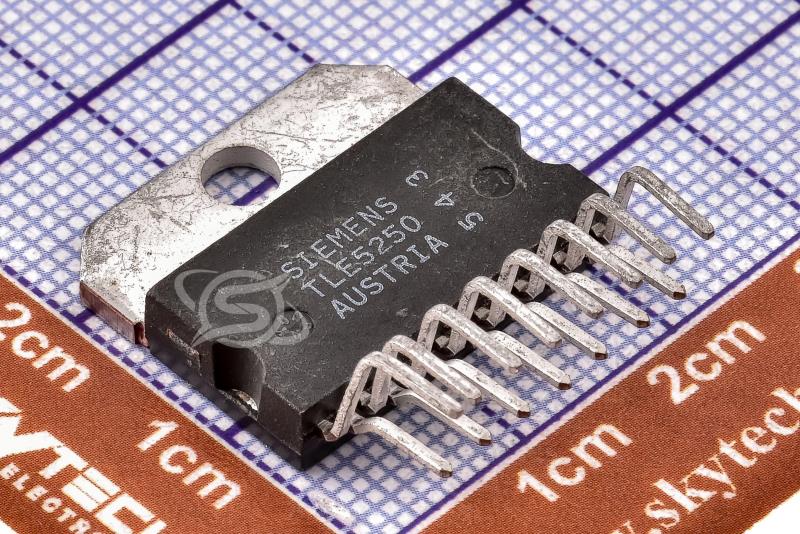

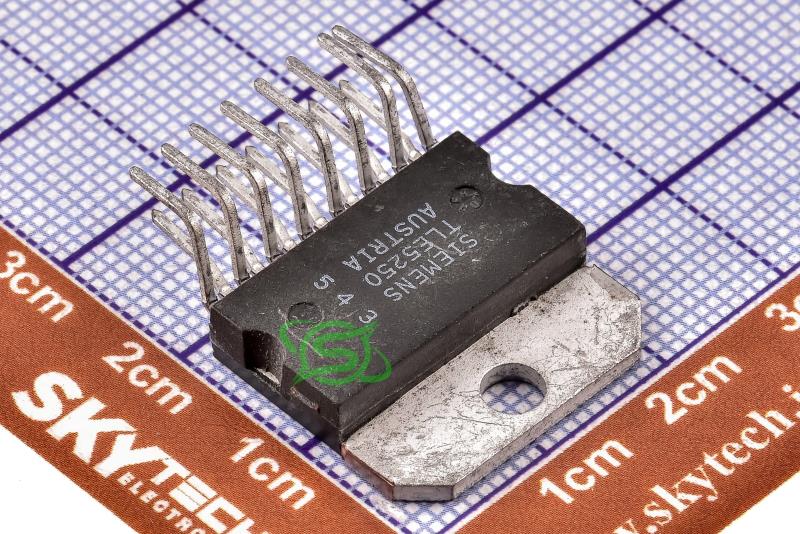

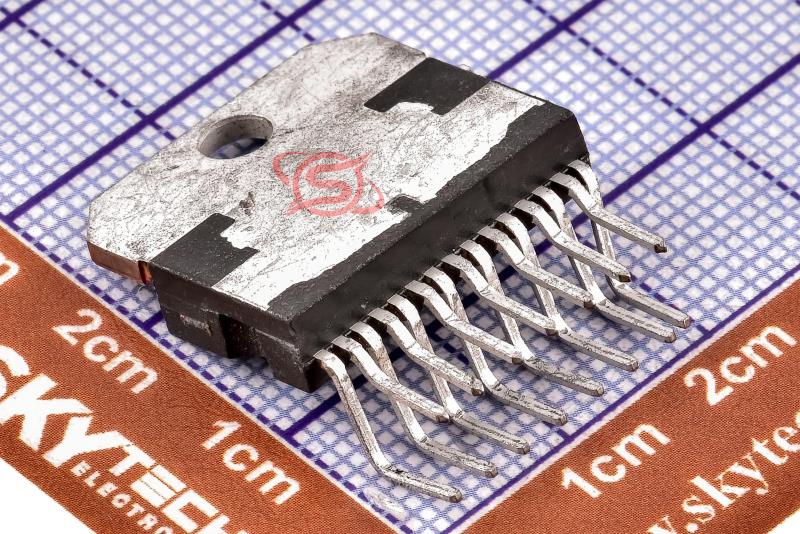

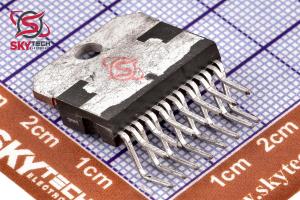

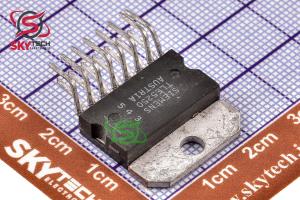

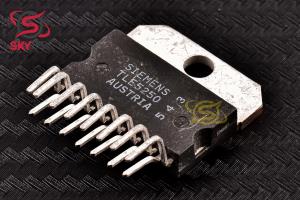

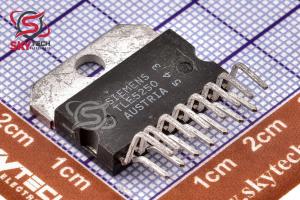

TLE5250
2.5A High Performance Smart Power Stepper-Motor Driver with Diagnostic Interface
کیفیت: ORIGINAL(distributor) پکیج: P-SIP-15-1
قیمت تک فروشی 3,171,680 ریال
قیمت عمده 3,029,200 ریال (10 به بالا)
قیمت ویژه 2,972,208 ریال (100 به بالا)
قیمت فوق العاده2,943,712 ریال (1000 به بالا)
 قیمت تک فروشی 3.741 تتر با تخفیف
16.81615.6815.52
|
|
|
|
|
|
|
| حداکثر دماي کاري |
150 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
|
|
|
|
| مقاومت روشن درين سورس (Rds) |
0.5 اهم |
|
توضیحات
TLE 5250 يک آي سي يکپارچه در فناوري Smart Power براي کنترل و تنظيم جريان موتور در يک فاز موتور پله اي دوقطبي است. کاربردهاي ديگري در راندن موتورهاي DC و بارهاي القايي وجود دارد که با جريان ثابت کار مي کنند.
اين دستگاه داراي ورودي‌هاي منطقي سازگار با TTL است، شامل يک پل H با ديودهاي يکپارچه و سريع چرخان آزاد به‌علاوه محدوديت ديناميکي جريان موتور توسط حالت چاپر است. جريان نامي را مي توان به طور مداوم توسط يک ولتاژ کنترل تنظيم کرد.
حالت Microstep را مي توان با اعمال يک ولتاژ کنترل سينوسي توليد کرد. دو TLE 5250، با حداقل مدار خارجي و يک ولتاژ منبع تغذيه، يک سيستم کامل را تشکيل مي دهند - که مي تواند مستقيماً توسط يک MC حرکت کند - براي موتورهاي پله اي دوفاز و دوقطبي با جريان خروجي تا 2.5 A در هر فاز.
خروجي هاي آي سي در برابر اتصال به زمين، ولتاژ تغذيه و بار کوتاه محافظت مي شوند. مراحل خروجي نيز به دليل کمبود ولتاژ و دماي بيش از حد غيرفعال مي شوند. تمام عملکردهاي خطا را مي توان با تشخيص داخلي تشخيص داد که مي تواند به صورت سريال خوانده شود.
Description
TLE 5250 is a monolithic IC in Smart Power technology for controlling and regulating the motor current in one phase of a bipolar stepping motor. There are other applications in driving DC motors and inductive loads that are operated on constant current.
The device has TTL-compatible logic inputs, includes a H-bridge with integrated, fast free-wheeling diodes plus dynamic limiting of the motor current by a chopper mode. The nominal current can be set continuously by a control voltage.
Microstep mode can be produced by applying a sinusoidal control voltage. Two TLE 5250s, with a minimum of external circuitry and a single supply voltage, form a complete system - that can be driven direct by an MC- for two-phase, bipolar stepping motors with output current of up to 2.5 A per phase.
The outputs of the IC are internally protected against shorted to ground, supply voltage and shorted load. The output stages are also disabled by undervoltage and overtemperature. All fault functions can be detected by the internal diagnostics, which can be read out serially.
|
