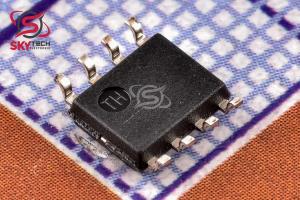

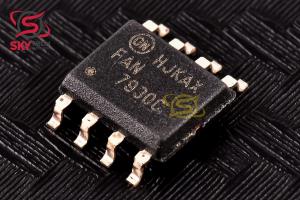

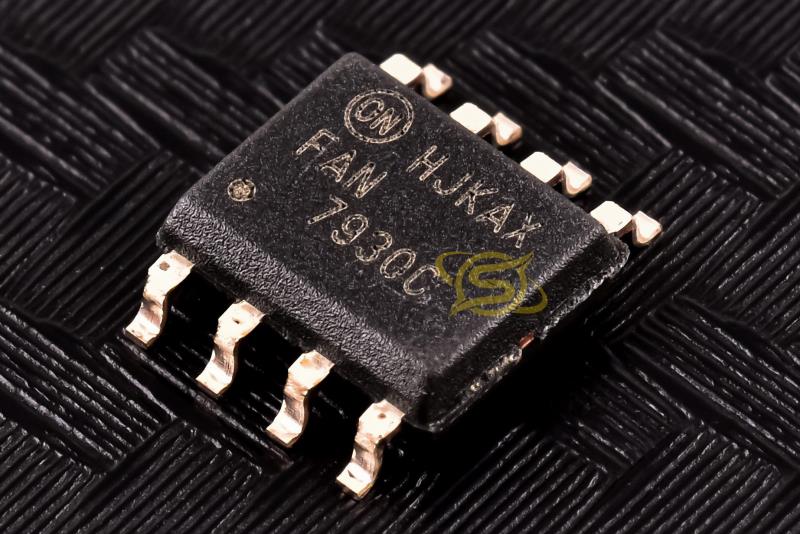

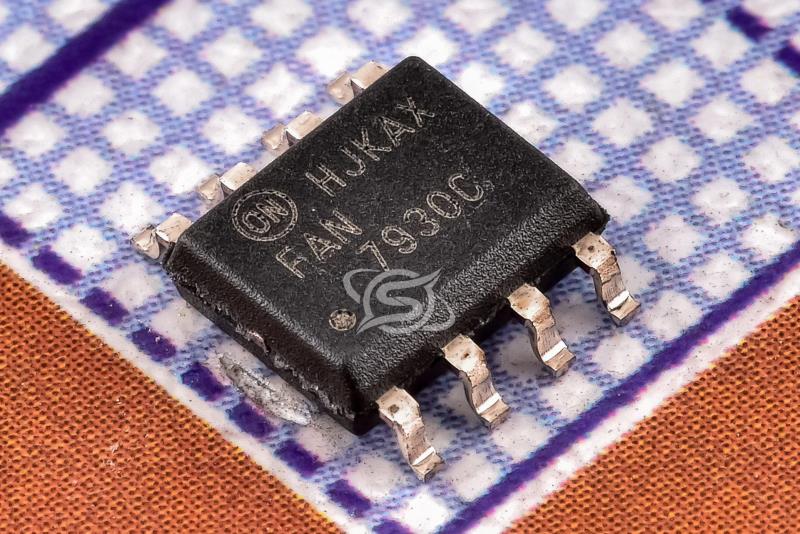

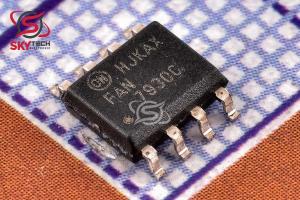

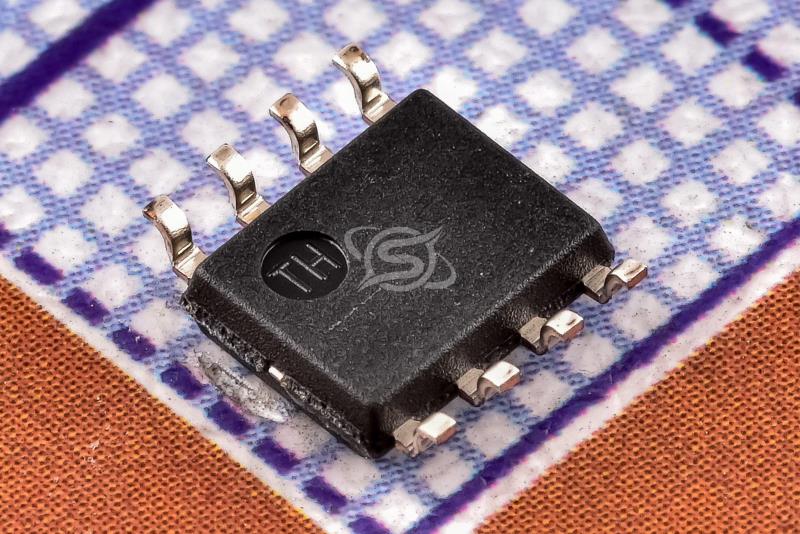

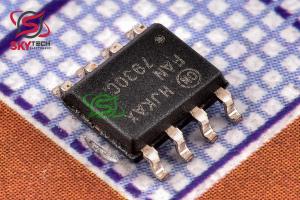

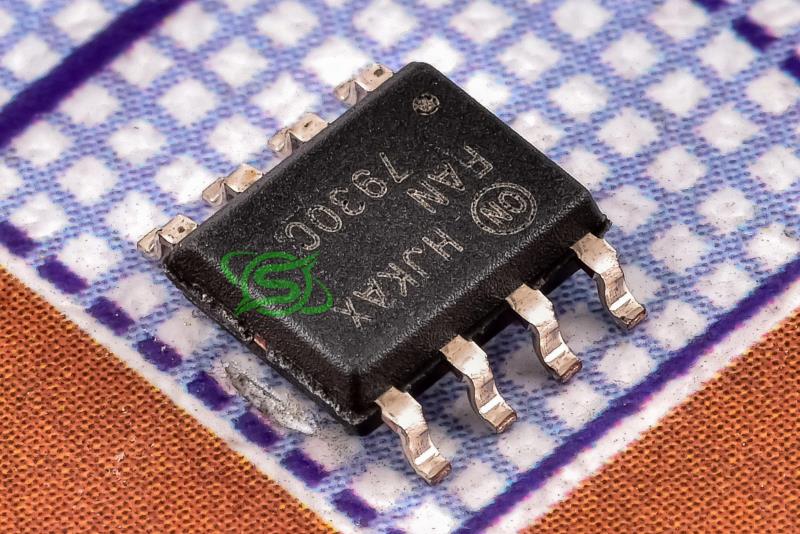

کنترل کننده PFC
FAN7930C
Critical Conduction Mode PFC Controller
کیفیت: ORIGINAL(distributor) پکیج: SOIC-8
قیمت تک فروشی 534,537 ریال
قیمت عمده 509,200 ریال (10 به بالا)
قیمت ویژه 499,065 ریال (100 به بالا)
قیمت فوق العاده493,998 ریال (1000 به بالا)
 قیمت تک فروشی 0.58 تتر با تخفیف
3.1532.942.91
|
|
|
|
حداکثر دماي کاري |
125 سانتيگراد |
|
حداقل دماي کاري |
-40 سانتيگراد |
|
|
توضیحات
FAN7930C يک کنترل کننده تصحيح ضريب توان فعال (PFC) براي برنامه هاي تقويت کننده PFC است که در حالت هدايت بحراني (CRM) کار مي کنند. از يک PWM حالت ولتاژ استفاده مي کند که سيگنال رمپ داخلي را با خروجي تقويت کننده خطا مقايسه مي کند تا سيگنال خاموشي ماسفت توليد کند. از آنجايي که کنترلر CRM PFC حالت ولتاژ به اطلاعات ولتاژ خط AC اصلاح شده نياز ندارد، در اتلاف برق شبکه حسگر ولتاژ ورودي لازم براي کنترل کننده CRM PFC با حالت جريان صرفه جويي مي کند. FAN7930C حفاظت در برابر ولتاژ بيش از حد (OVP)، حفاظت بازخورد باز، حفاظت بيش از حد جريان (OCP)، تشخيص عدم وجود ولتاژ ورودي، و حفاظت قفل ولتاژ کمتر (UVLO) را ارائه ميکند. هنگامي که ولتاژ خروجي PFC با هيسترزيس به سطح مناسب مي رسد، مي توان از پين آماده PFC براي راه اندازي ساير مراحل توان استفاده کرد. اگر ولتاژ پايه INV کمتر از 0.45 ولت باشد و جريان کار به سطح بسيار پايين کاهش يابد، FAN7930C را مي توان غيرفعال کرد.
Description
The FAN7930C is an active power factor correction (PFC) controller for boost PFC applications that operate in critical conduction mode (CRM). It uses a voltage-mode PWM that compares an internal ramp signal with the error amplifier output to generate a MOSFET turn-off signal. Because the voltage-mode CRM PFC controller does not need rectified AC line voltage information, it saves the power loss of an input voltage-sensing network necessary for a current-mode CRM PFC controller. FAN7930C provides over-voltage protection (OVP), open-feedback protection, over-current protection (OCP), input-voltage-absent detection, and under-voltage lockout protection (UVLO). The PFC-ready pin can be used to trigger other power stages when PFC output voltage reaches the proper level with hysteresis. The FAN7930C can be disabled if the INV pin voltage is lower than 0.45 V and the operating current decreases to a very low level.
|
