تصحیح کننده ضریب توان

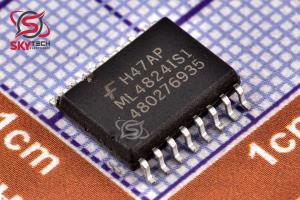

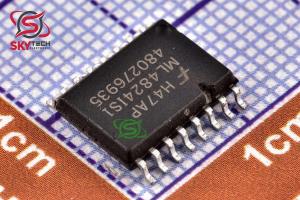

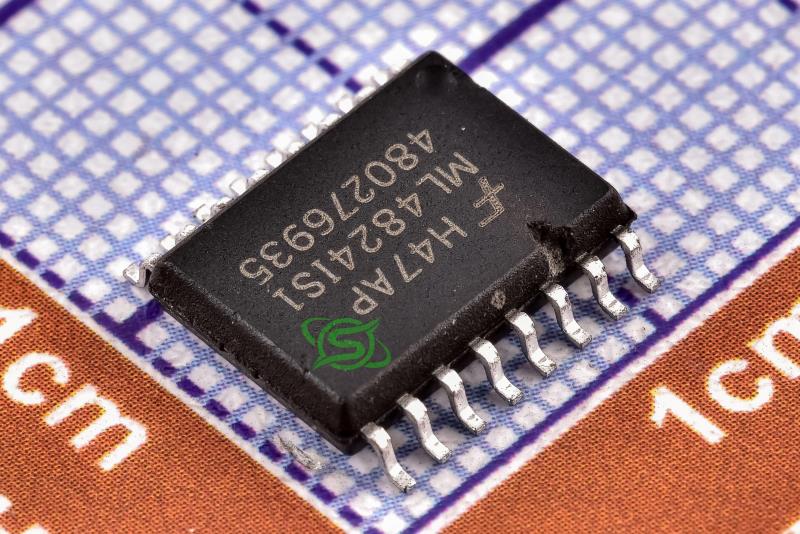

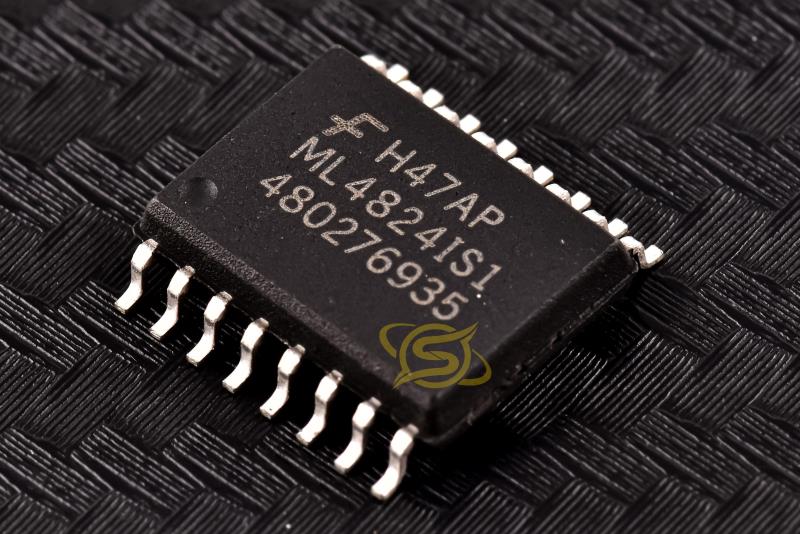

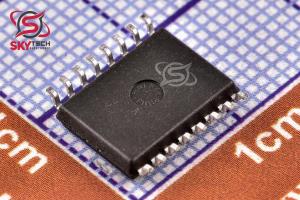

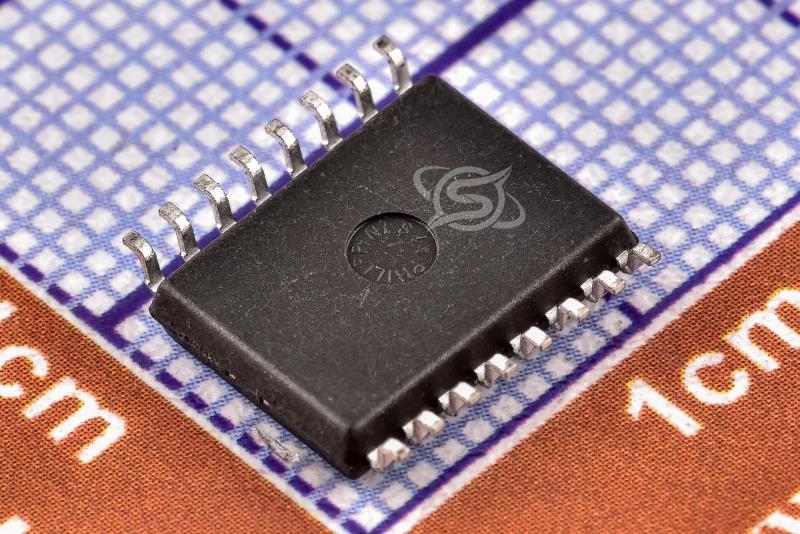

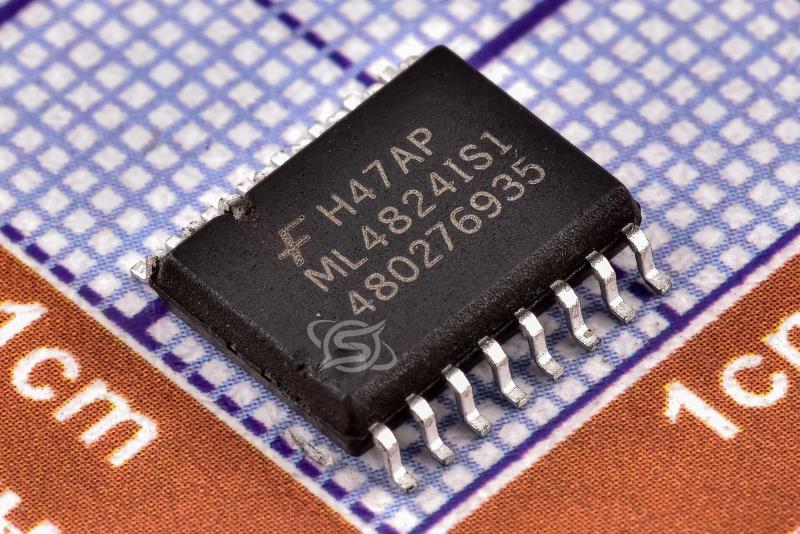

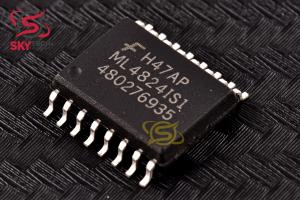

ML4824IS1

POWER FACTOR CORRECTION AND PWM CONTROLLER COMBO

کیفیت: ORIGINAL(distributor)       پکیج: SOIC-16

قیمت تک فروشی  1,080,032  ریال

قیمت عمده  1,028,838  ریال (10 به بالا)

قیمت ویژه  1,008,360  ریال (100 به بالا)

قیمت فوق العاده998,121  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 1.513  تتر با تخفیف

8.327.927.767.68


تعداد موجودی در انبار : 3 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال Smd
پکيج SOIC-16
نوع محصول PFC
حداکثر دماي کاري 85     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
شرکت توليد کننده FAIRCHILD



توضیحات

ML4824 يک کنترل کننده براي منابع تغذيه اصلاح شده با ضريب توان است. تصحيح ضريب توان (PFC) امکان استفاده از خازن‌هاي حجيم کوچک‌تر و کم‌هزينه‌تر را مي‌دهد، بارگذاري خط برق و فشار روي FET‌هاي سوئيچينگ را کاهش مي‌دهد و منجر به منبع تغذيه‌اي مي‌شود که کاملاً با مشخصات IEC1000-2-3 مطابقت دارد.
ML4824 شامل مدارهايي براي اجراي لبه پيشرو، جريان متوسط، تصحيح ضريب توان نوع "تقويت کننده" و مدولاتور عرض پالس (PWM) است. اين دستگاه در دو نسخه موجود است. ML4824-1 (fPWM = fPFC) و ML4824-2 (fPWM = 2 x fPFC).
دوبرابر کردن فرکانس سوئيچينگ PWM به کاربر اين امکان را مي دهد که با اجزاي خروجي کوچکتر طراحي کند و در عين حال بهترين فرکانس کاري را براي PFC حفظ کند. يک مقايسه کننده اضافه ولتاژ در صورت کاهش ناگهاني بار، بخش PFC را خاموش مي کند. بخش PFC همچنين شامل محدود کردن پيک جريان و محافظت در برابر ولتاژ ورودي است. بخش PWM مي تواند در حالت جريان يا ولتاژ تا 250 کيلوهرتز کار کند و شامل يک محدوديت چرخه کار براي جلوگيري از اشباع ترانسفورماتور است.



Description

The ML4824 is a controller for power factor corrected, switched mode power supplies. Power Factor Correction (PFC) allows the use of smaller, lower cost bulk capacitors, reduces power line loading and stress on the switching FETs, and results in a power supply that fully complies with IEC1000-2-3 specification.
The ML4824 includes circuits for the implementation of a leading edge, average current, “boost” type power factor correction and a trailing edge, pulse width modulator (PWM). The device is available in two versions; the ML4824-1 (fPWM = fPFC) and the ML4824-2 (fPWM = 2 x fPFC).
Doubling the switching frequency of the PWM allows the user to design with smaller output components while maintaining the best operating frequency for the PFC. An over-voltage comparator shuts down the PFC section in the event of a sudden decrease in load. The PFC section also includes peak current limiting and input voltage brownout protection. The PWM section can be operated in current or voltage mode at up to 250kHz and includes a duty cycle limit to prevent transformer saturation.
