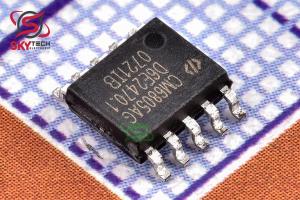

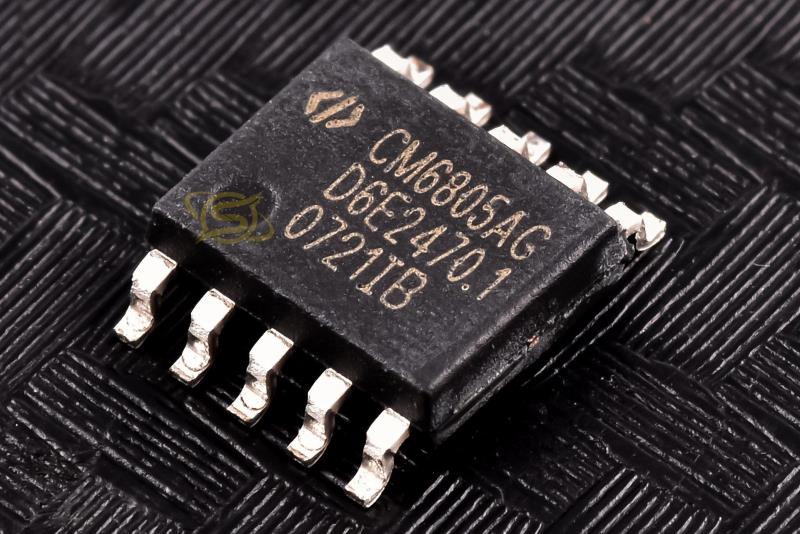

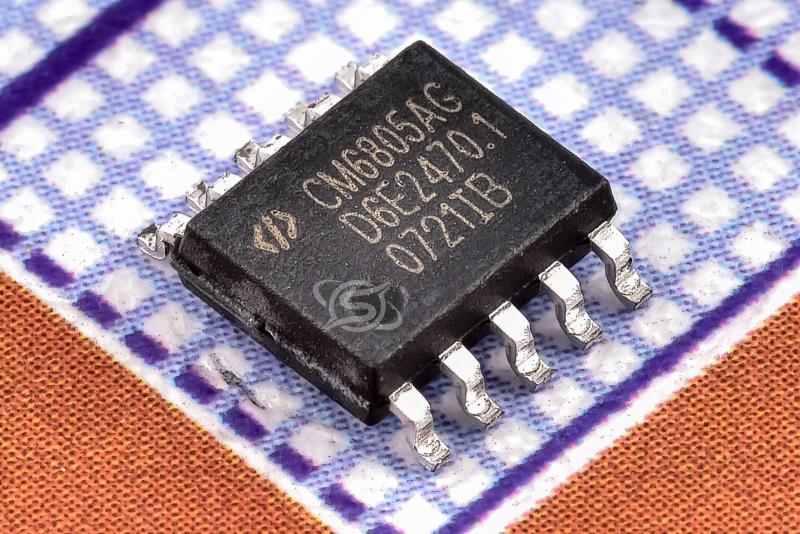

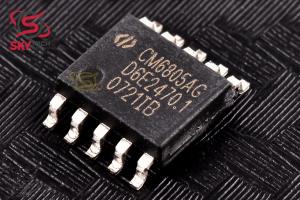

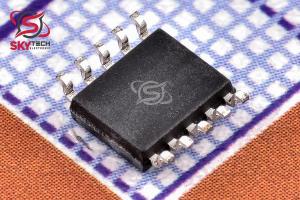

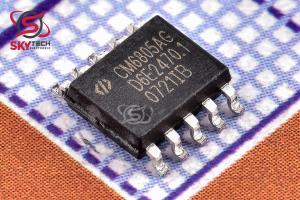

کنترل کننده PFC و PWM

CM6805AG

PFC/PWM Combo CONTROLLER

کیفیت: ORIGINAL(distributor)       پکیج: SSOP-10

قیمت تک فروشی  1,339,666  ریال

قیمت عمده  1,276,325  ریال (10 به بالا)

قیمت ویژه  1,250,989  ریال (100 به بالا)

قیمت فوق العاده1,238,320  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 1.423  تتر با تخفیف

7.887.57.357.27


تعداد موجودی در انبار : موجودی تمام شده است



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال Smd
پکيج SSOP-10
نوع محصول PFC/PWM CONTROLLER
حداکثر دماي کاري +125     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
ولتاژ ورودي 18     ولت
فرکانس کاري 67.5     KHz
شرکت توليد کننده Champion Microelectronic



توضیحات

CM6805A کنترل‌کننده ترکيبي PFC/PWM حالت سبز براي رايانه‌هاي روميزي و آداپتور برق متناوب با چگالي بالا است. براي منبع تغذيه، عملکرد PFC شکل دهنده جريان ورودي آن مي تواند بسيار نزديک به عملکرد توپولوژي متوسط جريان مدولاسيون لبه پيشرو CM6800 يا ML4800 باشد. CM6805A استفاده از خازن‌هاي حجيم کوچک‌تر و کم‌هزينه‌تر را ارائه مي‌دهد، بارگذاري خط برق و فشار روي FET‌هاي سوئيچينگ را کاهش مي‌دهد و منجر به منبع تغذيه کاملاً مطابق با مشخصات IEC1000-3-2 مي‌شود. CM6805A شامل مدارهايي براي اجراي مدولاسيون لبه پيشرو، روش شکل دهي جريان ورودي از نوع PFC و يک جريان مدولاسيون لبه انتهايي، PWM است. PFC و PWM CM6805A در فرکانس يکسان، 67.5 کيلوهرتز کار مي کنند. يک مقايسه کننده PFC OVP در صورت کاهش ناگهاني بار، بخش PFC را خاموش مي کند. بخش PFC همچنين شامل محدوديت حداکثر جريان براي افزايش قابليت اطمينان سيستم است.



Description

The CM6805A is the Green-Mode PFC/PWM Combo controller for Desktop PC and High Density AC Adapter. For the power supply, it’s input current shaping PFC performance could be very close to the performance of the CM6800 or ML4800 leading edge modulation average current topology. CM6805A offers the use of smaller, lower cost bulk capacitors, reduces power line loading and stress on the switching FETs, and results in a power supply fully compliant to IEC1000-3-2 specifications. The CM6805A includes circuits for the implementation of a leading edge modulation, input current shaping technique “boost” type PFC and a trailing edge modulation current, PWM. The CM6805A’s PFC and PWM operate at the same frequency, 67.5kHz. A PFC OVP comparator shuts down the PFC section in the event of a sudden decrease in load. The PFC section also includes peak current limiting for enhanced system reliability.
