آی سی سوییچینگ

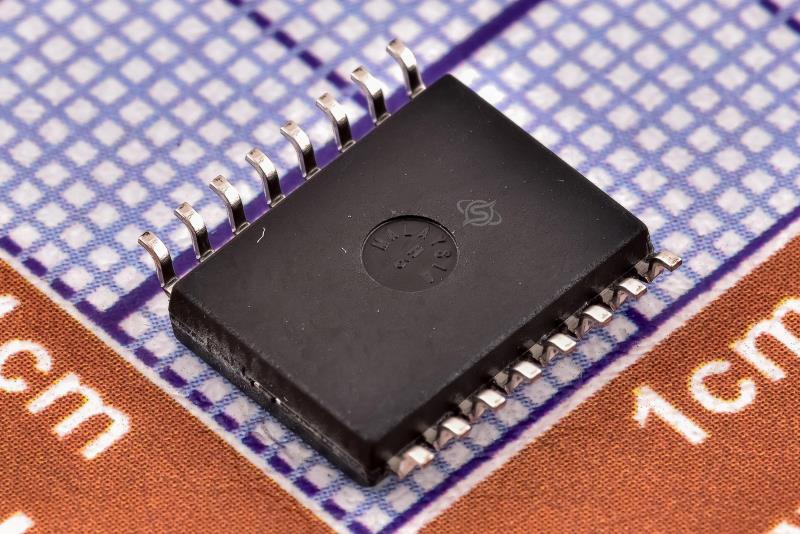

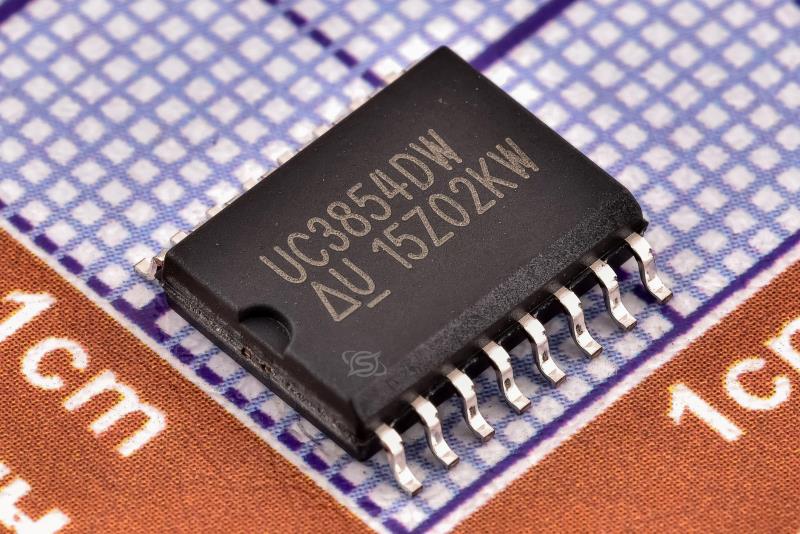

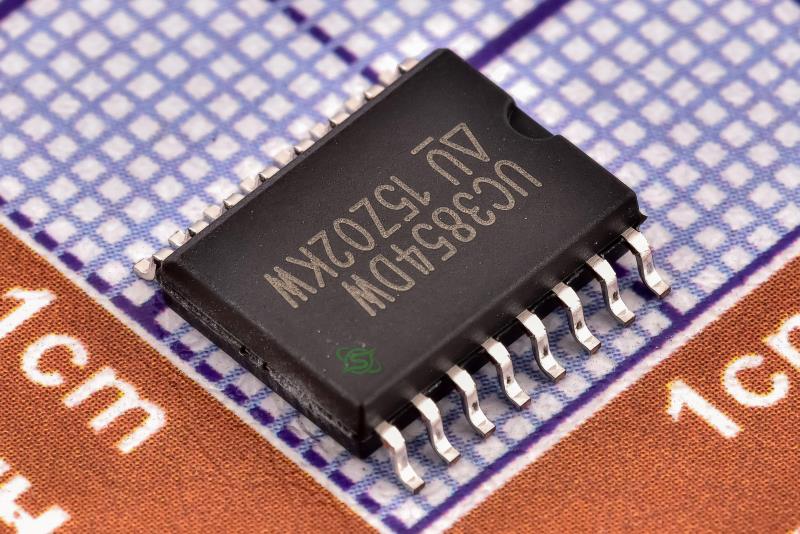

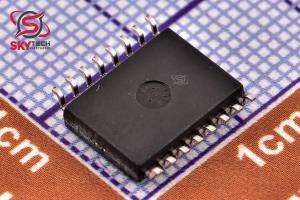

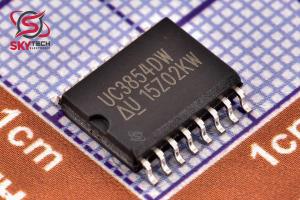

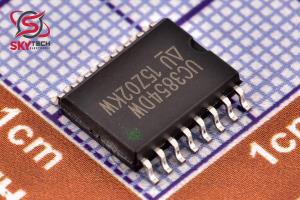

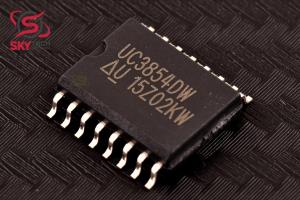

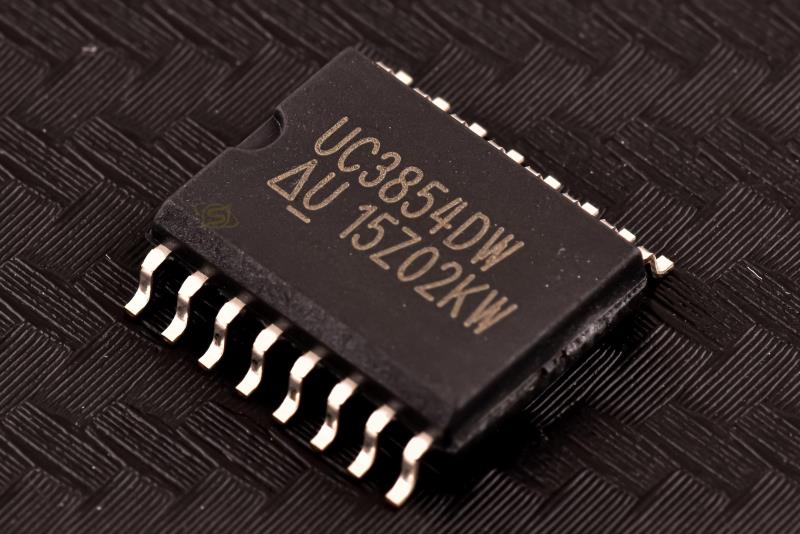

UC3854DW 16PIN SMD WIDE
The UC1854 provides active-power factor correction for power systems that otherwise would draw nonsinusoidal current from sinusoidal power lines.
کیفیت: ORIGINAL(distributor) پکیج: SOIC16
قیمت تک فروشی 1,413,030 ریال
قیمت عمده 1,287,300 ریال (10 به بالا)
قیمت ویژه 1,262,154 ریال (100 به بالا)
قیمت فوق العاده1,249,581 ریال (1000 به بالا)
 قیمت تک فروشی 2.006 تتر با تخفیف
11109.89.7
|
توضیحات
UC3854DW جزو ايسي هاي براي Power Factor Correction براي سيستم هاي قدرت ميباشد.
از ويژگي هاي اين ايسيي ميتوان به حساسيت کم به نويز ، جريان استارتاپ پايين ،فرکانس عملياتي pwm ثابت و ... اشاره کرد.
ضريب توان به نسبت توان حقيقي مصرف شده
به کل توان گرفته شده از شبکه است. اشتباه نکنيد! ضريب توان بازده نيست. به عبارت ديگر در يک سيستم AC هر مصرف کننده بخشي از توان دريافتي از شبکه را مصرف ميکند و
بخشي ديگر را دوباره به سمت توليد کننده پس ميفرستد. يعني يک توان حقيقي يا اکتيو وجود دارد که در توليد کننده (نيروگاه ها، شبکه برق و...) به سمت مصرف کننده ارسال ميشود
و مصرف کننده آن را به کار تبديل ميکند مثلا موتور به حرکت در ميايد، چيزي گرم ميشود، صدايي توليد ميشود يا به هر شکلي اين انرژي مصرف ميشود. اما همزمان توان ديگري از
سمت توليد کننده به سمت مصرف کننده حرکت ميکند ولي در مصرف کننده هيچ کاري انجام نميدهد و دوباره به سمت توليد کننده برميگردد. اين رفت و برگشت توان فقط باعث ايجاد
تلفات در خطوط انتقال انرژي ميشوند. اين توان را توان راکتيو يا غير فعال مينامند.
Description
The UC1854 provides active-power factor correction
for power systems that otherwise would draw nonsinusoidal current from sinusoidal power lines. This
device implements all the control functions necessary
to build a power supply capable of optimally using
available power-line current while minimizing linecurrent distortion. To do this, the UC1854 contains a
voltage amplifier, an analog multiplier and divider, a
current amplifier, and a fixed-frequency PWM.
1 Features:
• Control Boost PWM to 0.99 Power Factor
• Limit Line-Current Distortion to < 5%
• World-Wide Operation Without Switches
• Feedforward Line Regulation
• Average Current-Mode Control
• Low Noise Sensitivity
• Low Startup Supply Current
• Fixed-Frequency PWM Drive
• Low-Offset Analog Multiplier and Divider
• 1-A Totem-Pole Gate Driver
• Precision Voltage Reference
2 Applications:
• Offline AC-to-DC Converters
• Medical, Industrial, Telecom, and IT Power
Supplies
• Uninterruptible Power Supplies (UPS)
• Appliances and White Goods
|
