راه انداز موتور

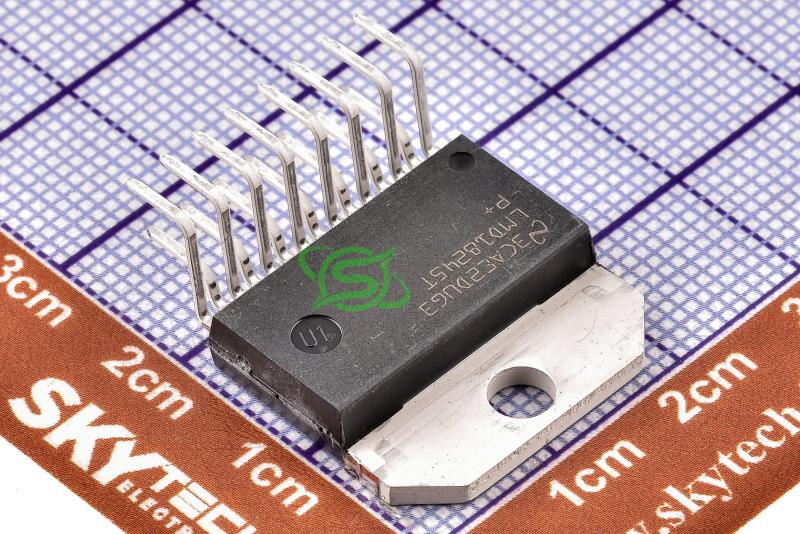

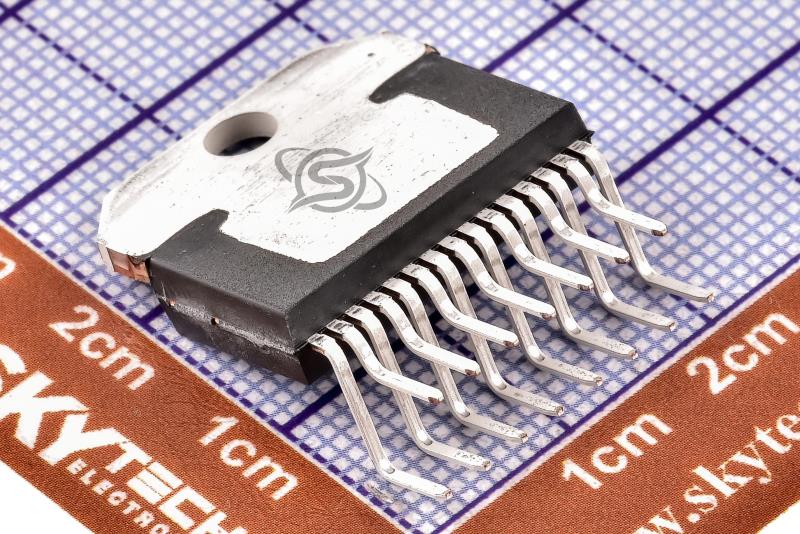

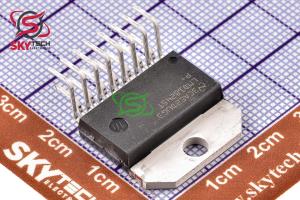

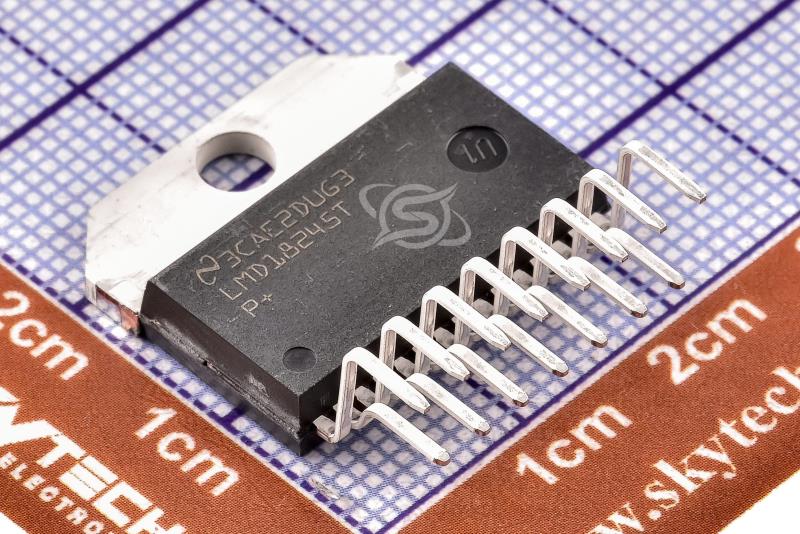

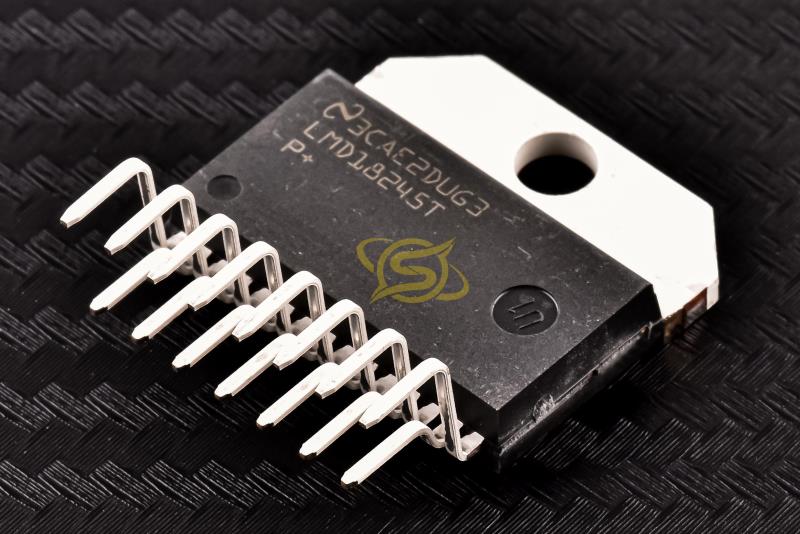

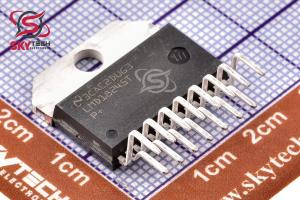

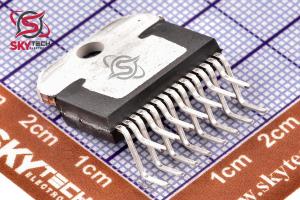

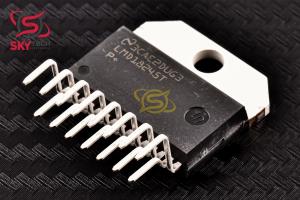

LMD18245
3A, 55V DMOS Full-Bridge Motor Driver
کیفیت: ORIGINAL(distributor) پکیج: TO-220-15
قیمت تک فروشی 9,898,449 ریال
قیمت عمده 9,434,177 ریال (10 به بالا)
قیمت ویژه 9,248,469 ریال (100 به بالا)
قیمت فوق العاده9,155,614 ریال (1000 به بالا)
 قیمت تک فروشی 11.481 تتر با تخفیف
64.5161.4460.2159.6
|
|
|
|
|
| نوع محصول |
Full-Bridge Motor Driver |
|
| حداکثر دماي کاري |
125 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
| شرکت توليد کننده |
National Semiconductor |
|
| مقاومت روشن درين سورس (Rds) |
0.3 اهم |
|
توضیحات
تقويت کننده برق تمام پل LMD18245 تمام بلوک هاي مدار مورد نياز براي راه اندازي و کنترل جريان را در يک موتور DC نوع برس دار يا يک فاز از يک موتور پله اي دوقطبي ترکيب مي کند.
فرآيند چند فناوري مورد استفاده براي ساخت دستگاه، مدارهاي کنترل و حفاظت دوقطبي و CMOS را با کليدهاي برق DMOS در ساختار يکپارچه يکساني ترکيب مي‌کند.
LMD18245 جريان موتور را از طريق يک تکنيک چاپگر ثابت خاموش کنترل مي کند. يک استيج برق پل H تمام DMOS جريان خروجي پيوسته را تا 3 آمپر (پيک 6 آمپر) در ولتاژهاي تغذيه تا 55 ولت ارائه مي دهد.
سوئيچ هاي برق DMOS داراي RDS(ON) کم براي کارايي بالا هستند و يک ديود ذاتي ساختار بدنه DMOS ديودهاي گسسته اي را که معمولاً براي بستن مراحل قدرت دوقطبي مورد نياز است حذف مي کند. يک روش نوآورانه سنجش جريان، اتلاف توان مربوط به يک مقاومت حسي را به صورت سري با موتور حذف مي کند.
مبدل چهار بيتي ديجيتال به آنالوگ (DAC) يک مسير ديجيتالي را براي کنترل جريان موتور فراهم مي کند و با گسترش، اجراي درايوهاي موتور پله اي کامل، نيمه و ميکرواستپ را ساده مي کند. براي کاربردهاي با وضوح بالاتر، مي توان از DAC خارجي استفاده کرد.
Description
The LMD18245 full-bridge power amplifier incorporates all the circuit blocks required to drive and control current in a brushed type DC motor or one phase of a bipolar stepper motor.
The multi-technology process used to build the device combines bipolar and CMOS control and protection circuitry with DMOS power switches on the same monolithic structure.
The LMD18245 controls the motor current via a fixed off-time chopper technique. An all DMOS H-bridge power stage delivers continuous output currents up to 3A (6A peak) at supply voltages up to 55V.
The DMOS power switches feature low RDS(ON) for high efficiency, and a diode intrinsic to the DMOS body structure eliminates the discrete diodes typically required to clamp bipolar power stages. An innovative current sensing method eliminates the power loss associated with a sense resistor in series with the motor.
A four-bit digital-to-analog converter (DAC) provides a digital path for controlling the motor current, and, by extension, simplifies implementation of full, half and microstep stepper motor drives. For higher resolution applications, an external DAC can be used.
|
