راه انداز موتور

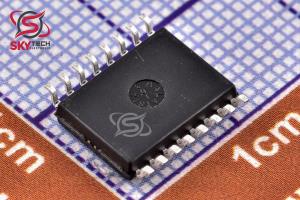

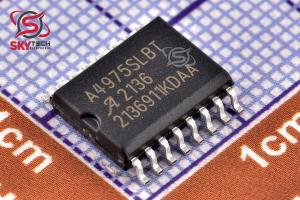

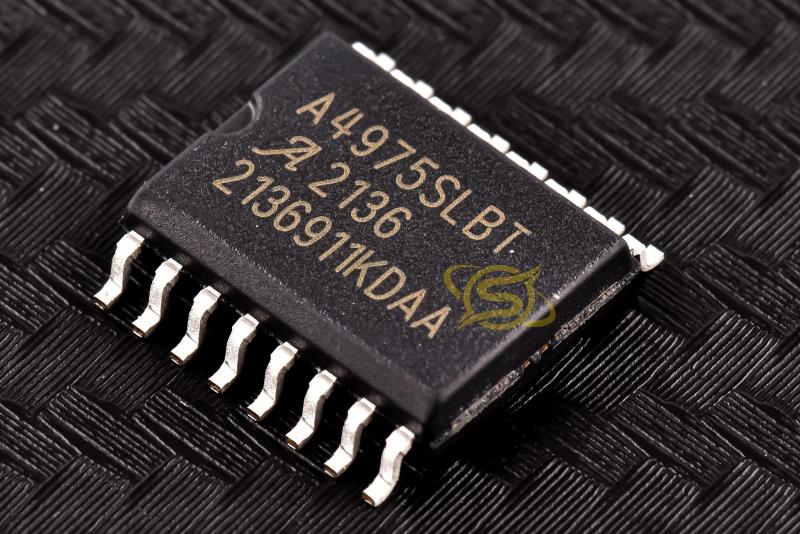

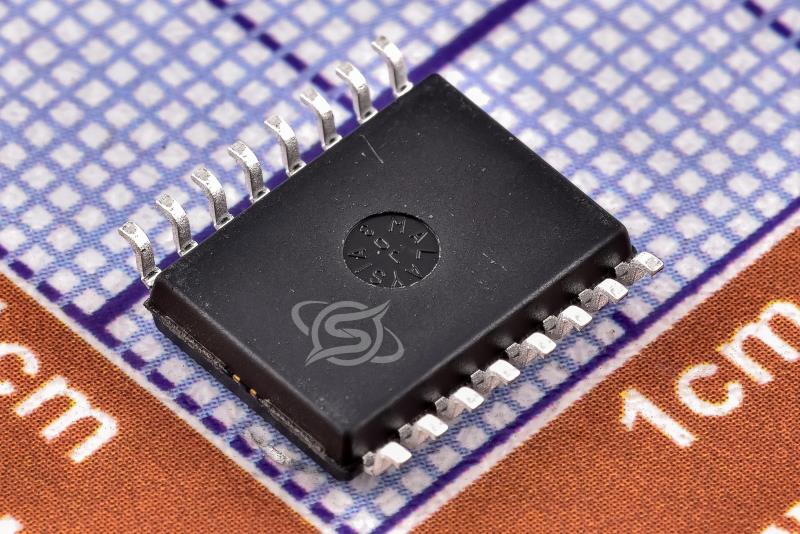

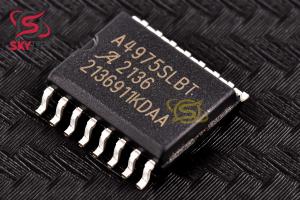

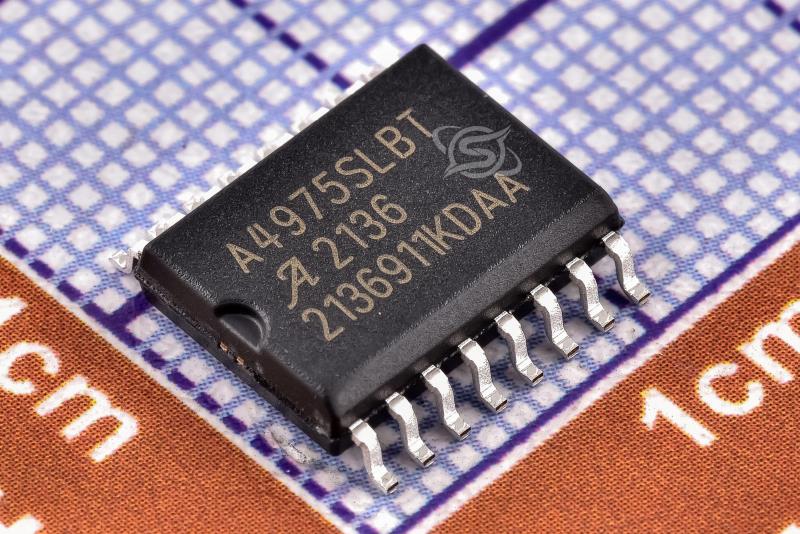

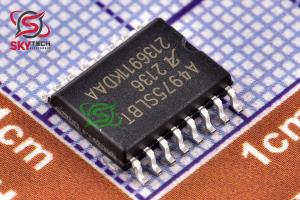

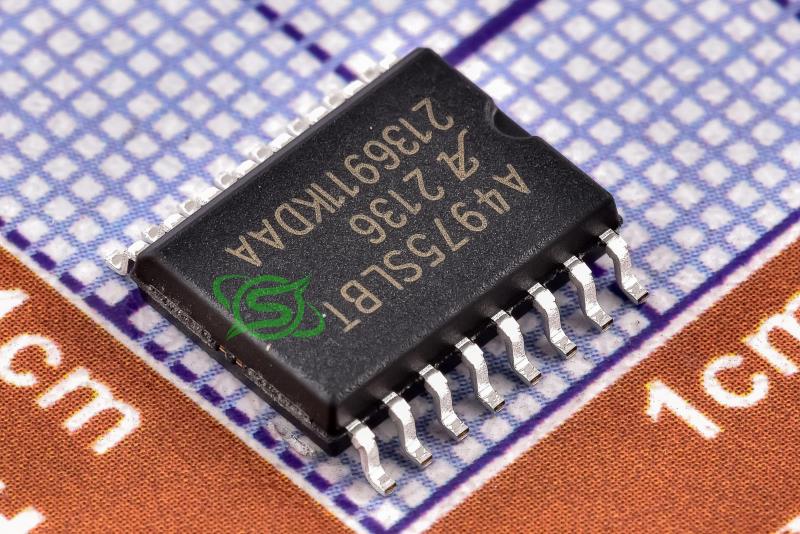

A4975SLBTR-T

Full-Bridge PWM Microstepping Motor Driver

کیفیت: ORIGINAL(distributor)       پکیج: SOICW-16

قیمت تک فروشی  1,600,165  ریال

قیمت عمده  1,524,600  ریال (10 به بالا)

قیمت ویژه  1,494,374  ریال (100 به بالا)

قیمت فوق العاده1,479,261  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 1.857  تتر با تخفیف

10.5109.89.7


تعداد موجودی در انبار : موجودی تمام شده است



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال Smd
پکيج SOICW-16
نوع محصول Motor Driver
حداکثر دماي کاري 150     سانتيگراد
حداقل دماي کاري -55     سانتيگراد
شرکت توليد کننده ALLEGRO



توضیحات

A4975 براي به حرکت درآوردن يک سيم پيچ موتور پله اي دوقطبي در حالت ميکرواستپينگ طراحي شده است. خروجي ها براي جريان هاي خروجي پيوسته تا 1.5 ± آمپر و ولتاژهاي عملياتي تا 50 ولت رتبه بندي مي شوند. کنترل جريان مدوله شده با عرض پالس داخلي (PWM) همراه با مبدل داخلي سه بيتي غيرخطي ديجيتال به آنالوگ اجازه مي دهد تا جريان موتور را در حالت هاي کامل، نيمه، چهارم يا هشتم مرحله اي (ميکروستاپينگ). افزايش غيرخطي تعداد خطوط کنترل لازم براي ريز استپ را به حداقل مي رساند. Microstepping وضوح پله را افزايش مي دهد و تغييرات گشتاور و مشکلات رزونانس را در سرعت کم کاهش مي دهد. مدار داخلي تعيين مي کند که آيا مدار کنترل جريان PWM در يک حالت واپاشي جريان آهسته (بازچرخاني)، حالت واپاشي جريان سريع (بازسازي) يا در يک حالت واپاشي جريان مختلط که در آن زمان خاموشي به يک دوره فروپاشي جريان سريع تقسيم مي شود، کار مي کند. و با باقيمانده زمان خاموشي ثابت که در واپاشي جريان آهسته صرف شده است.



Description

The A4975 is designed to drive one winding of a bipolar stepper motor in a microstepping mode. The outputs are rated for continuous output currents to ±1.5 A and operating voltages to 50 V. Internal pulse-width-modulated (PWM) current control combined with an internal three-bit nonlinear digitalto-analog converter allows the motor current to be controlled in full-, half-, quarter-, or eighth-step (microstepping) modes. Nonlinear increments minimize the number of control lines necessary for microstepping. Microstepping provides increased step resolution and reduces torque variations and resonance problems at low speed. Internal circuitry determines whether the PWM current control circuitry operates in a slow (recirculating) current decay mode, fast (regenerative) current decay mode, or in a mixed current decay mode in which the off-time is divided into a period of fast current decay and with the remainder of the fixed off-time spent in slow current decay.
