مبدل DC/DC

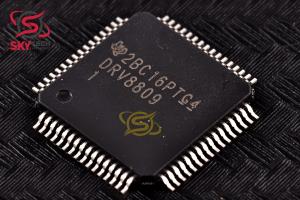

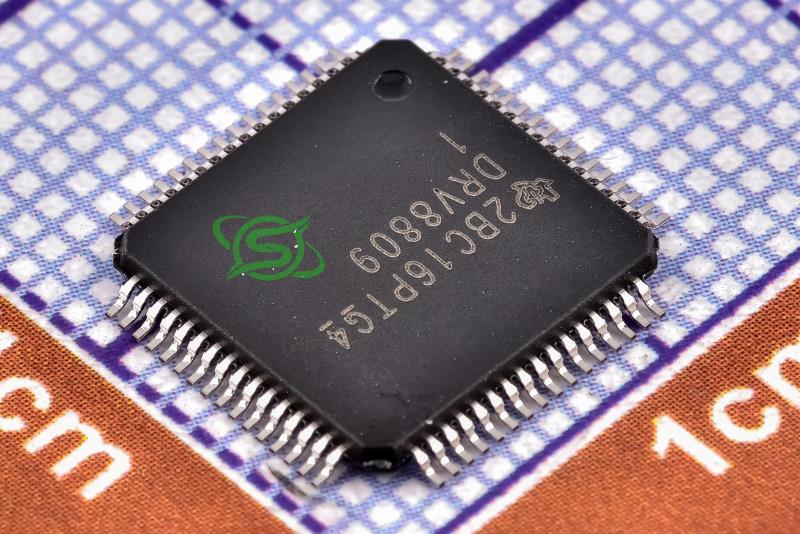

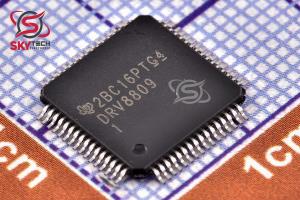

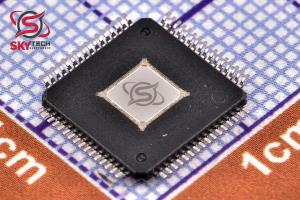

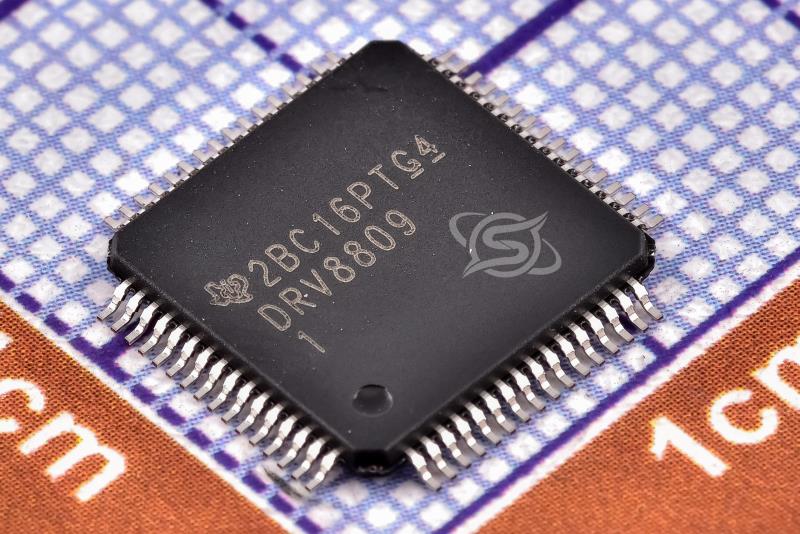

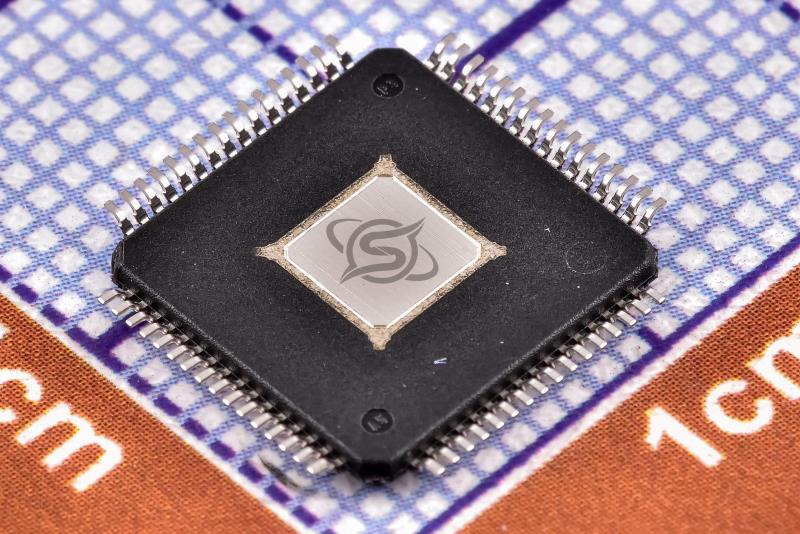

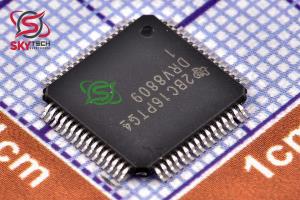

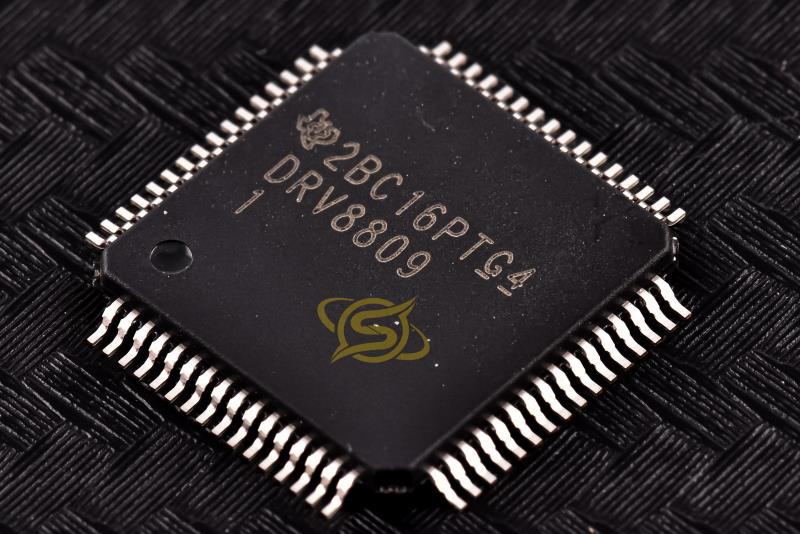

DRV8809

COMBINATION MOTOR DRIVERS WITH DC-DC CONVERTERS

کیفیت: ORIGINAL(distributor)       پکیج: PQFP-64

قیمت تک فروشی  13,437,336  ریال

قیمت عمده  12,798,962  ریال (10 به بالا)

قیمت ویژه  12,543,613  ریال (100 به بالا)

قیمت فوق العاده12,415,939  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 15.595  تتر با تخفیف

88.784.4882.7981.95


تعداد موجودی در انبار : 4 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال Smd
پکيج PQFP-64
نوع محصول DC-DC CONVERTERS
حداکثر دماي کاري +50     سانتيگراد
حداقل دماي کاري -10     سانتيگراد
ولتاژ ورودي 40     ولت
جريان خروجي 800     mA
شرکت توليد کننده Texas Instruments



توضیحات

DRV8809/DRV8810 راه حل يکپارچه درايور موتور را ارائه مي دهد. اين تراشه داراي چهار پل H در داخل است و براي هشت حالت مختلف کنترل درايور موتور ترکيبي قابل تنظيم است. بلوک محرک خروجي براي هر پل H از ماسفت هاي توان کانال N تشکيل شده است که به عنوان پل هاي H- کامل براي به حرکت درآوردن سيم پيچ هاي موتور پيکربندي شده اند. کنترل استپر موتور داراي يک حالت 16 مرحله اي قابل برنامه ريزي از طريق رابط سريال 3 سيم (SPI) است. پايه هاي ورودي SPI سازگار با 3.3 ولت و تحمل 5 ولت هستند. DRV8809/DRV8810 داراي سه مبدل باک حالت سوئيچ DC-DC براي توليد ولتاژ خروجي قابل برنامه ريزي از 1.5 ولت تا 80 درصد VDIN (کانال A) يا حداکثر 10 ولت (براي کانال B و کانال C) تا 1.5 است. -قابليت جريان بار. خروجي ها با استفاده از ترمينال C_SELECT در هنگام راه اندازي يا با استفاده از رابط سريال در حين کار انتخاب مي شوند.



Description

The DRV8809/DRV8810 provides an integrated motor driver solution. The chip has four H-bridges internally and is configurable to eight different modes of combination motor driver control. The output driver block for each H-bridge consists of N-channel power MOSFETS configured as full H- bridges to drive the motor windings. The stepper motor control has a 16-step mode programmable through the 3-wire serial interface (SPI). The SPI input pins are 3.3-V compatible and 5-V tolerant. The DRV8809/DRV8810 has three DC-DC switch- mode buck converters to generate a programmable output voltage from 1.5 V to 80% of VDIN (channel A) or up to 10 V (for channel B and channel C), with up to 1.5-A load current capability. The outputs are selected using the C_SELECT terminal at start-up or using serial interface during operation.
