توضیحات

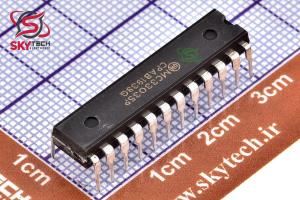

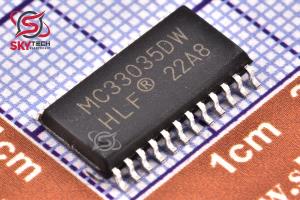

MC33035 يک کنترلر موتور DC بدون جاروبک يکپارچه نسل دوم با کارايي بالا است که شامل تمام عملکردهاي فعال مورد نياز براي اجراي يک سيستم کنترل موتور سه يا چهار فاز با حلقه باز کامل است. اين دستگاه شامل يک رمزگشاي موقعيت روتور براي توالي کموتاسيون مناسب، مرجع جبران دما با قابليت تامين نيروي حسگر، نوسان ساز دندانه اره اي قابل برنامه ريزي فرکانس، سه درايور بالاي کلکتور باز و سه درايور پايين قطب توتم جريان بالا است که براي ماسفت هاي قدرت رانندگي مناسب هستند. همچنين شامل ويژگي‌هاي حفاظتي شامل قفل ولتاژ پايين، محدود کردن جريان چرخه به چرخه با زمان قابل انتخاب خاموش شدن با تأخير، خاموشي حرارتي داخلي، و يک خروجي خطاي منحصربه‌فرد است که مي‌تواند به سيستم‌هاي کنترل‌شده ريزپردازنده متصل شود. عملکردهاي معمولي کنترل موتور عبارتند از: سرعت حلقه باز، جهت جلو يا عقب، فعال کردن حرکت و ترمز پويا. MC33035 براي عملکرد با فازبندي سنسور الکتريکي 60 درجه/300 درجه يا 120 درجه/240 درجه طراحي شده است و همچنين مي تواند موتورهاي DC برس را به طور موثر کنترل کند.
Description

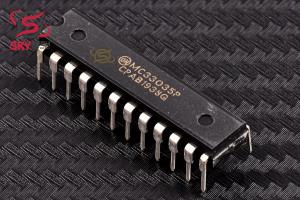

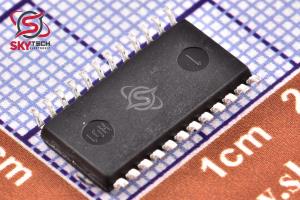

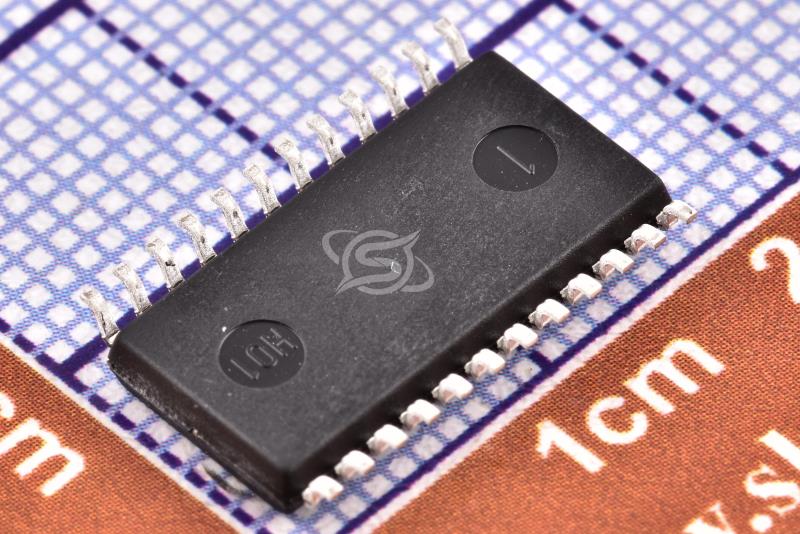

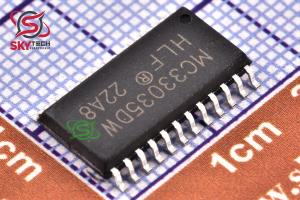

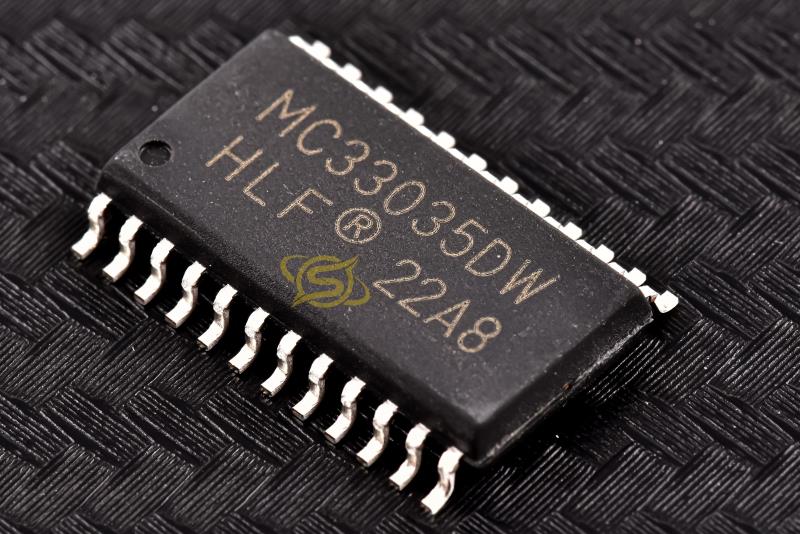

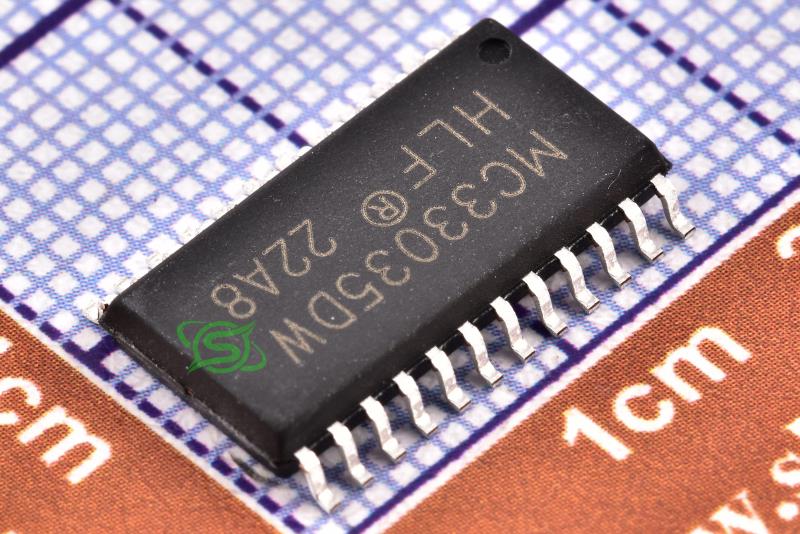

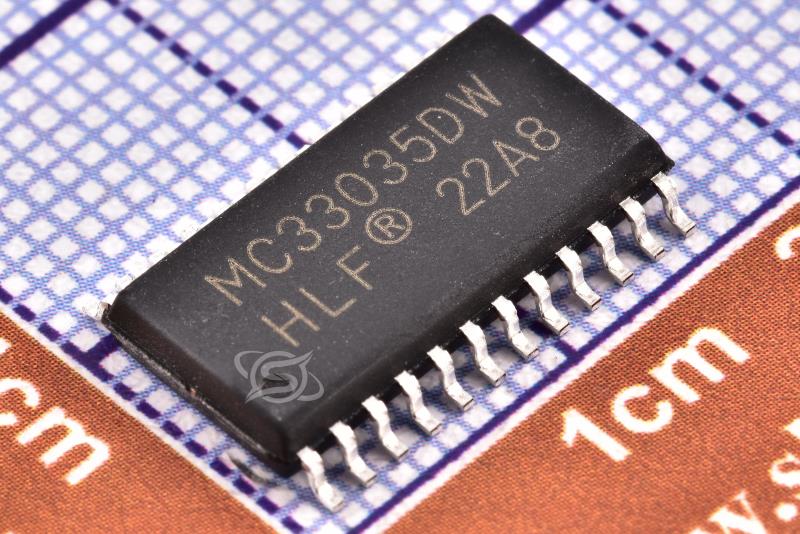

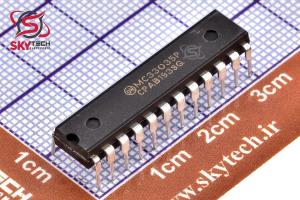

The MC33035 is a high performance second generation monolithic brushless DC motor controller containing all of the active functions required to implement a full featured open loop, three or four phase motor control system. This device consists of a rotor position decoder for proper commutation sequencing, temperature compensated reference capable of supplying sensor power, frequency programmable sawtooth oscillator, three open collector top drivers, and three high current totem pole bottom drivers ideally suited for driving power MOSFETs. Also included are protective features consisting of undervoltage lockout, cycle-by-cycle current limiting with a selectable time delayed latched shutdown mode, internal thermal shutdown, and a unique fault output that can be interfaced into microprocessor controlled systems. Typical motor control functions include open loop speed, forward or reverse direction, run enable, and dynamic braking. The MC33035 is designed to operate with electrical sensor phasings of 60°/300° or 120°/240°, and can also efficiently control brush DC motors.
|
