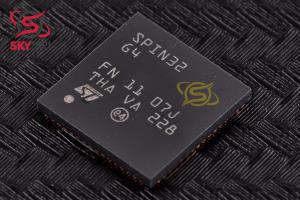

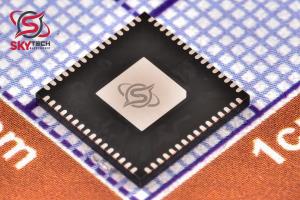

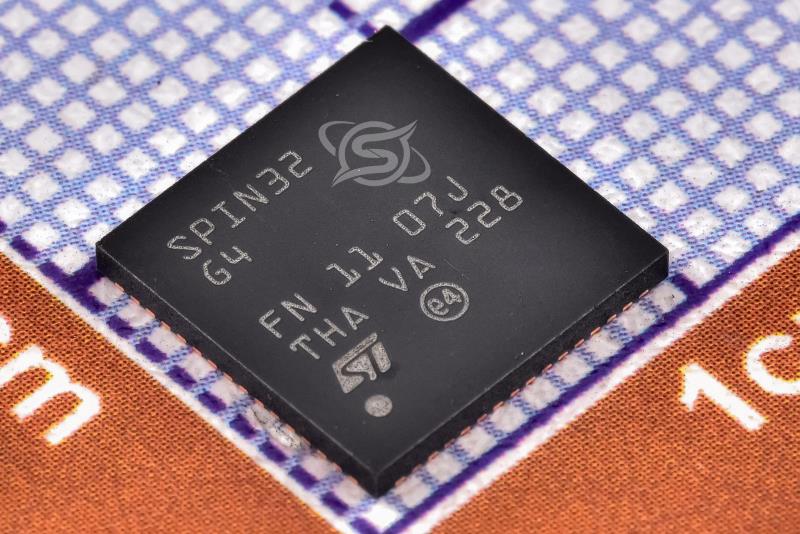

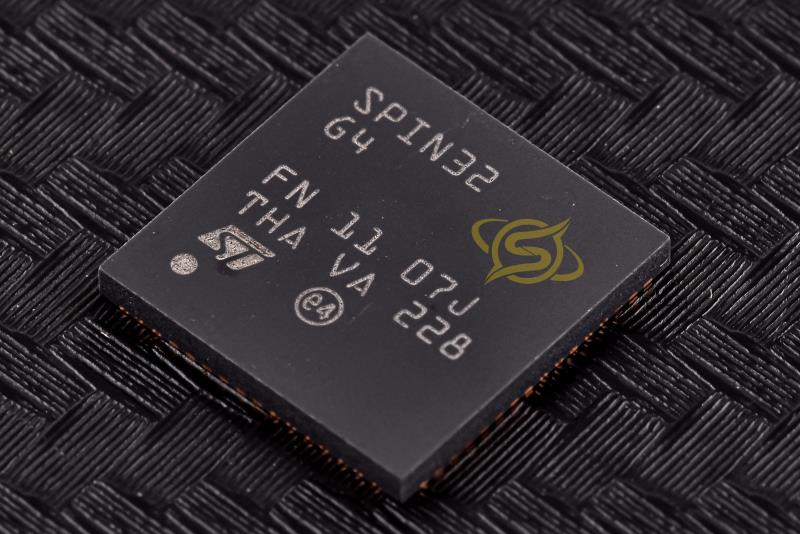

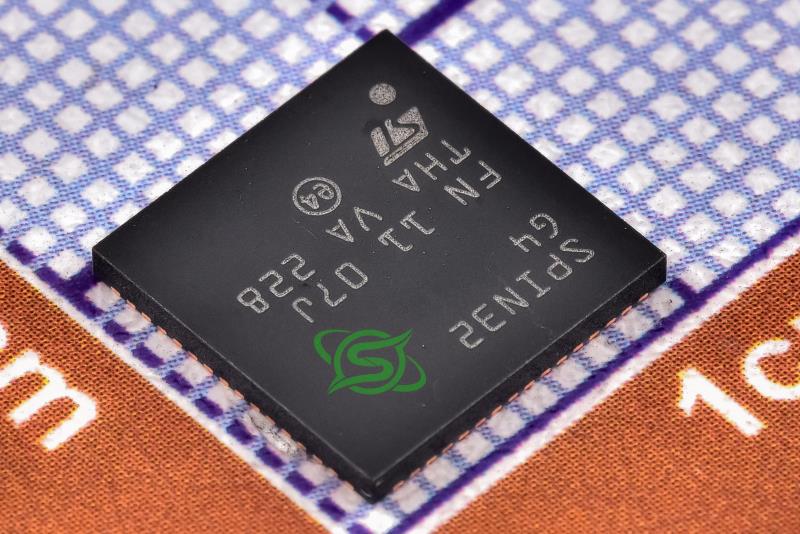

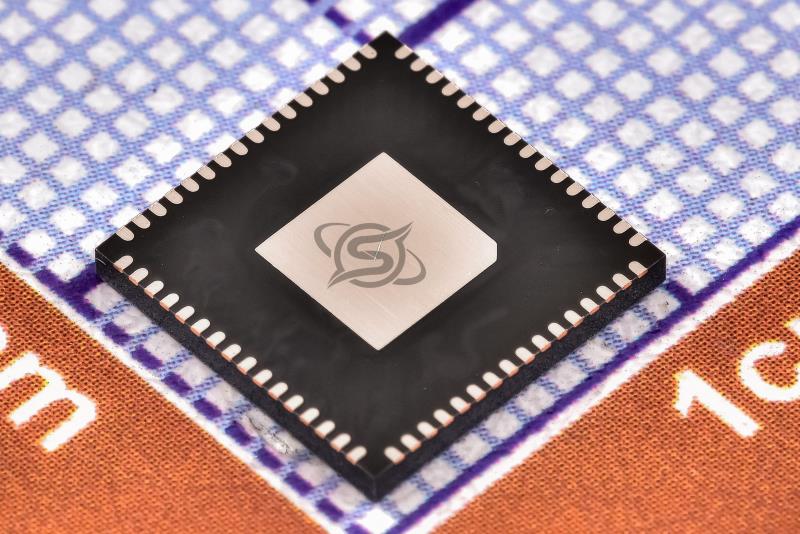

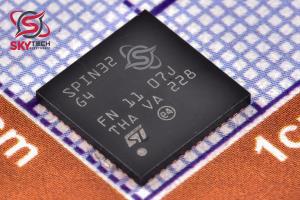

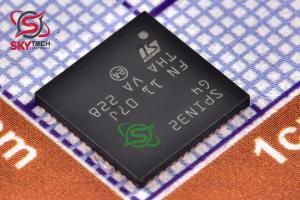

کنترل کننده موتور 3 فاز
STSPIN32G4
Motor / Motion / Ignition Controllers & Drivers 3-phase brushless motor controller embedding STM32G4 MCU
کیفیت: Refurbished پکیج: VFQFPN-64
قیمت تک فروشی 2,656,730 ریال
قیمت عمده 2,531,076 ریال (10 به بالا)
قیمت ویژه 2,480,814 ریال (100 به بالا)
قیمت فوق العاده2,455,684 ریال (1000 به بالا)
 قیمت تک فروشی 3.771 تتر با تخفیف
20.3719.419.0118.82
|
|
|
|
|
|
|
| حداکثر دماي کاري |
125 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
| شرکت توليد کننده |
STMicroelectronics |
|
|
|
توضیحات
STSPIN32G4 يک کنترل کننده موتور بسيار يکپارچه و منعطف براي راندن موتورهاي براشلس 3 فاز است که به طراحان کمک مي کند تا مناسب ترين حالت رانندگي را انتخاب کنند و سطح PCB و به طور کلي Bill Of Materials را کاهش دهند. درايور گيت نيمه پل سه گانه را تعبيه مي کند که مي تواند ماسفت هاي برقي را با توان جريان 1 A (سينک و منبع) هدايت کند. سه ديود بوت استرپ نيز تعبيه شده است. سوئيچ هاي سمت بالا و پايين همان نيم پل را نمي توان به طور همزمان به دليل عملکرد يکپارچه قفل کننده به سمت بالا هدايت کرد. يک ويژگي حفاظتي اضافي توسط مدار نظارت سخت افزاري VDS نشان داده شده است که به طور مداوم هر يک از شش ماسفت خارجي را نظارت مي کند و در صورت تشخيص اضافه ولتاژ در يکي از آنها، تمام خروجي هاي درايور گيت را خاموش مي کند. آستانه اضافه ولتاژ از طريق يک پين اختصاصي SCREF تنظيم مي شود. اين دستگاه به لطف يک ساختار مديريت توان منعطف يکپارچه که قادر است تمام منابع مورد نياز را از ولتاژ منبع تغذيه موتور، VM، توليد کند، کاملاً خود تأمين مي شود. تنها چيزي که از خارج تهيه مي شود. يک رگولاتور باک قابل برنامه ريزي تعبيه شده، با ماسفت قدرت تعبيه شده، ولتاژ تغذيه را براي درايورهاي گيت با شروع ولتاژ منبع تغذيه موتور VM توليد مي کند. چهار مقدار خروجي مختلف VCC را مي توان از طريق يک رجيستر پيکربندي اختصاصي انتخاب کرد، 8 ولت (مقدار پيش فرض)، 10 ولت، 12 ولت و 15 ولت. يک تنظيم کننده داخلي خطي کم افت با دقت بالا (LDO) براي توليد منبع تغذيه 3.3 ولت استفاده مي شود. (VREG3V3) از ولتاژ ورودي REGIN شروع مي شود.
Description
The STSPIN32G4 is an extremely integrated and flexible motor controller for driving 3-phase brushless motors, helping designers to choose the most suitable driving mode and reduce PCB area and overall Bill Of Materials. It embeds a triple half-bridge gate driver able to drive power MOSFETs with a current capability of 1 A (sink and source). Three bootstrap diodes are embedded as well. The high- and low-side switches of the same half-bridge cannot be simultaneously driven high thanks to an integrated interlocking function. An additional protection feature is represented by hardware VDS monitoring circuitry that constantly monitors each of the six external MOSFETs and in case an overvoltage is detected across one of them, switches off all gate driver outputs. The overvoltage threshold is set through a dedicated SCREF pin. The device is fully self-supplied thanks to an integrated flexible power management structure able to generate all required supplies starting from the motor supply voltage, VM; the only one to be provided from outside. An embedded programmable buck regulator, with embedded power MOSFET, generates the supply voltage for the gate drivers starting from the motor supply voltage VM. Four different VCC output values can be selected through a dedicated configuration register, 8 V (default value), 10 V, 12 V and 15 V. An internal high precision low-drop linear regulator (LDO) is used to generate the 3.3 V supply (VREG3V3) starting from the REGIN input voltage.
|
