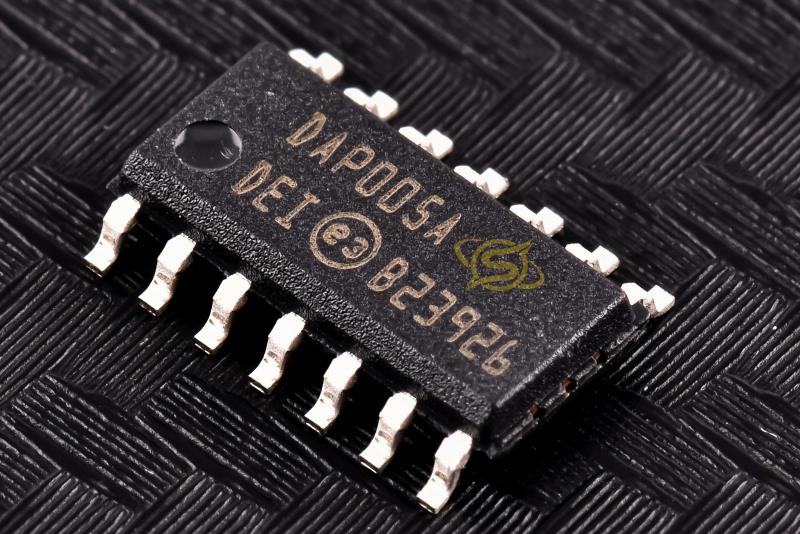

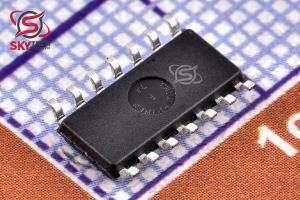

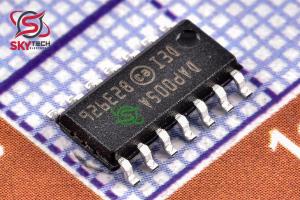

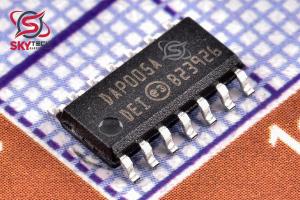

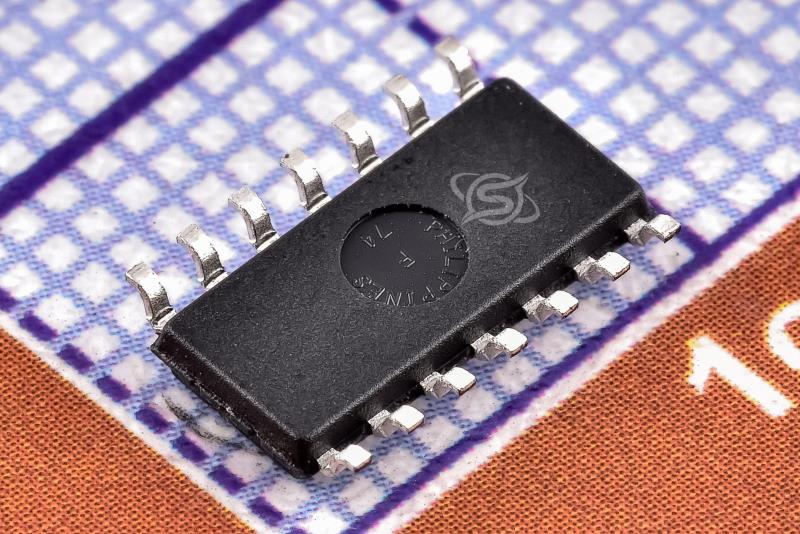

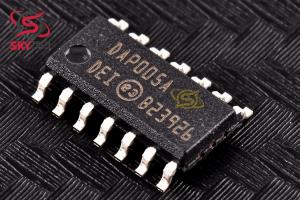

کنترلر PFC
DAP005A
PFC controller
کیفیت: ORIGINAL(distributor) پکیج: SOP-14
قیمت تک فروشی 1,786,855 ریال
قیمت عمده 1,702,400 ریال (10 به بالا)
قیمت ویژه 1,668,618 ریال (100 به بالا)
قیمت فوق العاده1,651,727 ریال (1000 به بالا)
 قیمت تک فروشی 1.944 تتر با تخفیف
10.5109.89.7
|
|
|
|
|
|
|
| حداکثر دماي کاري |
150 سانتيگراد |
|
| حداقل دماي کاري |
-25 سانتيگراد |
|
|
|
|
|
توضیحات
اين دستگاه يک کنترلر PFC در حالت فعلي است که در حالت انتقال (TM) کار مي کند. بر اساس هسته يک کنترلر استاندارد TM PFC، عملکرد بهبود يافته و عملکردهاي اضافي را ارائه مي دهد. ضريب بسيار خطي، همراه با يک مدار تصحيح ويژه که اعوجاج متقاطع جريان اصلي را کاهش مي‌دهد، امکان عملکرد شبکه‌اي با دامنه وسيع با THD بسيار کم را حتي در محدوده بار بزرگ فراهم مي‌کند. ولتاژ خروجي با استفاده از تقويت کننده خطاي حالت ولتاژ و يک مرجع ولتاژ داخلي دقيق (1.5% @TJ = 25 درجه سانتيگراد) کنترل مي شود. پايداري حلقه و پاسخ گذرا به تغييرات ناگهاني ولتاژ شبکه با عملکرد پيش‌خور ولتاژ (تصحيح 1/V2) بهبود مي‌يابد. علاوه بر اين، آي سي گزينه اي براي رديابي عملکرد بوست (در جايي که ولتاژ خروجي با رديابي ولتاژ شبکه تغيير مي کند) فراهم مي کند. اين دستگاه داراي مصرف بسيار کم است (< 90 µA قبل از راه‌اندازي و < 5 mA در حال اجرا). اين دستگاه داراي عملکردهاي غيرفعال مناسب براي کنترل ON/OFF از راه دور مي باشد، هم در سيستم هايي که پيش تنظيم کننده PFC به عنوان اصلي کار مي کند و هم در سيستم هايي که به عنوان Slave کار مي کند. در مورد اصلي PFC، مي‌توان از آن‌ها به‌عنوان محافظ AC Brownout (کم ولتاژ اصلي) استفاده کرد. يک رابط با کنترلر PWM مبدل DC-DC ارائه شده توسط پيش تنظيم کننده PFC ارائه شده است: هدف متوقف کردن عملکرد مبدل در صورت وجود شرايط غيرعادي براي مرحله PFC (شکست حلقه بازخورد، اشباع هسته سلف تقويت کننده) و براي غيرفعال کردن مرحله PFC در صورت بار سبک براي مبدل DC-DC، به طوري که رعايت هنجارهاي صرفه جويي در انرژي (Blue Angel، EnergyStar، Energy2000 و غيره) آسان تر شود.
Description
The device is a current-mode PFC controller operating in Transition Mode (TM). Based on
the core of a standard TM PFC controller, it offers improved performance and additional
functions.
The highly linear multiplier, along with a special correction circuit that reduces crossover
distortion of the mains current, allows wide-range-mains operation with an extremely low
THD even over a large load range.
The output voltage is controlled by means of a voltage-mode error amplifier and a precise
(1.5% @TJ = 25°C) internal voltage reference. The stability of the loop and the transient
response to sudden mains voltage changes are improved by the voltage feedforward
function (1/V2 correction).
Additionally, the IC provides the option for tracking boost operation (where the output
voltage is changed tracking the mains voltage). The device features extremely low
consumption (< 90 µA before start-up and < 5 mA running).
The device includes disable functions suitable for remote ON/OFF control both in systems
where the PFC pre-regulator works as a master and in those where it works as a slave.
In case of master PFC, they can be used as AC Brownout protection (Mains undervoltage)
In addition to an effective two-step OVP that handles normal operation overvoltages, the IC
provides also a protection against feedback loop failures or erroneous output voltage
setting.
An interface with the PWM controller of the DC-DC converter supplied by the PFC preregulator is provided: the purpose is to stop the operation of the converter in case of
anomalous conditions for the PFC stage (feedback loop failure, boost inductors core
saturation) and to disable the PFC stage in case of light load for the DC-DC converter, so as
to make it easier to comply with energy saving norms (Blue Angel, EnergyStar, Energy2000,
etc.).
|
