کنترل کننده PFC

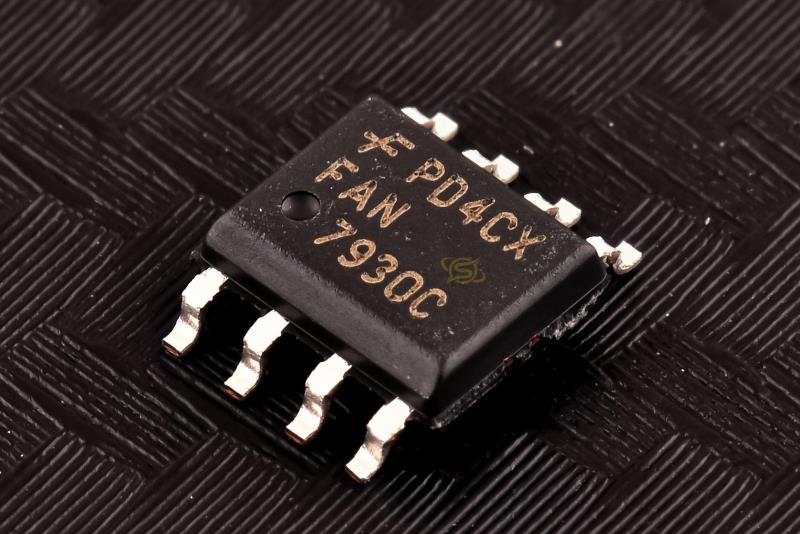

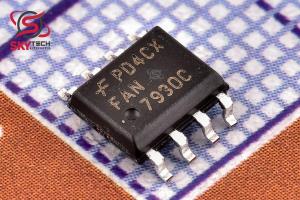

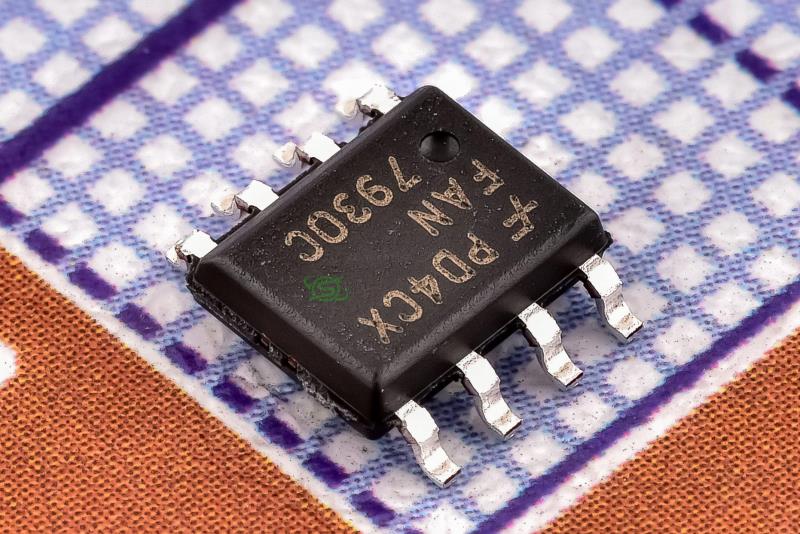

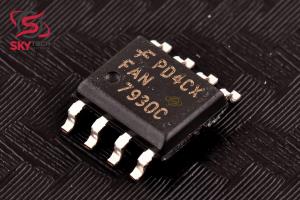

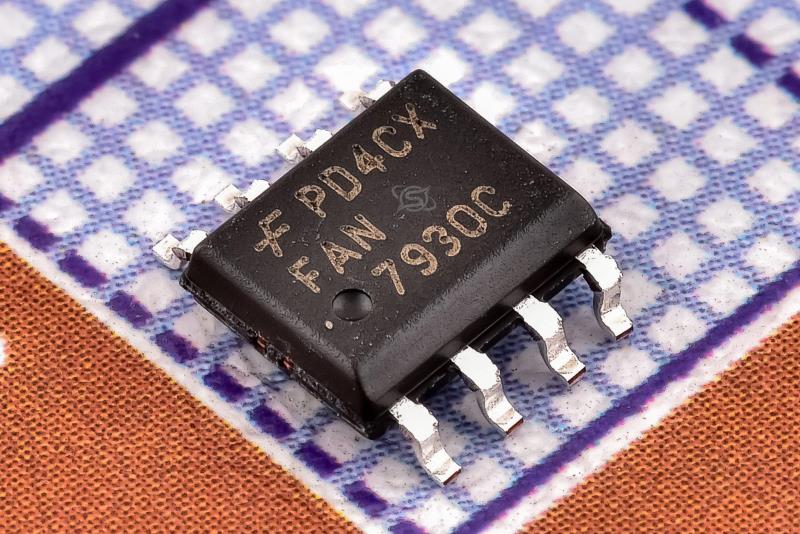

FAN7930C

Critical Conduction Mode PFC Controller

کیفیت: ORIGINAL(distributor)       پکیج: SOIC-8

قیمت تک فروشی  842,014  ریال

قیمت عمده  760,092  ریال (10 به بالا)

قیمت ویژه  745,346  ریال (100 به بالا)

قیمت فوق العاده737,973  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.904  تتر با تخفیف

4.854.374.284.23


تعداد موجودی در انبار : موجودی تمام شده است



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال Smd
پکيج SOIC-8
نوع محصول PFC Controller
حداکثر دماي کاري 125     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
ولتاژ ورودي 8     ولت
شرکت توليد کننده FAIRCHILD



توضیحات

FAN7930C يک کنترل کننده تصحيح ضريب توان فعال (PFC) براي برنامه هاي تقويت کننده PFC است که در حالت هدايت بحراني (CRM) کار مي کنند.
از يک PWM حالت ولتاژ استفاده مي کند که سيگنال رمپ داخلي را با خروجي تقويت کننده خطا مقايسه مي کند تا سيگنال خاموشي MOSFET توليد کند. از آنجايي که کنترلر CRM PFC حالت ولتاژ به اطلاعات ولتاژ خط AC اصلاح شده نياز ندارد، در اتلاف برق شبکه سنجش ولتاژ ورودي لازم براي کنترل کننده CRM PFC در حالت جريان صرفه جويي مي کند.
FAN7930C حفاظت در برابر ولتاژ بيش از حد (OVP)، حفاظت بازخورد باز، حفاظت از جريان بيش از حد (OCP)، تشخيص عدم وجود ولتاژ ورودي، و حفاظت از قفل کم ولتاژ (UVLO) را ارائه مي‌کند. هنگامي که ولتاژ خروجي PFC با هيسترزيس به سطح مناسب مي رسد، مي توان از پين آماده PFC براي راه اندازي ساير مراحل قدرت استفاده کرد.
اگر ولتاژ پين INV کمتر از 0.45 ولت باشد و جريان کار به سطح بسيار پايين کاهش يابد، FAN7930C را مي توان غيرفعال کرد. با استفاده از يک روش جديد کنترل به موقع متغير، THD کمتر از IC هاي مرسوم تقويت کننده CRM PFC است.



Description

The FAN7930C is an active power factor correction (PFC) controller for boost PFC applications that operate in critical conduction mode (CRM).
It uses a voltagemode PWM that compares an internal ramp signal with the error amplifier output to generate a MOSFET turn-off signal. Because the voltage-mode CRM PFC controller does not need rectified AC line voltage information, it saves the power loss of an input voltage sensing network necessary for a current-mode CRM PFC controller.
FAN7930C provides over-voltage protection (OVP), open-feedback protection, over-current protection (OCP), input-voltage-absent detection, and undervoltage lockout protection (UVLO). The PFC-ready pin can be used to trigger other power stages when PFC output voltage reaches the proper level with hysteresis.
The FAN7930C can be disabled if the INV pin voltage is lower than 0.45V and the operating current decreases to a very low level. Using a new variable on-time control method, THD is lower than the conventional CRM boost PFC ICs.
