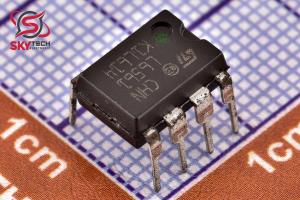

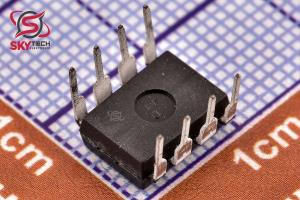

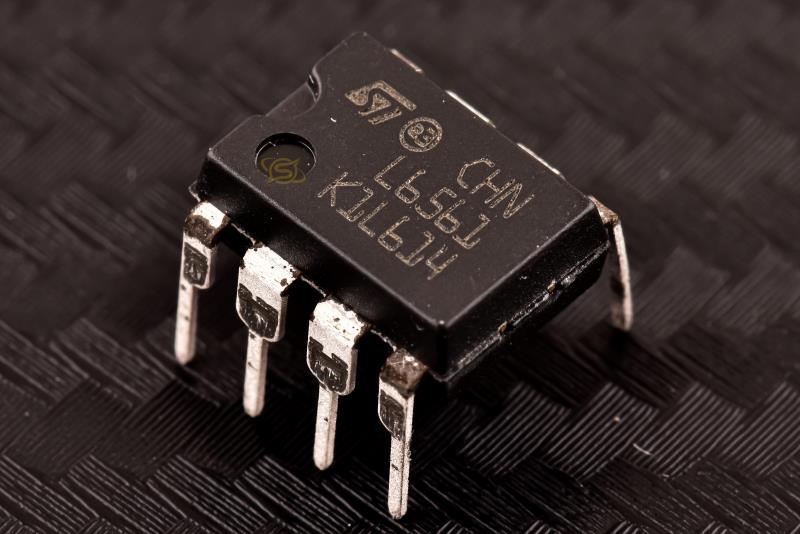

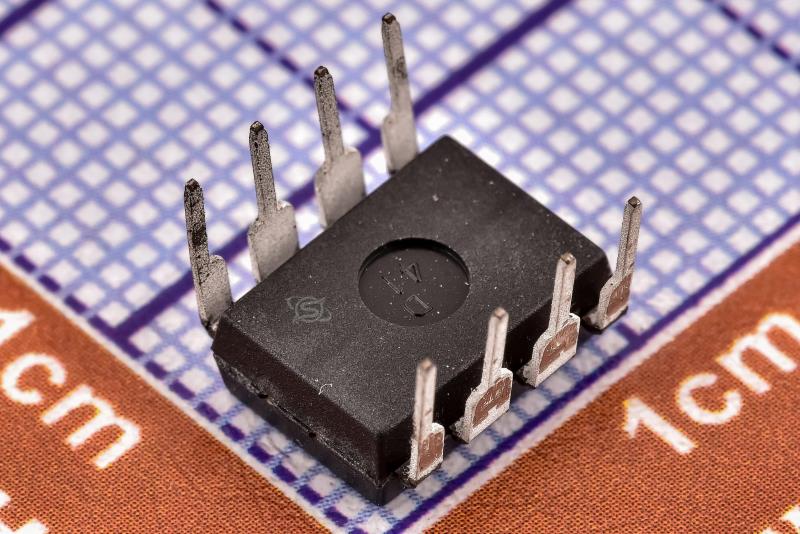

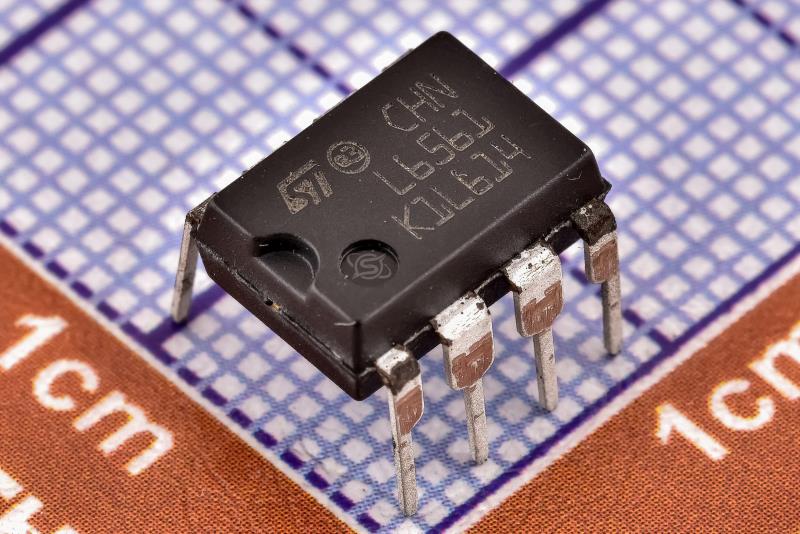

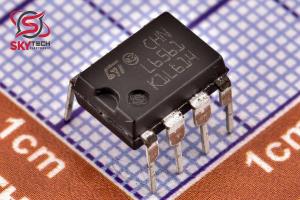

تراشه تصحیح ضریب توان

L6561

Power Factor Correction - PFC Wide Input Voltage

کیفیت: ORIGINAL(distributor)       پکیج: DIP-8

قیمت تک فروشی  861,270  ریال

قیمت عمده  692,360  ریال (10 به بالا)

قیمت ویژه  678,847  ریال (100 به بالا)

قیمت فوق العاده672,091  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.925  تتر با تخفیف

543.923.88


تعداد موجودی در انبار : 479 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال Dip
پکيج DIP-8
نوع محصول تراشه تصحيح ضريب توان
حداکثر دماي کاري +150     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
شرکت توليد کننده STMicroelectronics



توضیحات

L6561 نسخه بهبود يافته اصلاح کننده ضريب قدرت استاندارد L6560 است. کاملاً با نسخه استاندارد سازگار است، داراي يک ضريب عملکرد برتر است که دستگاه را قادر مي‌سازد در کاربردهاي محدوده ولتاژ ورودي گسترده (از 85 ولت تا 265 ولت) با THD عالي کار کند. علاوه بر اين، جريان راه اندازي در چند ده ميلي آمپر کاهش يافته است و يک تابع غيرفعال بر روي پين ZCD اجرا شده است که مصرف جريان کمتري را در حالت استند باي تضمين مي کند. اين تراشه که در فناوري ترکيبي BCD تحقق يافته است، مزاياي زير را به همراه دارد: - جريان راه اندازي ميکرو پاور - ولتاژ مرجع داخلي با دقت 1درصد - (Tj = 25 درجه سانتيگراد) - محافظت از خروجي نرم بر روي ولتاژ - عدم نياز به فيلتر پايين گذر خارجي در حس جريان – جريان خاموش کارکرد بسيار کم اتلاف توان را به حداقل مي‌رساند. مرحله خروجي قطب توتم مي‌تواند يک Power MOS يا IGBT با جريان منبع و سينک ±400 ميلي‌آمپر را هدايت کند. اين دستگاه در حالت انتقال کار مي کند و براي کاربرد بالاست لامپ الکترونيکي، آداپتورهاي AC-DC و SMPS بهينه شده است.



Description

L6561 is the improved version of the L6560 standard Power Factor Corrector. Fully compatible with the standard version, it has a superior performant multiplier making the device capable of working in wide input voltage range applications (from 85V to 265V) with an excellent THD. Furthermore the start up current has been reduced at few tens of mA and a disable function has been implemented on the ZCD pin, guaranteeing lower current consumption in stand by mode. Realised in mixed BCD technology, the chip gives the following benefits: – micro power start up current – 1% precision internal reference voltage – (Tj = 25°C) – Soft Output Over Voltage Protection – no need for external low pass filter on the current sense – very low operating quiescent current minimises power dissipation The totem pole output stage is capable of driving a Power MOS or IGBT with source and sink currents of ±400mA. The device is operating in transition mode and it is optimised for Electronic Lamp Ballast application, AC-DC adaptors and SMPS.
