درایور موتور

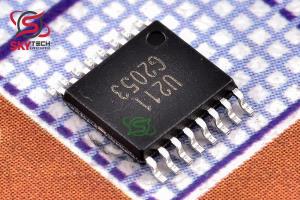

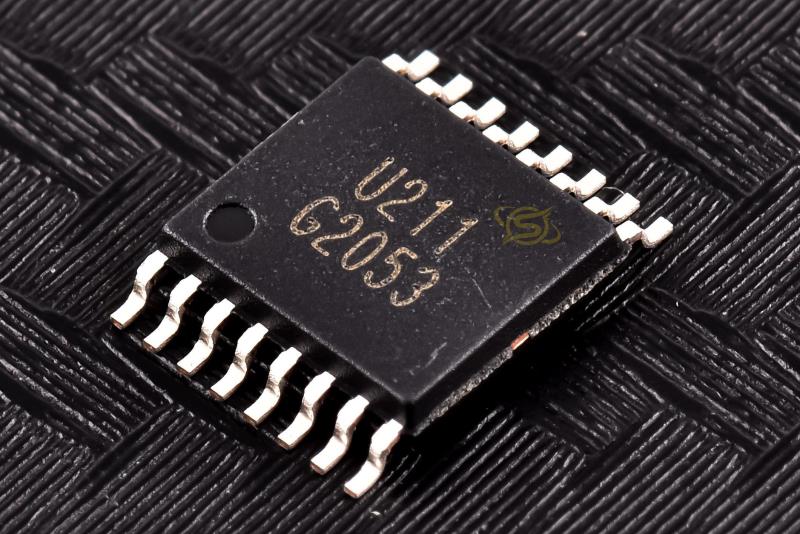

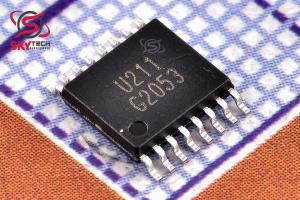

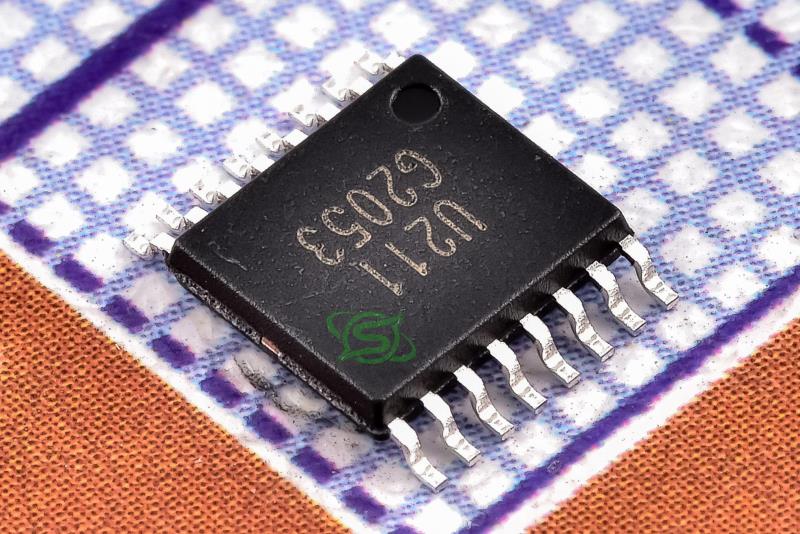

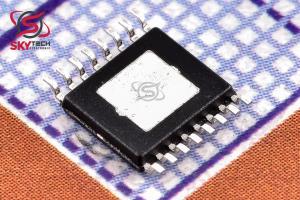

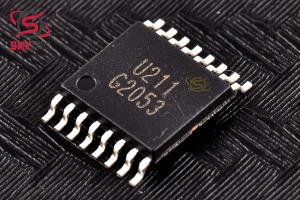

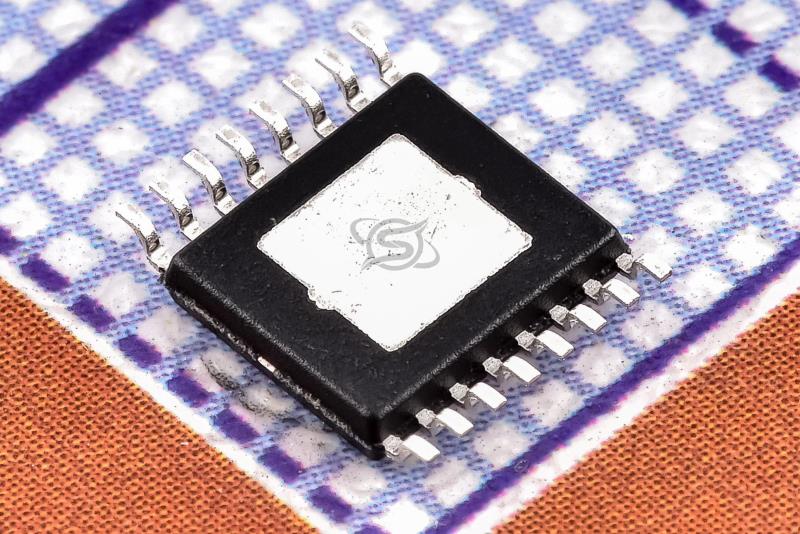

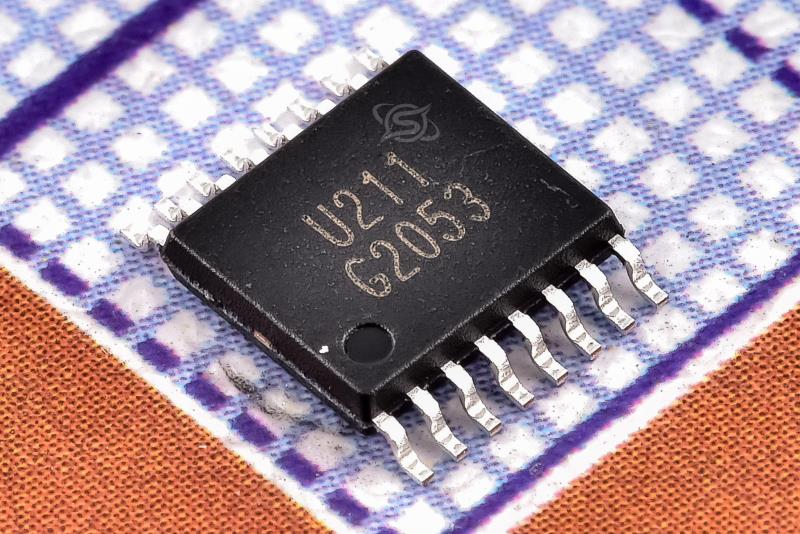

G2053FC1U
Provides a dual-bridge motor driver solution
کیفیت: ORIGINAL(distributor) پکیج: TSSOP-16
قیمت تک فروشی 386,568 ریال
قیمت عمده 368,280 ریال (10 به بالا)
قیمت ویژه 360,965 ریال (100 به بالا)
قیمت فوق العاده357,307 ریال (1000 به بالا)
 قیمت تک فروشی 0.536 تتر با تخفیف
3.022.882.822.79
|
توضیحات
G2053 يک راه‌حل درايور موتور پل دوگانه براي اسباب‌بازي‌ها، چاپگرها و ساير کاربردهاي مکاترونيک ارائه مي‌کند. اين دستگاه داراي دو پل H است و مي تواند دو موتور برس دار DC، يک موتور پله اي دوقطبي، شير برقي يا ساير بارهاي القايي را به حرکت درآورد. هر خروجي پل H از يک جفت ماسفت کانال N و کانال P تشکيل شده است که داراي مداري است که جريان سيم پيچ را تنظيم مي کند. با طراحي مناسب PCB، هر پل H از G2053 مي تواند تا 700 ميلي آمپر RMS (يا DC) را به طور مداوم در دماي 25 درجه سانتي گراد با منبع VM 5 ولت هدايت کند. اين دستگاه مي تواند جريان اوج حداکثر 1 آمپر در هر پل را پشتيباني کند. قابليت جريان در ولتاژهاي کمتر VM کمي کاهش مي يابد. عملکردهاي خاموش کننده داخلي با پين خروجي خطا براي حفاظت در برابر جريان اضافه، حفاظت از اتصال کوتاه، UVLO و درجه حرارت اضافي ارائه شده است. حالت خواب کم مصرف نيز ارائه شده است.
Description
The G2053 provides a dual-bridge motor driver solution for toys, printers, and other mechatronic applications.
The device has two H-bridges and can drive two DC
brushed motors, a bipolar stepper motor, solenoids, or
other inductive loads.
Each H-bridge output consists of a pair of N-channel
and P-channel MOSFETs, with circuitry that regulates
the winding current. With proper PCB design, each
H-bridge of the G2053 can drive up to 700mA RMS (or
DC) continuously, at 25°C with a VM supply of 5V. The
device can support peak currents of up to 1 A per
bridge. Current capability is reduced slightly at lower
VM voltages.
Internal shutdown functions with a fault output pin are
provided for overcurrent protection, short-circuit protection, UVLO, and overtemperature. A low-power
sleep mode is also provided.
|
