درایور موتور

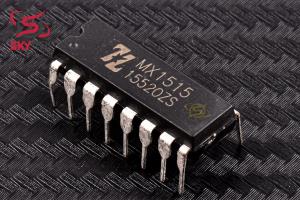

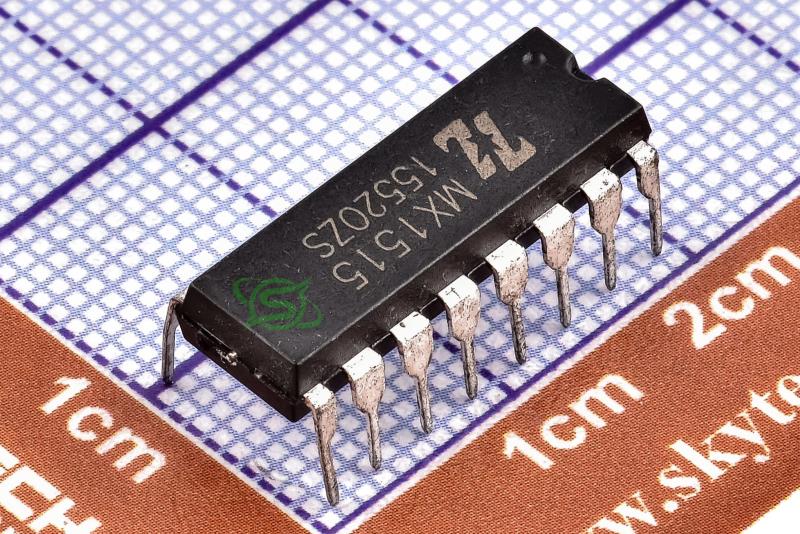

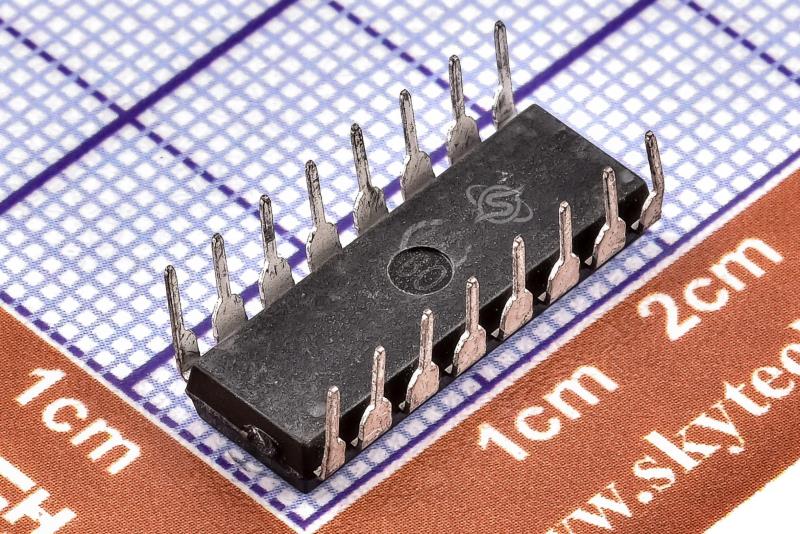

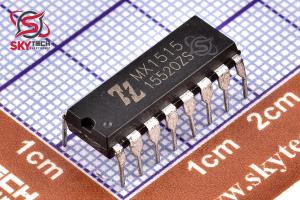

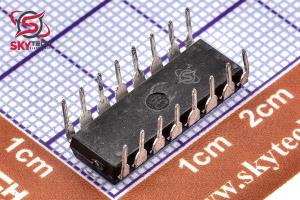

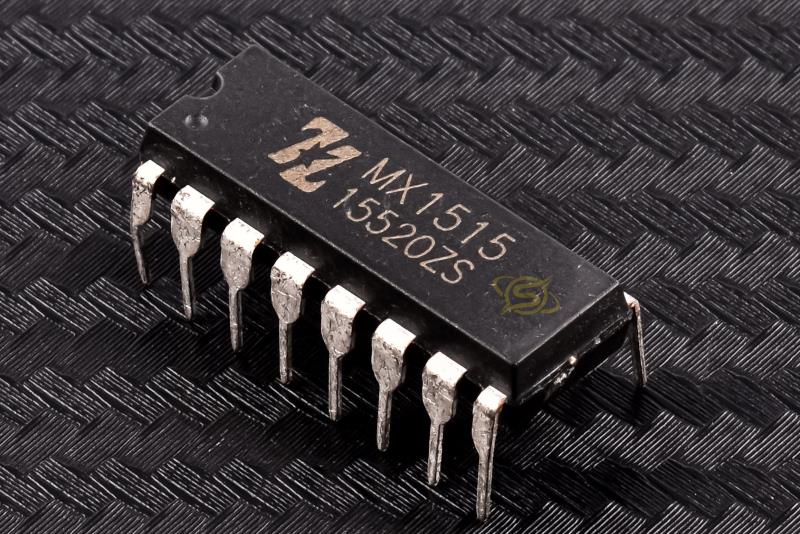

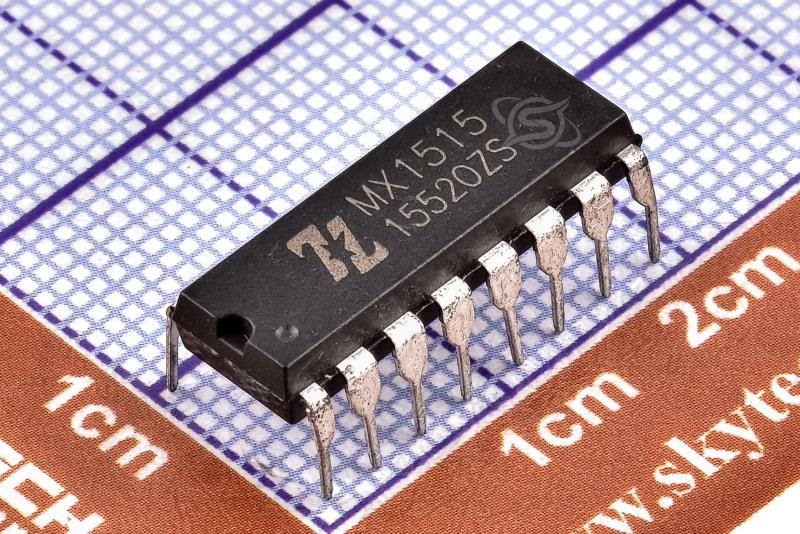

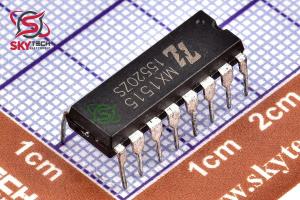

MX1515
This product provides an integrated brushed DC motor drive solution for battery-powered toys, low-voltage or battery-powered motion control applications
کیفیت: ORIGINAL(distributor) پکیج: DIP-16
قیمت تک فروشی 435,769 ریال
قیمت عمده 416,921 ریال (10 به بالا)
قیمت ویژه 409,382 ریال (100 به بالا)
قیمت فوق العاده405,613 ریال (1000 به بالا)
 قیمت تک فروشی 0.603 تتر با تخفیف
3.062.912.852.82
|
|
|
|
|
|
|
| حداکثر دماي کاري |
150 سانتيگراد |
|
| حداقل دماي کاري |
-55 سانتيگراد |
|
|
|
|
|
توضیحات
اين محصول يک راه حل يکپارچه درايو موتور brushed DC را براي اسباب بازي هاي باتري دار، برنامه هاي کنترل حرکت با ولتاژ پايين يا باتري ارائه مي دهد. اين مدار يک مدار محرکه پل H دو کاناله طراحي شده با ماسفت هاي قدرتي با کانال N و کانال P را ادغام مي کند که براي راندن فرمان و محرک چرخ عقب ماشين هاي اسباب بازي برقي مناسب است. مدار داراي محدوده ولتاژ عملياتي گسترده اي است (از 2 ولت تا 9.6 ولت)، حداکثر جريان خروجي پيوسته درايو فرمان به 1.5 آمپر و حداکثر جريان خروجي حداکثر به 2.5 آمپر مي رسد. حداکثر جريان خروجي پيوسته درايو چرخ عقب به 1.5 آمپر و حداکثر جريان خروجي حداکثر تا 2.5 آمپر مي رسد. اين مدار درايو داراي يک مدار محافظ در برابر گرماي بيش از حد داخلي است. هنگامي که جريان بار عبوري از مدار درايو بسيار بيشتر از حداکثر جريان پيوسته مدار باشد، دماي اتصال تراشه در داخل مدار به دليل محدوديت ظرفيت اتلاف حرارت پکيج به سرعت افزايش مي يابد. هنگامي که از مقدار تنظيم شده (مقدار معمول 150 درجه سانتيگراد) فراتر رفت، مدار داخلي فوراً خاموش مي شود. لوله برق خروجي را قطع کنيد، جريان بار را قطع کنيد و از خطرات ايمني مانند دود و آتش سوزي ناشي از بسته پلاستيکي ناشي از افزايش مداوم دما جلوگيري کنيد. مدار هيسترزيس دمايي تعبيه شده تضمين مي کند که مدار اجازه کنترل مدار را تا زماني که به دماي مطمئن بازنگردد، ندارد.
Description
to 2.5A. This drive circuit has a built-in overheat protection circuit. When the load current passing through the drive circuit is much greater than the maximum continuous current of the circuit, the junction temperature of the chip inside the circuit will rise rapidly due to the limitation of the heat dissipation capacity of the package. Once it exceeds the set value (typical value 150°C), the internal circuit will be shut down immediately. Cut off the output power tube, cut off the load current, and avoid safety hazards such as smoke and fire caused by the plastic package caused by continuous temperature rise. The built-in temperature hysteresis circuit ensures that the circuit is not allowed to control the circuit until it returns to a safe temperature
|
