کنترل کننده موتور

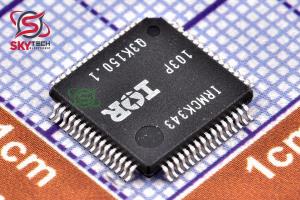

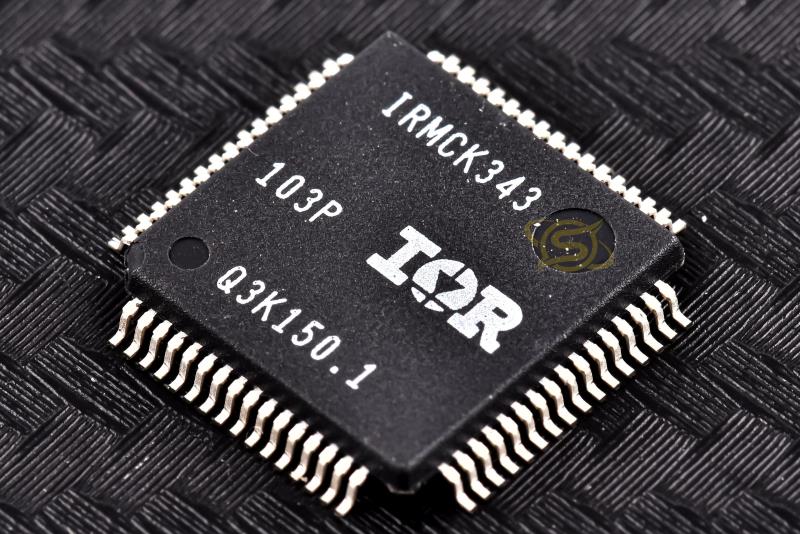

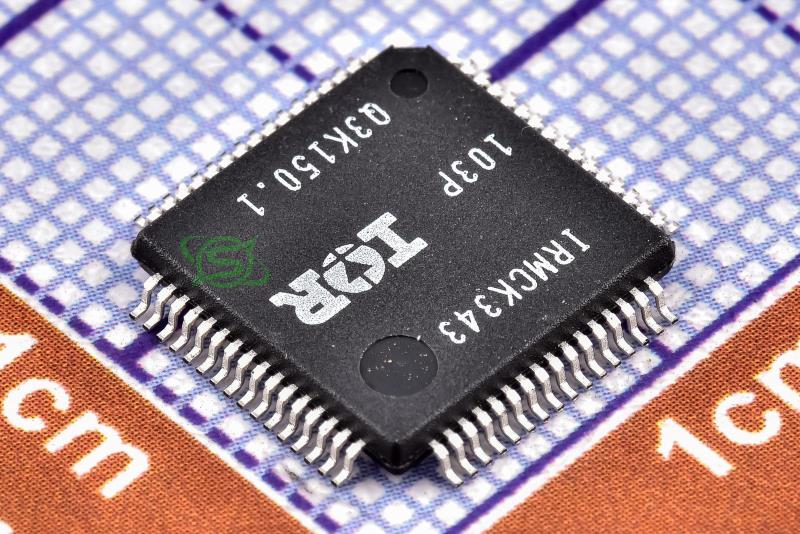

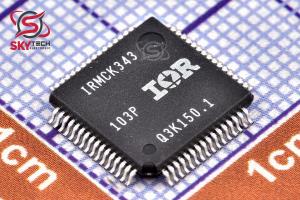

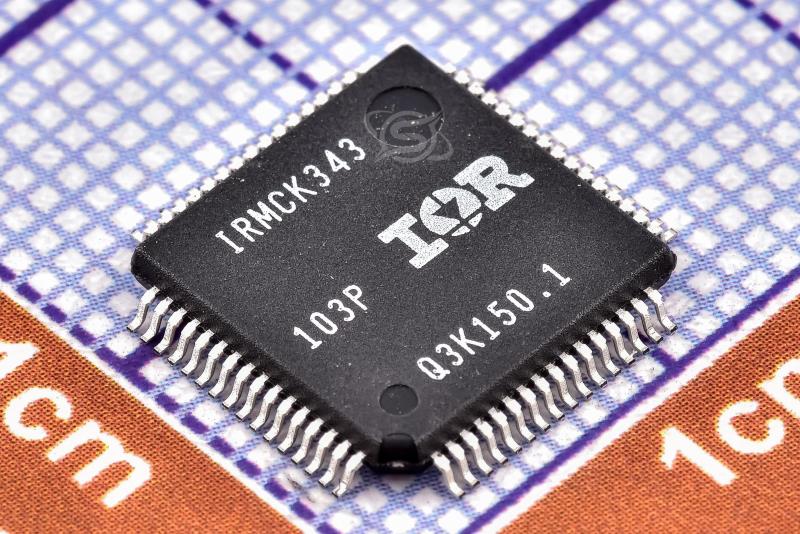

IRMCK343
Sensorless Motor Control IC for Appliances
کیفیت: ORIGINAL(distributor) پکیج: QFP-64
قیمت تک فروشی 3,186,781 ریال
قیمت عمده 3,041,696 ریال (10 به بالا)
قیمت ویژه 2,983,662 ریال (100 به بالا)
قیمت فوق العاده2,954,645 ریال (1000 به بالا)
 قیمت تک فروشی 3.697 تتر با تخفیف
20.1619.218.8218.62
|
|
|
|
|
| نوع محصول |
Motor Control IC |
|
| حداکثر دماي کاري |
85 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
|
|
| شرکت توليد کننده |
IRMCK343 |
|
توضیحات
IRMCK343 يک آي سي کنترل حرکت مبتني بر OTP با کارايي بالا است که عمدتاً براي کاربردهاي لوازم خانگي طراحي شده است. IRMCK343 براي دستيابي به راه حل هاي کنترلي کم هزينه و عملکرد بالا براي کنترل موتور لوازم خانگي معکوس پيشرفته طراحي شده است. IRMCK343 شامل دو موتور محاسباتي است. يکي موتور کنترل حرکت (MCETM) براي کنترل بدون حسگر موتورهاي آهنرباي دائم است. ديگري يک ميکروکنترلر 8 بيتي با سرعت بالا (8051) است. هر دو موتور محاسباتي در يک تراشه يکپارچه يکپارچه شده اند. MCETM شامل مجموعه اي از عناصر کنترلي مانند Proportional Plus Integral، Vector Rotator، Angle estimator، Multiply/Divide، Low loss SVPWM، Single Shunt IFB است. کاربر مي تواند با اتصال اين عناصر کنترلي با استفاده از يک کامپايلر گرافيکي، يک الگوريتم کنترل حرکت را برنامه ريزي کند. اجزاي کليدي الگوريتم‌هاي کنترل بدون حسگر، مانند تخمين‌گر زاويه، به‌عنوان بلوک‌هاي کنترلي از پيش تعريف‌شده کامل که در سخت‌افزار پياده‌سازي شده‌اند، ارائه مي‌شوند. يک مدار و الگوريتم آنالوگ/ديجيتال منحصر به فرد براي پشتيباني کامل از بازسازي جريان تک شنت نيز ارائه شده است. ميکروکنترلر 8051 دستورات 2 سيکلي را اجرا مي کند (60MIPS در 120 مگاهرتز). ميکروکنترلر MCE و 8051 از طريق RAM دو پورت براي پردازش سيگنال نظارت و ورودي فرمان متصل مي شوند. يک کامپايلر گرافيکي پيشرفته براي MCETM به طور يکپارچه در محيط MATLAB/Simulink ادغام شده است.
در حالي که ابزارهاي شبيه ساز مبتني بر JTAG شخص ثالث براي پيشرفت هاي 8051 پشتيباني مي شوند. IRMCK343 داراي يک بسته کوچک بدون سرب QFP64 پين است.
Description
IRMCK343 is a high performance OTP based motion control IC designed primarily for appliance applications. IRMCK343 is designed to achieve low cost and high performance control solutions for advanced inverterized appliance motor control. IRMCK343 contains two computation engines. One is Motion Control Engine (MCETM) for sensorless control of permanent magnet motors; the other is an 8-bit high-speed microcontroller (8051). Both computation engines are integrated into one monolithic chip. The MCETM contains a collection of control elements such as Proportional plus Integral, Vector rotator, Angle estimator, Multiply/Divide, Low loss SVPWM, Single Shunt IFB. The user can program a motion control algorithm by connecting these control elements using a graphic compiler. Key components of the sensorless control algorithms, such as the Angle Estimator, are provided as complete pre-defined control blocks implemented in hardware. A unique analog/digital circuit and algorithm to fully support single shunt current reconstruction is also provided. The 8051 microcontroller performs 2-cycle instruction execution (60MIPS at 120MHz). The MCE and 8051 microcontroller are connected via dual port RAM to process signal monitoring and command input. An advanced graphic compiler for the MCETM is seamlessly integrated into the MATLAB/Simulink environment
while third party JTAG based emulator tools are supported for 8051 developments. IRMCK343 comes with a small QFP64 pin lead-free package.
|
