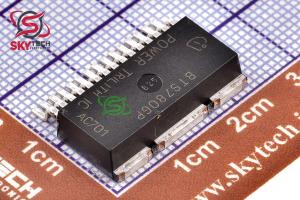

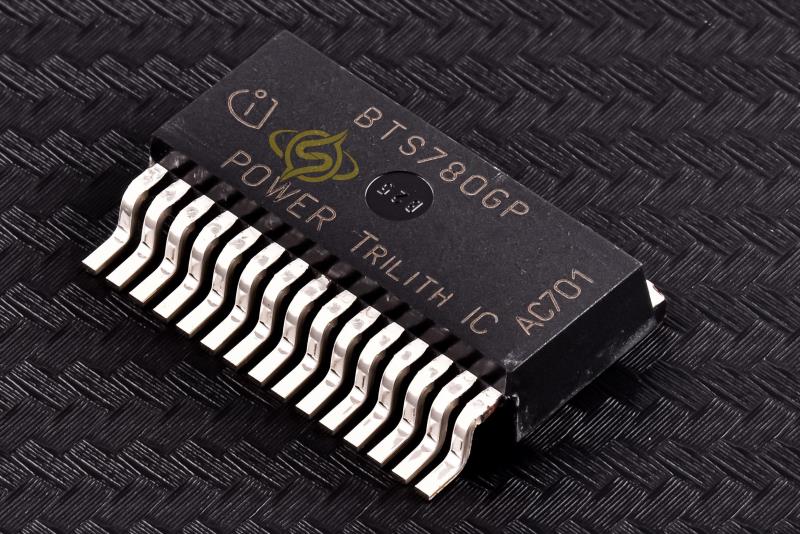

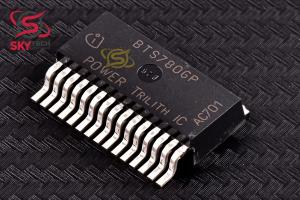

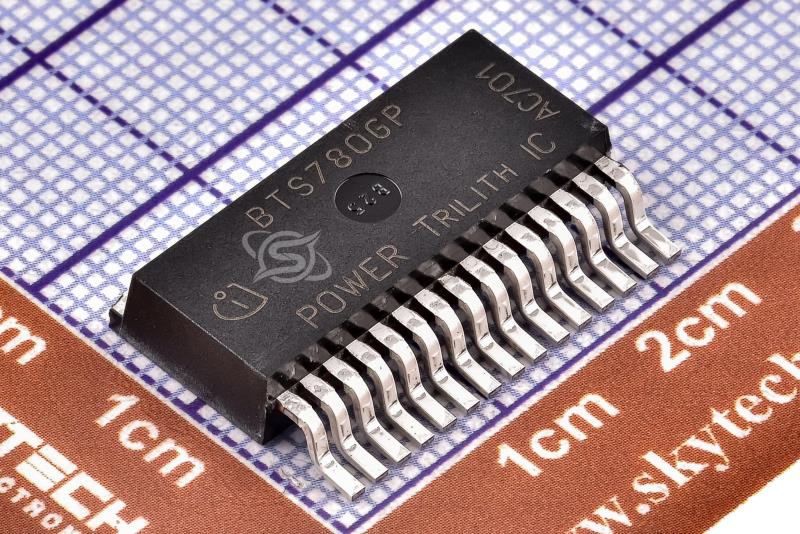

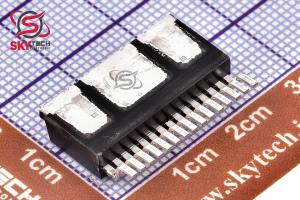

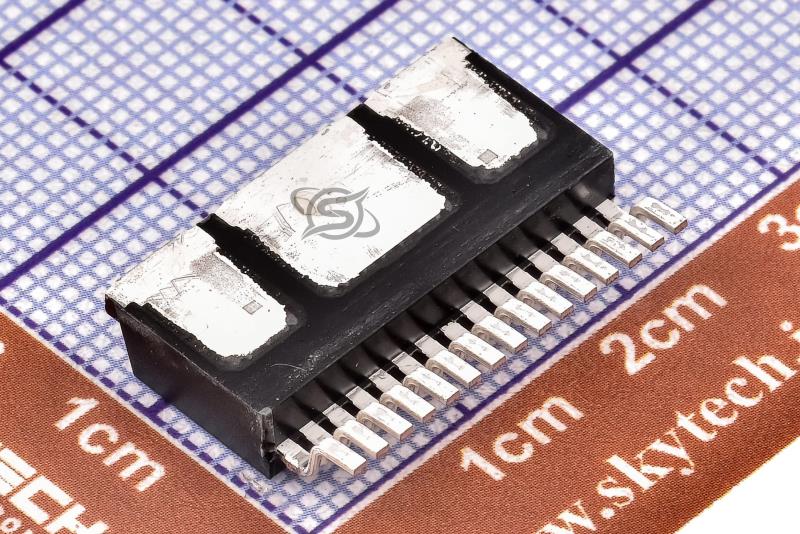

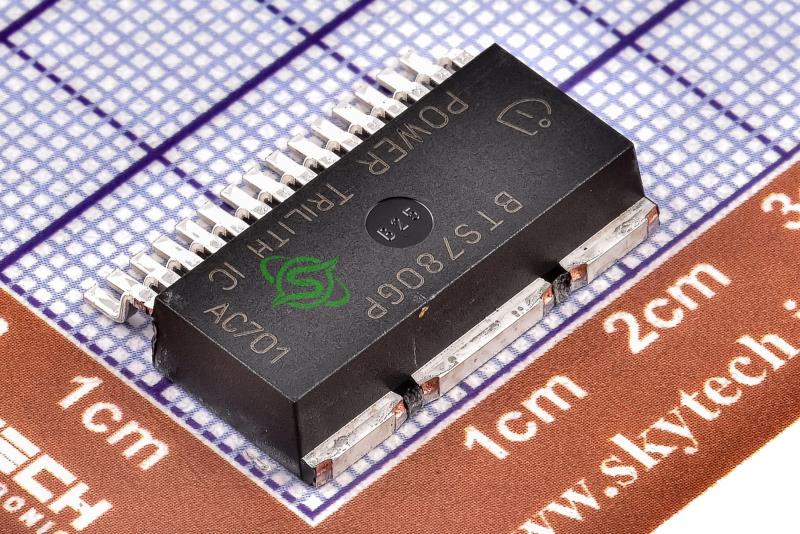

راه انداز
BTS780GP
Trilith IC With Quad switch driver
کیفیت: ORIGINAL(distributor) پکیج: P-TO263-15-1
قیمت تک فروشی 2,077,445 ریال
قیمت عمده 1,984,091 ریال (10 به بالا)
قیمت ویژه 1,946,749 ریال (100 به بالا)
قیمت فوق العاده1,928,078 ریال (1000 به بالا)
 قیمت تک فروشی 2.872 تتر با تخفیف
15.5914.8514.5514.4
|
|
|
|
|
|
|
| حداکثر دماي کاري |
150 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
|
|
| شرکت توليد کننده |
INFINEON |
|
توضیحات
BTS 780 GP بخشي از خانواده TrilithIC است که شامل يک سوئيچ دوتايي سمت بالا و دو سوئيچ سمت پايين در يک بسته P-TO263-15-1 است. "سيليکون به جاي هيت سينک" واقعي مي شود RDS بسيار کم ON اين دستگاه از اتلاف انرژي جلوگيري مي کند.
اين باعث صرفه جويي در هزينه ها در ساخت و نصب مکانيکي مي شود و کارايي را افزايش مي دهد. سوئيچ هاي سمت بالا در فناوري SMART SIPMOS® توليد مي شوند. آنها کاملاً محافظت مي شوند و حاوي مدارهاي تهويه سيگنال براي تشخيص هستند (محصول استاندارد قابل مقايسه BTS 734L1 است).
براي به حداقل رساندن RDS ON دو سوئيچ سمت پايين در فناوري سطح منطقي S-FET توليد مي شوند (محصول استاندارد قابل مقايسه BUZ 100SL است). هر تخليه از اين سه تراشه بر روي قاب هاي سرب جدا شده نصب مي شود.
منابع هر چهار ترانزيستور قدرت به پايه هاي جداگانه متصل مي شوند. بنابراين BTS 780 GP را مي توان در پيکربندي H-Bridge و همچنين در هر پيکربندي سوئيچ ديگري استفاده کرد. علاوه بر اين، امکان اضافه کردن مقاومت هاي حس جريان وجود دارد. همه اين ويژگي ها طيف گسترده اي از کاربردهاي خودرويي و صنعتي را باز مي کنند.
Description
The BTS 780 GP is part of the TrilithIC family containing one double high-side switch and two low-side switches in one P-TO263-15-1 package. “Silicon instead of heatsink” becomes true The ultra low RDS ON of this device avoids power dissipation.
It saves costs in mechanical construction and mounting and increases the efficiency.The high-side switches are produced in the SMART SIPMOS® technology. They are fully protected and contain the signal conditioning circuitry for diagnosis (the comparable standard high-side product is the BTS 734L1).
For minimized RDS ON the two low-side switches are produced in S-FET logic level technology (the comparable standard product is the BUZ 100SL). Each drain of these three chips is mounted on separated leadframes .
The sources of all four power transistors are connected to separate pins. So the BTS 780 GP can be used in H-Bridge configuration as well as in any other switch configuration. Moreover, it is possible to add current sense resistors. All these features open a broad range of automotive and industrial applications.
|
