راه انداز موتور DC

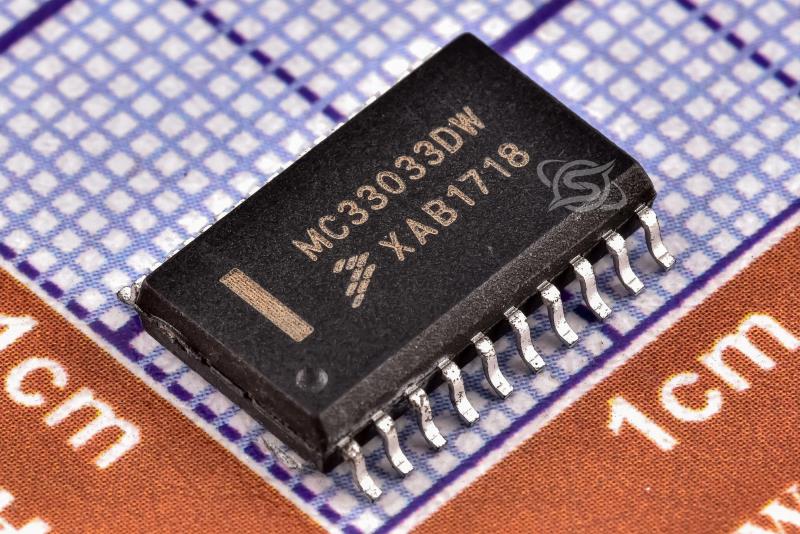

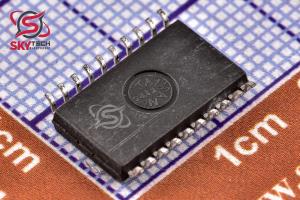

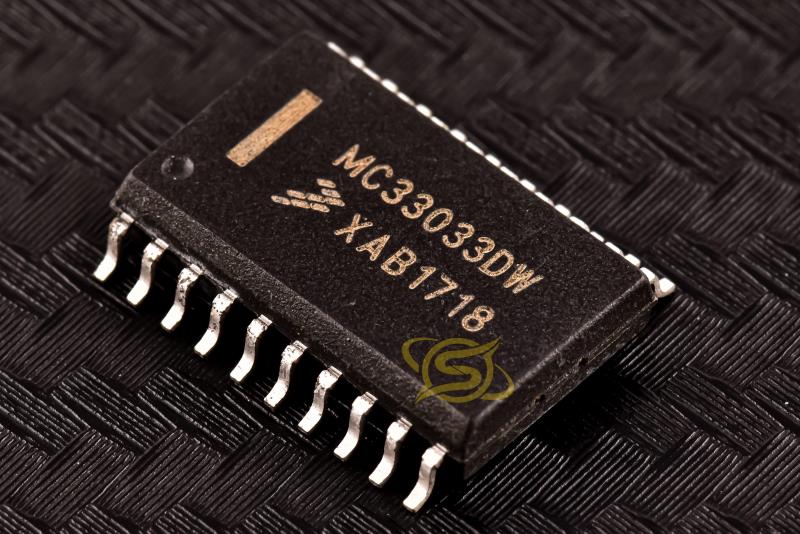

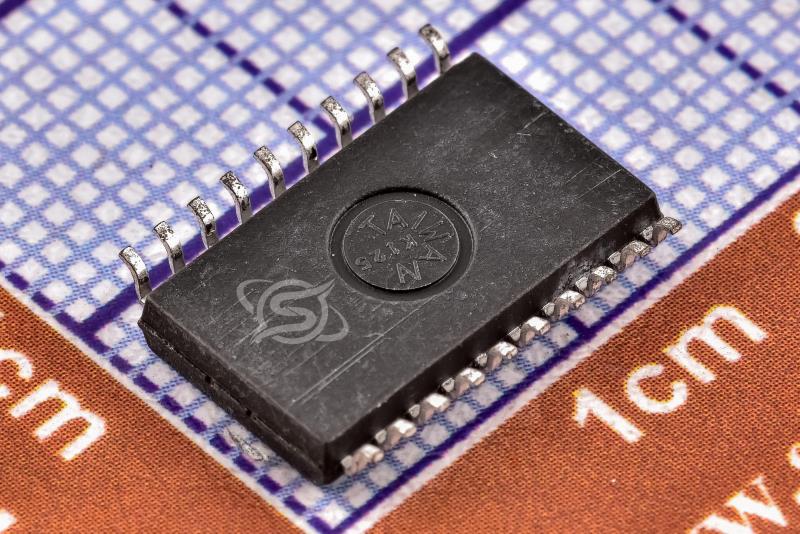

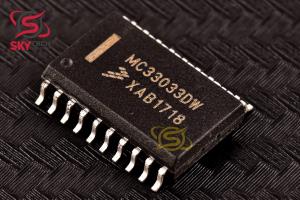

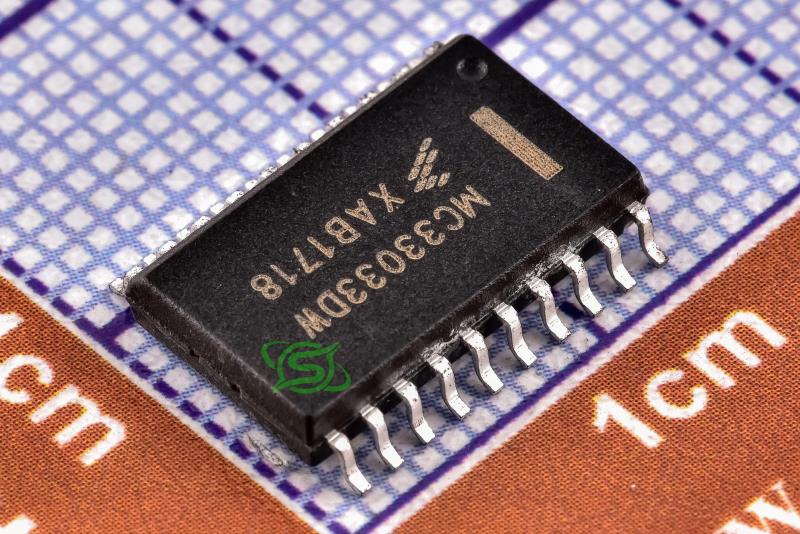

MC33033DW

Brushless DC Motor Controller

کیفیت: ORIGINAL(distributor)       پکیج: SOIC-WIDE-20

قیمت تک فروشی  1,588,409  ریال

قیمت عمده  1,513,499  ریال (10 به بالا)

قیمت ویژه  1,483,535  ریال (100 به بالا)

قیمت فوق العاده1,468,553  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 2.193  تتر با تخفیف

12.4711.8811.6411.52


تعداد موجودی در انبار : 8 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال Smd
پکيج SOIC-WIDE-20
نوع محصول DC Motor Controller
حداکثر دماي کاري 85     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
شرکت توليد کننده FREE SEMICONDUCTOR



توضیحات

اگرچه MC33033 براي کنترل موتورهاي dc بدون جاروبک طراحي شده است، اما ممکن است براي کنترل موتورهاي نوع براش dc نيز استفاده شود. شکل 45 کاربرد MC33033 را نشان مي دهد که يک پل H را هدايت مي کند که تعداد قطعات حداقلي را براي به کار انداختن يک موتور نوع براش فراهم مي کند. کليد عمليات، کد سنسور ورودي [100] است که يک درايو بالا-چپ (Q1) و يک درايو پايين-راست (Q3) زماني که پين 1 کنترل کننده در منطق 1 باشد، توليد مي کند. درايو بالا-راست (Q4)، پايين-چپ (Q2) زماني که پين 0 در منطق 0 باشد، مشخص مي شود. اين کد الزامات لازم براي درايو H-bridge را پشتيباني مي کند که هم جهت و هم کنترل سرعت را انجام مي دهد. کنترل کننده به صورت عادي با فرکانس مدوله شده با عرض پالس تقريباً 25 کيلوهرتز کار مي کند. سرعت موتور با تنظيم ولتاژ ارائه شده به ورودي غير معکوس تقويت کننده خطا که برش يا سطح مرجع PWM را ايجاد مي کند، کنترل مي شود.



Description

Though the MC33033 was designed to control brushless dc motors, it may also be used to control dc brush-type motors. Figure 45 shows an application of the MC33033 driving a H-bridge affording minimal parts count to operate a brush-type motor. Key to the operation is the input sensor code [100] which produces a top-left (Q1) and a bottom-right (Q3) drive when the controller’s Forward/Reverse pin is at logic 1; top-right (Q4), bottom-left (Q2) drive is realized when the Forward/Reverse pin is at logic0 . This code supports the requirements necessary for H-bridge drive accomplishing both direction and speed control. The controller functions in a normal manner with a pulse width modulated frequency of approximately 25 kHz. Motor speed is controlled by adjusting the voltage presented to the noninverting input of the Error Amplifier establishing the PWM s slice or reference level.
