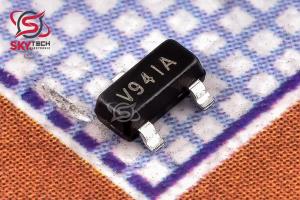

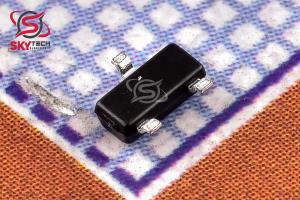

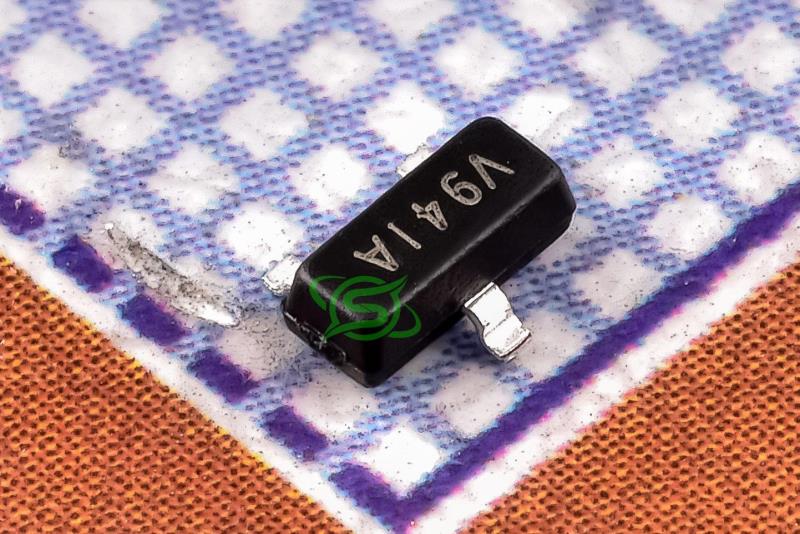

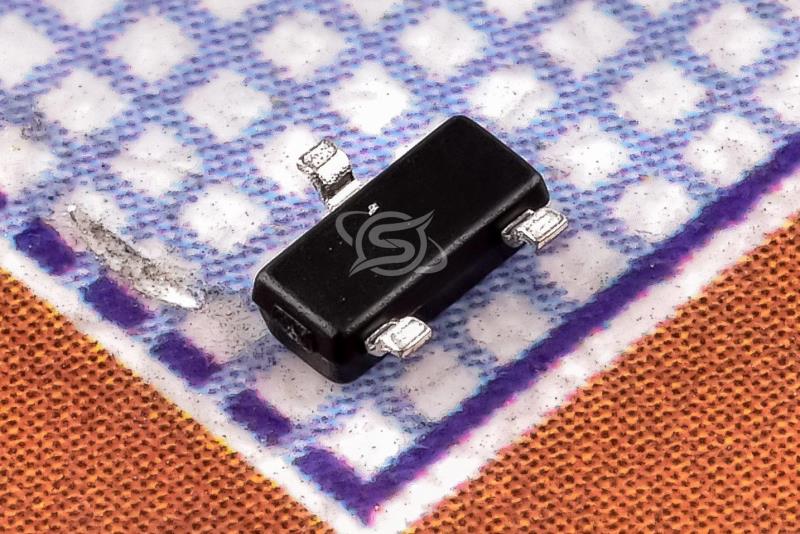

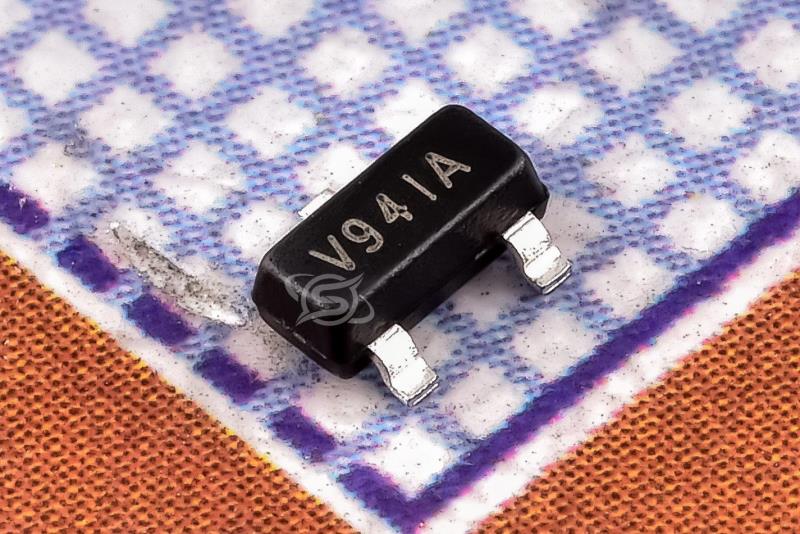

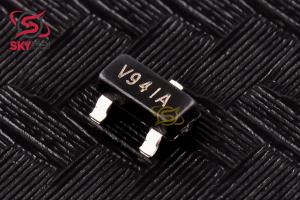

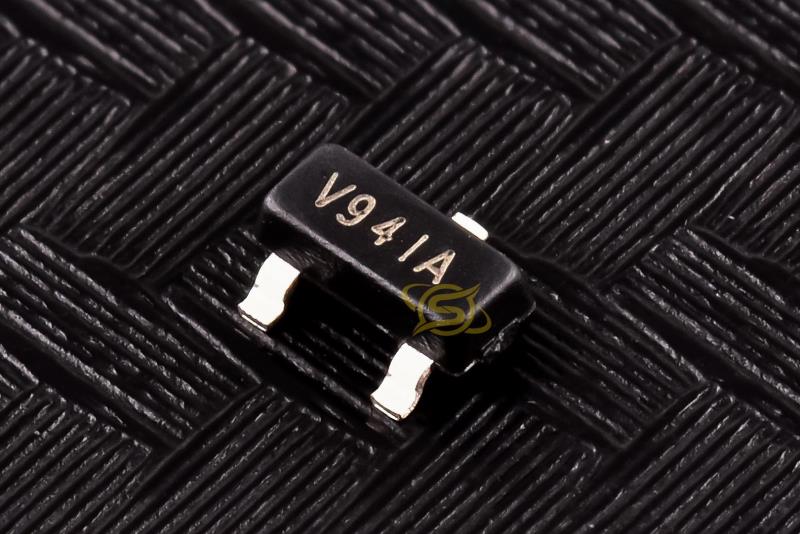

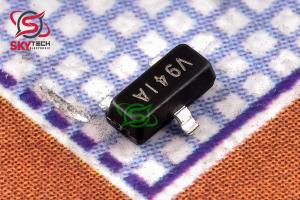

تراشه Reset مدار

APX803-23SAG-7 (V9)

3PIN MICROPROCESSOR RESET CIRCUIT

کیفیت: ORIGINAL(distributor)       پکیج: SOT-23-3

قیمت تک فروشی  136,737  ریال

قیمت عمده  130,260  ریال (10 به بالا)

قیمت ویژه  127,669  ریال (100 به بالا)

قیمت فوق العاده126,374  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.188  تتر با تخفیف

1.0510.980.97


تعداد موجودی در انبار : 50 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال Smd
پکيج SOT-23-3
نوع محصول Root circuit chip
حداکثر دماي کاري 105     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
ولتاژ ورودي 5.5     ولت
توان 0.4     وات
شرکت توليد کننده Diodes Incorporated



توضیحات

APX803/D براي مدارهاي نظارتي ريزپردازنده (UP) براي نظارت بر منابع تغذيه درUP و سيستم هاي ديجيتال استفاده مي شود. آنها قابليت اطمينان مدار عالي و هزينه کم را با حذف اجزاي خارجي و تنظيمات در هنگام استفاده با مدارهاي تغذيه 5 ولت، 3.3 ولت، 3.0 ولت فراهم مي کنند.
اين مدارها يک عملکرد واحد را انجام مي دهند: آنها يک سيگنال تنظيم مجدد را هنگام روشن شدن اعلام مي کنند و هر زمان که ولتاژ منبع تغذيه VCC به زير آستانه از پيش تعيين شده کاهش مي يابد، آن را براي مدت زمان ثابتي پس از افزايش VCC از آستانه تنظيم مجدد ثابت نگه مي دارند.
براي APX803D اين مدت حداقل 1 ميلي ثانيه است در حالي که براي ساير انواع APX803 حداقل 140 ميلي ثانيه است. مقايسه‌کننده تنظيم مجدد به گونه‌اي طراحي شده است که گذرهاي سريع در VCC را ناديده مي‌گيرد و خروجي‌ها تضمين مي‌شوند که در وضعيت منطقي صحيح براي VCC تا 1 ولت باشند.
APX803 با آستانه هاي مختلف تنظيم مجدد مناسب براي عملکرد با انواع ولتاژهاي تغذيه موجود است، با اين حال APX803D با ولتاژ آستانه 2.93 ولت در دسترس است.



Description

The APX803/D is used for microprocessor (UP) supervisory circuits to monitor the power supplies in µP and digital systems. They provide excellent circuit reliability and low cost by eliminating external components and adjustments when used with 5V, 3.3V, 3.0V powered circuits.
These circuits perform a single function: they assert a reset signal on power up and whenever the VCC supply voltage declines below a preset threshold, keeping it asserted for a fixed period of time after VCC has risen above the reset threshold.
For the APX803D this period is a minimum of 1ms while for other APX803 variants it is at least 140ms. The reset comparator is designed to ignore fast transients on VCC, and the outputs are guaranteed to be in the correct logic state for VCC down to 1V.
The APX803 is available with different reset thresholds suitable for operation with a variety of supply voltages, however the APX803D is available with a 2.93V threshold voltage.
