توضیحات

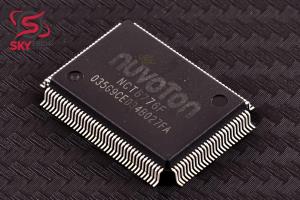

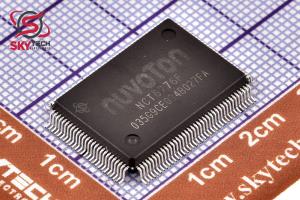

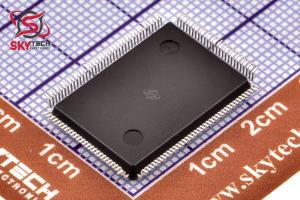

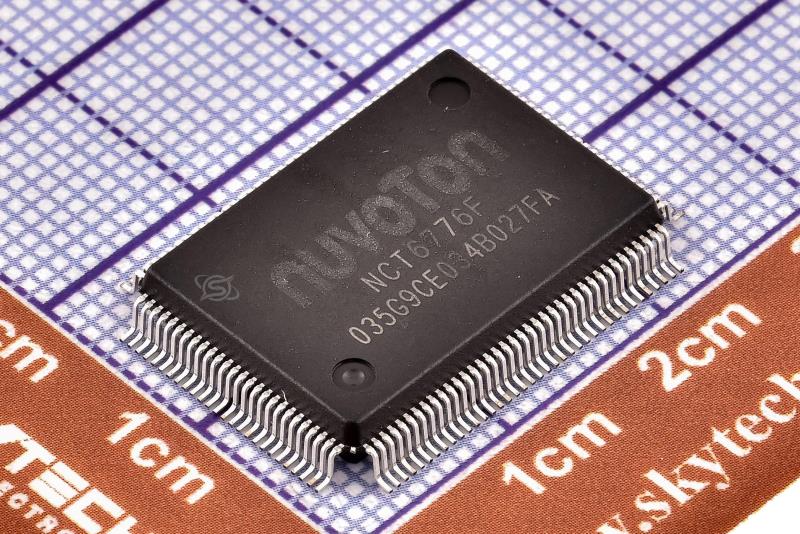

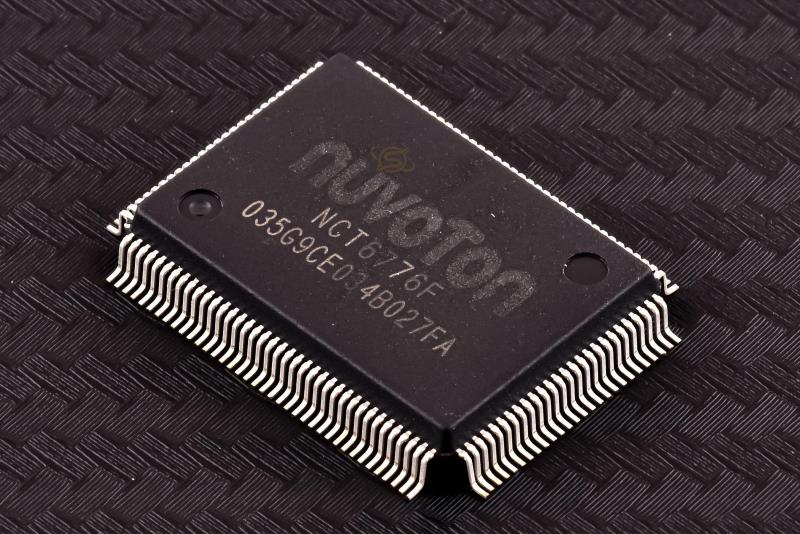

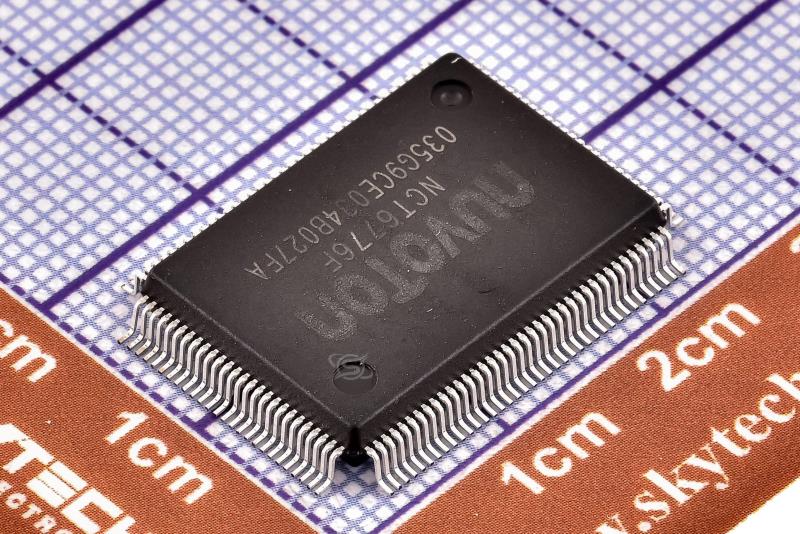

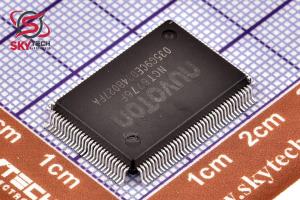

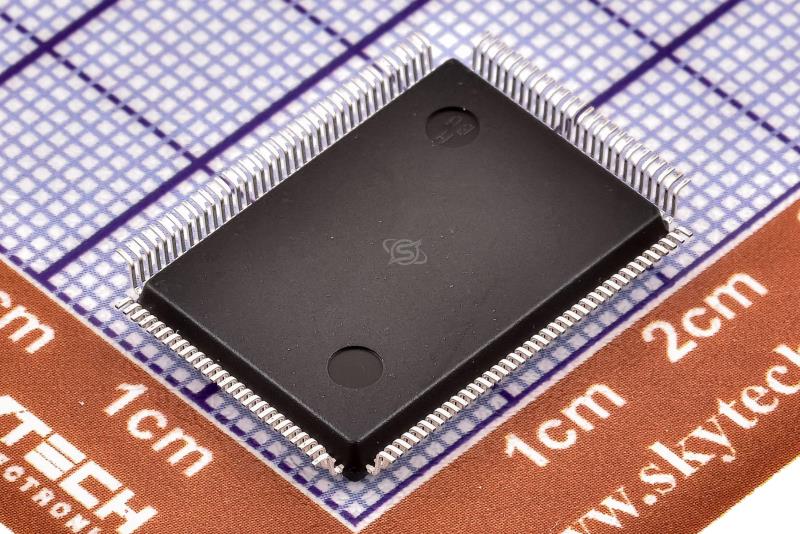

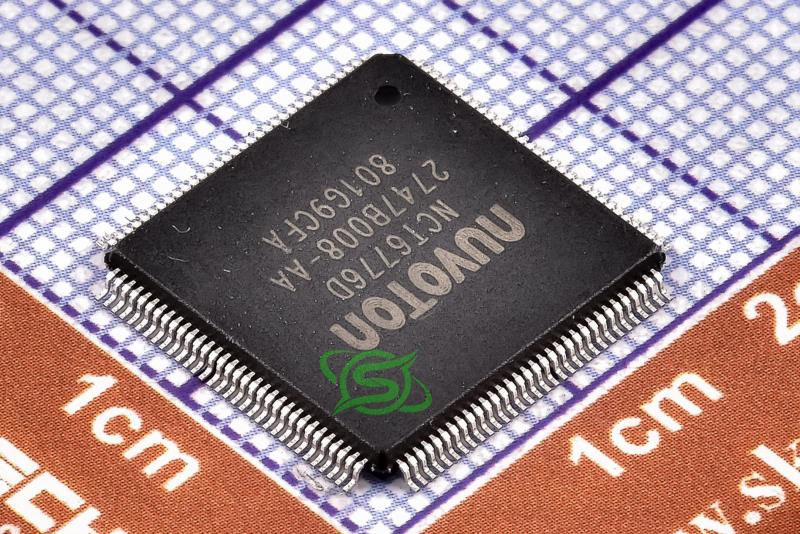

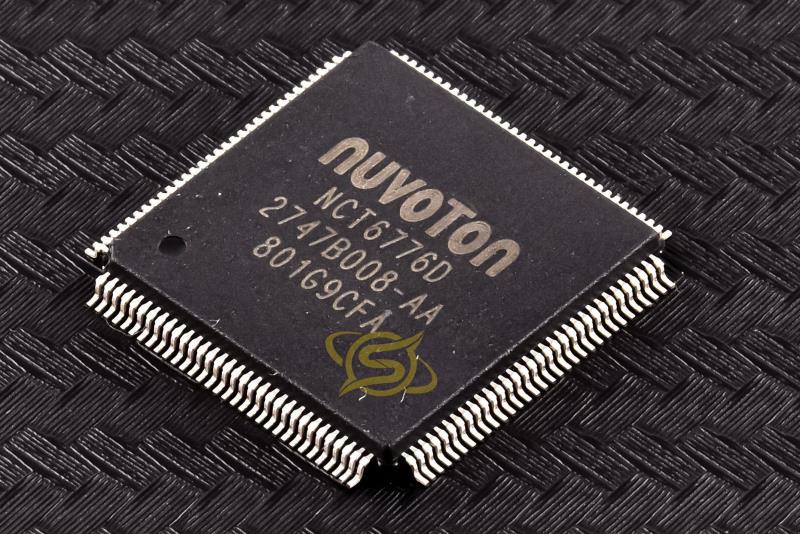

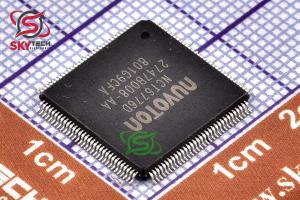

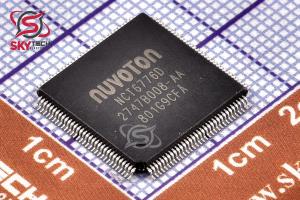

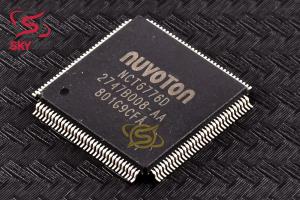

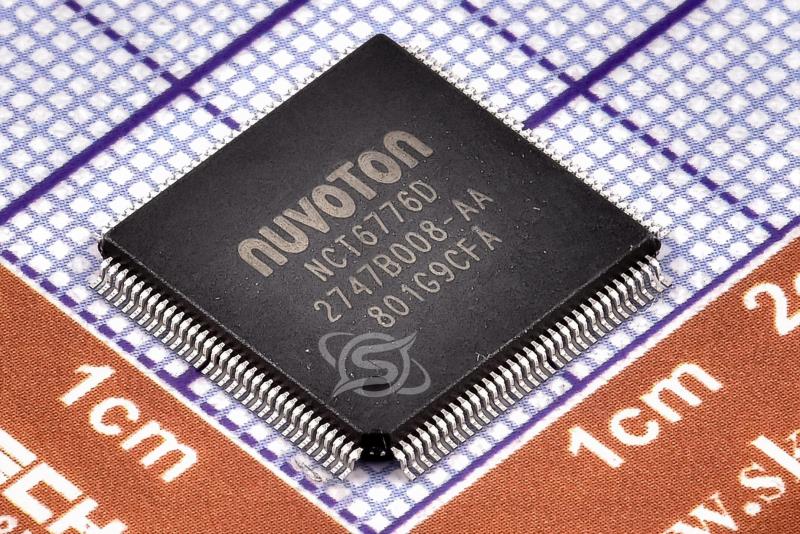

NCT6776F / NCT6776D يکي از اعضاي خط توليد سوپر I/O Nuvoton است. NCT6776F / NCT6776D چندين پارامتر مهم را در سخت افزار رايانه شخصي، از جمله ولتاژ منبع تغذيه، سرعت فن و دما نظارت مي کند. از نظر نظارت دما، NCT6776F / NCT6776D از حالت جريان (منبع جريان دوگانه) و رويکرد سنسور ترميستور استفاده مي کند. NCT6776F / NCT6776D همچنين از سيستم کنترل فن هوشمند، از جمله "SMART FANTM I و SMART FANTM IV" پشتيباني مي کند که سيستم را پايدارتر و کاربرپسندتر مي کند. NCT6776F / NCT6776D از چهار نوع درايو ديسک 360K، 720K، 1.2M، 1.44M يا 2.88M پشتيباني مي کند و نرخ انتقال داده 250 کيلوبايت بر ثانيه، 300 کيلوبايت بر ثانيه، 500 کيلوبايت بر ثانيه، 1 مگابيت بر ثانيه و 2 مگابيت بر ثانيه آداپتور درايو ديسک از عملکردهاي کنترل کننده درايو فلاپي ديسک (سازگار با استاندارد صنعتي 82077/765)، جداکننده داده، مدار پيش جبراني براي نوشتن، منطق رمزگشايي، انتخاب نرخ داده، مولد ساعت، منطق کنترل رابط درايو، و منطق وقفه و DMA پشتيباني مي کند. . چنين طيف گسترده اي از توابع ادغام شده در يک NCT6776F / NCT6776D تعداد اجزاي مورد نياز براي رابط با درايوهاي فلاپي ديسک را تا حد زيادي کاهش مي دهد.
Description
The NCT6776F / NCT6776D is a member of Nuvoton’s Super I/O product line. The NCT6776F / NCT6776D monitors several critical parameters in PC hardware, including power supply voltages, fan speeds, and temperatures. In terms of temperature monitoring, the NCT6776F / NCT6776D adopts the Current Mode (dual current source) and thermistor sensor approach. The NCT6776F / NCT6776D also supports the Smart Fan control system, including “SMART FANTM I and SMART FANTM IV, which makes the system more stable and userfriendly. The NCT6776F / NCT6776D supports four – 360K, 720K, 1.2M, 1.44M, or 2.88M – disk drive types and data transfer rates of 250 Kb/s, 300 Kb/s, 500 Kb/s, 1 Mb/s, and 2 Mb/s. The disk drive adapter supports the functions of floppy disk drive controller (compatible with the industry standard 82077/ 765), data separator, write precompensation circuit, decode logic, data rate selection, clock generator, drive interface control logic, and interrupt and DMA logic. Such a wide range of functions integrated into one NCT6776F / NCT6776D greatly reduce the number of required components to interface with floppy disk drives.
|
