حسگر اثر هال

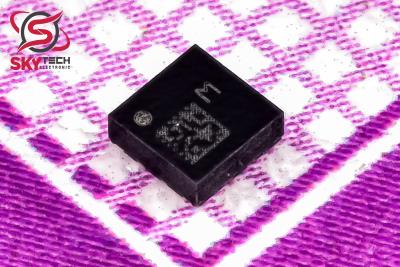

AH1809-Z-7 (H9)

LOW SENSITIVITY MICROPOWER OMNIPLOAR HALL-EFFECT SWITCH

کیفیت: ORIGINAL(distributor)       پکیج: SOT-553-5

قیمت تک فروشی  482,520  ریال

قیمت عمده  459,900  ریال (10 به بالا)

قیمت ویژه  450,852  ریال (100 به بالا)

قیمت فوق العاده446,328  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.518  تتر با تخفیف

2.522.42.352.33


تعداد موجودی در انبار : 50 عدد

تعدادی از این کالا توسط مشتری رزرو شده است

در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:










توضیحات

AH1809 يک آي‌سي سوئيچ اثر هال همه‌قطبي با حساسيت پايين و توان مصرفي بسيار کم است که براي محصولات مصرفي باتري‌خور، لوازم خانگي و تجهيزات صنعتي مانند کنتورهاي هوشمند طراحي شده است. اين چيپ بر پايه دو صفحه اثر هال و معماري پايدارشده با چاپر ساخته شده و عملکرد قابل اعتمادي را در کل بازه کاري ارائه مي‌دهد.براي پشتيباني از کاربردهاي کم‌مصرف و باتري‌محور، طراحي اين آي‌سي به‌گونه‌اي بهينه‌سازي شده که در بازه ولتاژ 2.5 تا 5.5 ولت کار کند و تنها 24 ميکرووات در 3 ولت انرژي مصرف کند. خروجي Open-Drain اين قطعه با نزديک شدن قطب شمال يا جنوب يک آهنربا به اندازه کافي قوي فعال مي‌شود.

هنگامي که چگالي شار مغناطيسي عمود بر پکيج (B) از نقطه عملکرد (Bop) بيشتر شود، خروجي فعال (سطح پايين) مي‌شود. خروجي زماني که B از نقطه آزادسازي (Brp) کمتر شود، غير فعال (قطع) خواهد شد و در نبود ميدان مغناطيسي خاموش باقي مي‌ماند.



Description

The AH1809 is a low-sensitivity, micropower, omnipolar Hall-effect switch IC designed for battery-powered consumer products, home appliances, and industrial equipment such as smart e-meters. Based on two Hall-effect plates and a chopper-stabilized architecture, it ensures reliable operation over the full working range.Optimized for low-power applications, it operates from a 2.5V to 5.5V supply and consumes only 24uW at 3V. The single open-drain output can be activated by either a north or south magnetic pole of sufficient strength.

When the magnetic flux density perpendicular to the package (B) exceeds the operate point (Bop), the output switches on (pulled low). It turns off when B falls below the release point (Brp), and remains off when no magnetic field is present.
