حسگر مغناطیسی

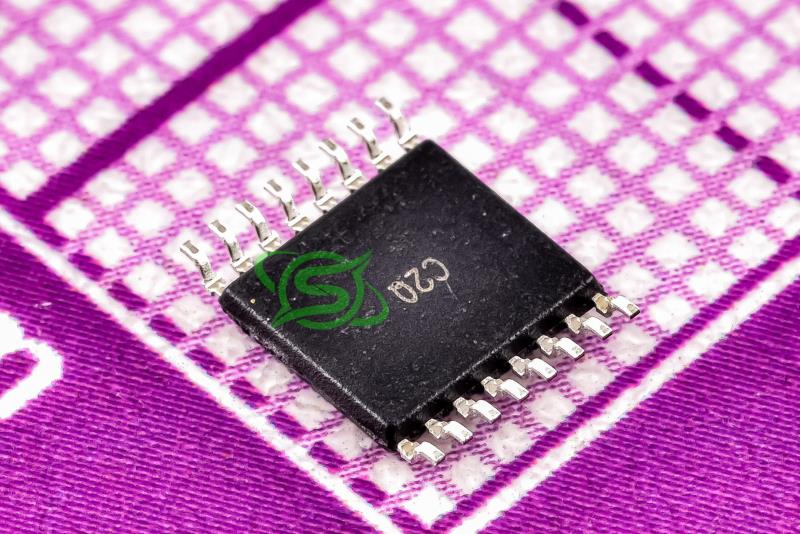

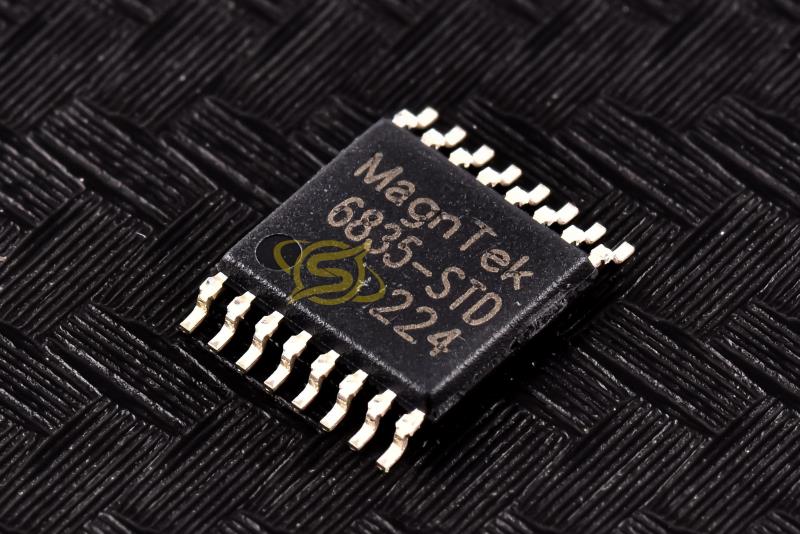

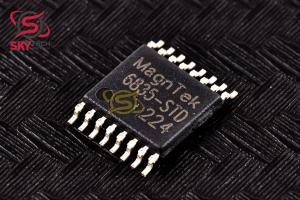

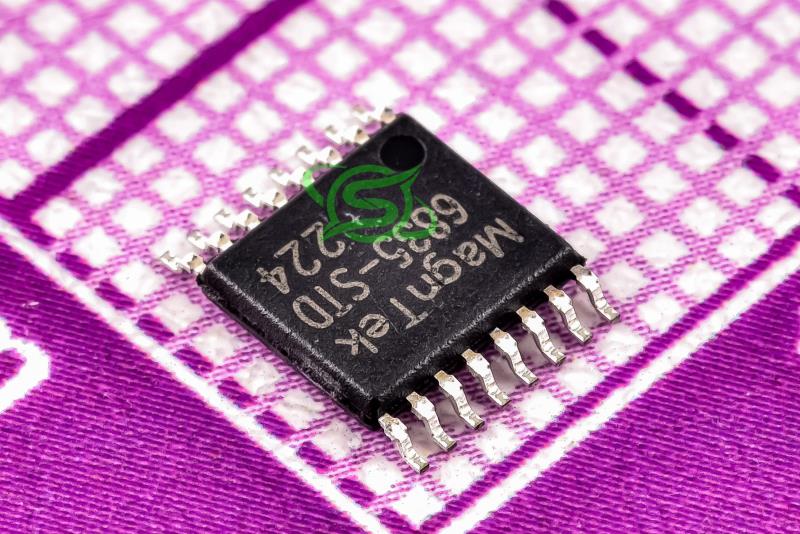

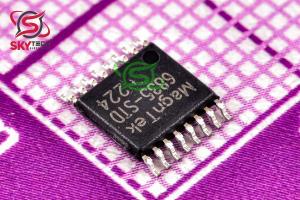

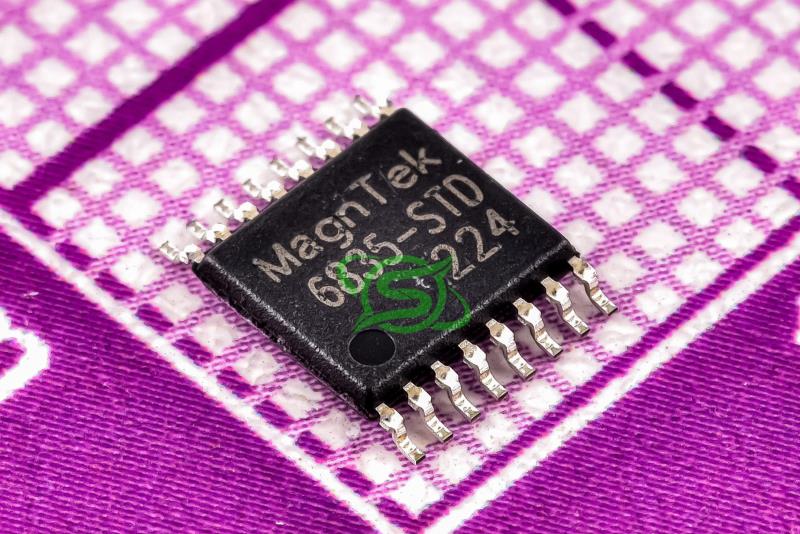

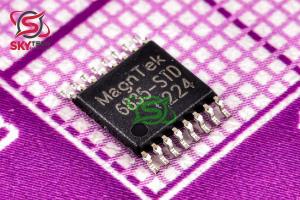

MT6835GT-STD
21bit high resolution, high precision magnetic angle encoder IC
کیفیت: ORIGINAL(distributor) پکیج: TSSOP-16
قیمت تک فروشی 4,014,500 ریال
قیمت عمده 3,824,000 ریال (10 به بالا)
قیمت ویژه 3,747,800 ریال (100 به بالا)
قیمت فوق العاده3,709,700 ریال (1000 به بالا)
 قیمت تک فروشی 3.716 تتر با تخفیف
212019.619.4
|
توضیحات
MT6835 نسل جديدي از تراشه رمزگذار زاويه اي با سرعت و دقت بالا است که بر اساس فناوري پيشرفته مغناطيسي مقاومت ناهمسانگرد (AMR) توسط Magtron Microelectronics راه اندازي شده است.
اين تراشه دو جفت پل AMR Wheatstone را در 45 درجه با يکديگر و يک مدار پردازش سيگنال اختصاصي با کارايي بالا يکپارچه مي کند. از آنجايي که دستگاه AMR در ناحيه اشباع (ميدان مغناطيسي اشباع 300 گاوس است) هنگام استفاده براي کاربردهاي اندازه گيري زاويه کار مي کند، در عملکرد واقعي، تراشه فقط به تغيير جهت ميدان مغناطيسي موازي با سطح تراشه پاسخ مي دهد و چيزي براي با قدرت ميدان مغناطيسي انجام دهيد.
بنابراين، در طول استفاده از MT6835، الزامات مربوط به خطاي پردازش خود آهنربا و خطاي فاصله نصب بين آهنربا و تراشه نسبتاً کم است. MT6835 يک رابط خروجي ABZ افزايشي را براي جايگزيني رمزگذار فوتوالکتريک سنتي فراهم مي کند.
حداکثر وضوح خروجي افزايشي 16384 پالس / دايره يا 65536 گام / دايره است. در همان زمان، MT6835 همچنين خروجي افزايشي UVW را ارائه مي دهد و وضوح از 1 تا 16 جفت قطب / دايره پشتيباني مي کند.
MT6835 يک رابط SPI 4 سيمه براي کامپيوتر ميزبان يا MCU براي خواندن مقدار زاويه مطلق 21 بيتي داخل تراشه فراهم مي کند. در عين حال، خروجي PWM تک سيم نيز مي تواند داده هاي زاويه مطلق را با وضوح 12 بيت ارائه دهد.
Description
MT6835 is a new generation of high-speed and high-precision angle encoder chip based on advanced anisotropic magnetoresistive (AMR) technology launched by Magtron Microelectronics.
The chip integrates two pairs of AMR Wheatstone bridges placed at 45° to each other and a high-performance dedicated signal processing circuit. Since the AMR device works in the saturation region (saturation magnetic field is 300 Gauss) when used for angle measurement applications, in actual operation, the chip only responds to the direction change of the magnetic field parallel to the chip surface, and has nothing to do with the magnetic field strength.
Therefore, during the use of MT6835, the requirements for the processing error of the magnet itself and the installation distance error between the magnet and the chip are relatively low. MT6835 provides an incremental ABZ output interface to replace the traditional photoelectric encoder.
The maximum resolution of the incremental output is 16384 pulses/circle or 65536 steps/circle; at the same time, MT6835 also provides incremental UVW output, and the resolution supports 1~16 pairs of poles/circle.
MT6835 provides a 4-wire SPI interface for the host computer or MCU to read the 21-bit absolute angle value inside the chip. At the same time, the single-wire PWM output can also provide absolute angle data with a resolution of 12 bits.
|
