IGBT

FGH60N60SMD

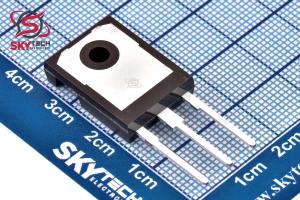

600V 60A IGBT Transistor in TO-247 Package

کیفیت: ORIGINAL(distributor)       پکیج: TO-247

قیمت تک فروشی  1,951,673  ریال

قیمت عمده  1,862,884  ریال (10 به بالا)

قیمت ویژه  1,827,368  ریال (100 به بالا)

قیمت فوق العاده1,809,610  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 3.057  تتر با تخفیف

15.7915.0414.7314.58


تعداد موجودی در انبار : موجودی تمام شده است



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال DIP
پکيج TO-247
نوع محصول IGBT
حداکثر دماي کاري 150     سانتيگراد
حداقل دماي کاري -55     سانتيگراد
ولتاژ VDS 600     ولت
Id 120     آمپر
حداکثر توان مصرفي 600     وات
حداکثر (Vgs(th 6     ولت
حداقل (Vgs(th 3.5     ولت
حداکثر ولتاژ گيت-سورس 30     ولت
ظرفيت خازني ورودي Ciss 2915     پيکو فاراد
ظرفيت خازني خروجي Coss 270     پيکو فاراد
مجموع شارژ کامل Qg 284     نانو کولن



توضیحات

IGBT ( مخفف کلمه The Insulated Gate Bipolar Transistor ) جزيي از نيمه هادي هاي قدرت بوده و در درجه اول به عنوان يک سوئيچ الکترونيکي استفاده مي‌شود. اين قطعه حامل اقليت با امپدانس ورودي بالا و قابليت بالاي حمل جريان دوقطبي مي باشد. IGBT (ترانزيستور دو قطبي با گيت عايق شده ) يک نيمه هادي جديد و کاملاً صنعتي است که از ترکيب دو نوع ترانزيستور BJT و MOSFET ساخته شده است.بسياري از طراحان، IGBT را به عنوان قطعه اي با ويژگي هاي ورودي MOSFET و ويژگي خروجي دوقطبي BJT نشان مي دهند که يک دستگاه دو قطبي که با ولتاژ کنترل مي شود.در دستگاه‌هاي جديد از اين قطعه براي سوئيچينگ سريع و بازدهي بالا استفاده مي‌شود. اين سوئيچ برق در بسياري از لوازم مدرن از جمله خودروهاي برقي، قطار، يخچال‌ها، تردميل، دستگاه‌هاي تهويه مطبوع و حتي سيستم‌هاي استريو و تقويت کننده‌ها استفاده مي‌شود. همچنين در ساخت انواع اينورترها، ترانس هاي جوش و UPS کاربرد دارد. IGBT براي بسياري از کاربردهاي الکترونيک قدرت مخصوصا در سرو موتور مدولاسيون پهناي باند(PWM) و درايوهاي سه فاز که نياز به کنترل رنج وسيعي از پهناي باند و نويز کم دارند، مناسب مي باشد. در فرکانس هاي بالاي کليدزني از يک ترانزيستور جهت کنترل سطح ولتاژ DC استفاده مي‌شود. همچنين با بالا رفتن فرکانس ، ترانزيستور ديگر خطي عمل نمي‌کند و نويز مخابراتي شديدي را با توان بالا توليد مي‌کند. به همين سبب در فرکانس کليدزني بالا از المان کم مصرف POWER MOSFET استفاده مي‌شود، اين در حالي است که با بالا رفتن قدرت، تلفات آن نيز زياد مي‌شود. اين مشکلات باعث آن شد که المان جديدي وارد بازار شود که تمامي مزاياي قطعه فوق را دارد و ديگر معايب BJT و POWER MOSFET را ندارد، اين قطعه جديد IGBT نام دارد. در طي سالهاي اخير به دليل ارزاني و مزاياي اين قطعه از آن استفاده زيادي شده است.



Description

FGH60N60SMD 600 V, 60 A Field Stop IGBT General Description Using novel field stop IGBT technology, Fairchild’s new series of field stop 2nd generation IGBTs offer the optimum performance for solar inverter, UPS, welder, telecom, ESS and PFC applications where low conduction and switching losses are essential. Features • Maximum Junction Temperature: TJ = 175oC • Positive Temperaure Co-efficient for easy Parallel Operating • High Current Capability • Low Saturation Voltage: VCE(sat) = 1.9 V(Typ.) @ IC = 60 A • High Input Impedance • Fast Switching: EOFF = 7.5 uJ/A • Tightened Parameter Distribution • RoHS Compliant Applications • Solar Inverter, UPS, Welder, PFC, Telecom, ESS
