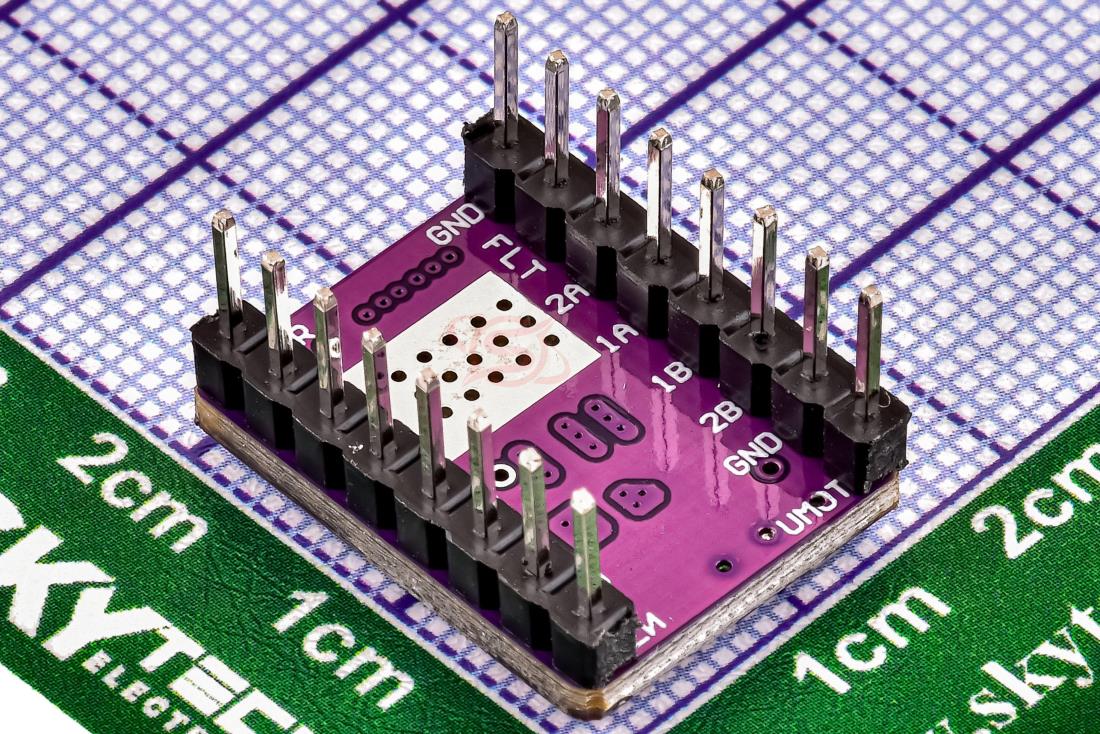

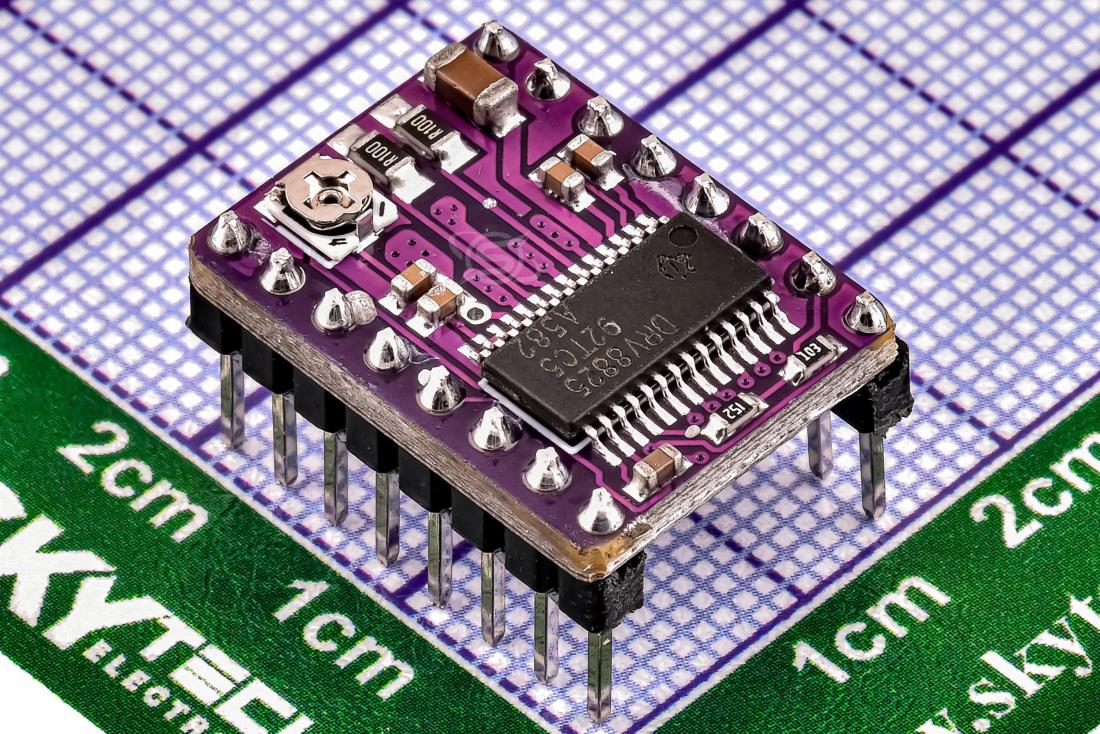

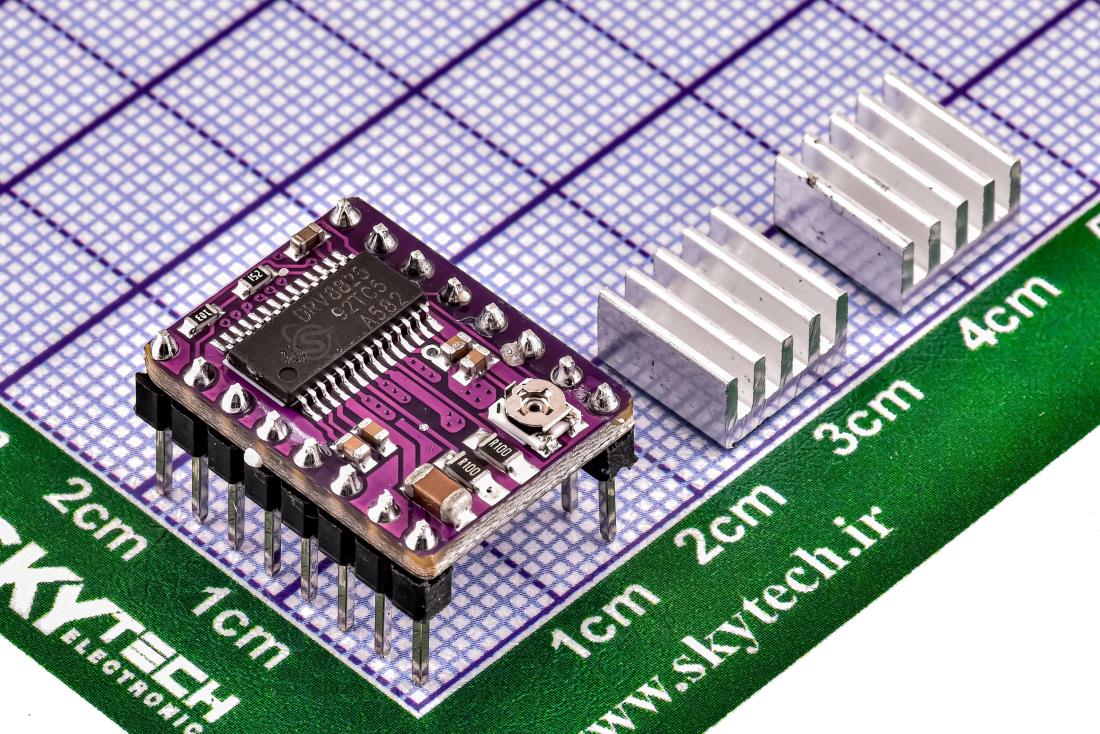

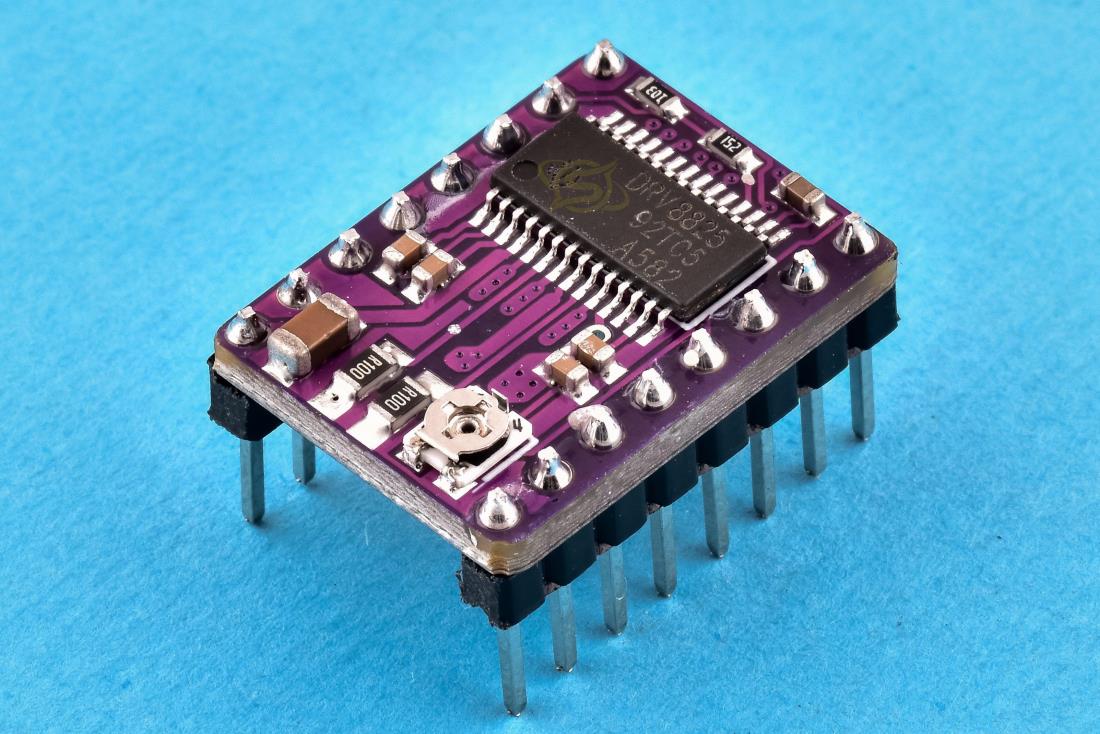

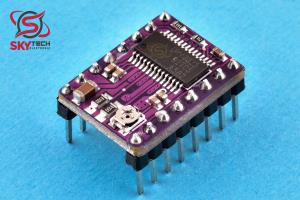

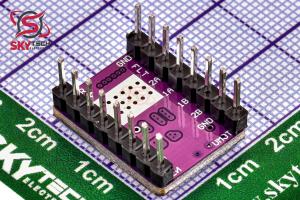

ماژول راه انداز استپر موتور

DRV8825 MODULE

2.2A output current per coil Stepper motor Driver module

کیفیت: ORIGINAL(distributor)       پکیج:

قیمت تک فروشی  2,007,580  ریال

قیمت عمده  1,885,622  ریال (10 به بالا)

قیمت ویژه  1,849,034  ریال (100 به بالا)

قیمت فوق العاده1,830,740  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 2.849  تتر با تخفیف

15.5214.5514.2614.11


تعداد موجودی در انبار : 18 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:










توضیحات

ماژول DRV8825 يک درايور استپر موتور شامل يک برد کمکي TI DRV8825 براي راه اندازي موتورهاي استپر دوقطبي بصورت ميکرواستپ است. اين ماژول داراي پين خروجي و اينترفيس که تقريبا برابر برد درايور استپر A4988 است که مي تواند در بالاترين سطح عملکرد جايگزيني مناسب براي اين برد در بسياري از پروژه ها باشد. از ويژگي هاي اين ماژول مي توان به تنظيم محدوده جريان ،داشتن محافظ در برابر مصرف جريان اضافي و افزايش دما بيش از حد و همچنين داراي 6 ميکرواستپ با تفکيک پذيري تا 1/32 استپ نام برد. اين ماژول با ولتاژ 8.2 تا 45 ولت کار مي کند و مي تواند در هر فاز بدون هرگونه هيت سينک و جريان هواي فن حداکثر تا 1.5A جريان دهي کند.( با ايجاد خنک سازي موثر تا 2.2A). اين ماژول با بردهاي آردينو کاملا سازگار است. ويژگي ها داراي رابط کنترلي ساده براي جهت و استپ داراي 6 حالت متفاوت تفکيک پذيري استپ: استپ کامل، نيم استپ، ¼ استپ، 1/8 استپ، 1/8 استپ، 1/16 استپ و 1/32 استپ کنترل قابل تنظيم جريان براي داشتن ماکزميم جريان خروجي با استفاده از پتانسيومتر ماکزيمم ولتاژ 45 ولت داراي رگولاتور داخلي قابليت ارتباط مستقيم با ولتاژ 3.3 ولت و 5 ولت سيستم داراي محافظ ولتاژ ، جريان و حرارت با قابليت shutdown



Description

This product is a carrier board or breakout board for TI’s DRV8825 stepper motor driver; we therefore recommend careful reading of the DRV8825 datasheet (1MB pdf) before using this product. This stepper motor driver lets you control one bipolar stepper motor at up to 2.2 A output current per coil (see the Power Dissipation Considerations section below for more information). Here are some of the driver’s key features: Simple step and direction control interface Six different step resolutions: full-step, half-step, 1/4-step, 1/8-step, 1/16-step, and 1/32-step Adjustable current control lets you set the maximum current output with a potentiometer, which lets you use voltages above your stepper motor’s rated voltage to achieve higher step rates Intelligent chopping control that automatically selects the correct current decay mode (fast decay or slow decay) 45 V maximum supply voltage Built-in regulator (no external logic voltage supply needed) Can interface directly with 3.3 V and 5 V systems Over-temperature thermal shutdown, over-current shutdown, and under-voltage lockout Short-to-ground and shorted-load protection 4-layer, 2 oz copper PCB for improved heat dissipation Exposed solderable ground pad below the driver IC on the bottom of the PCB Module size, pinout, and interface match those of our A4988 stepper motor driver carriers in most respects (see the bottom of this page for more information)
