تراشه ناظر مدار

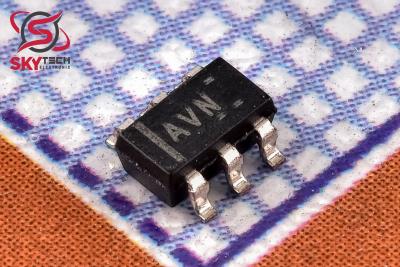

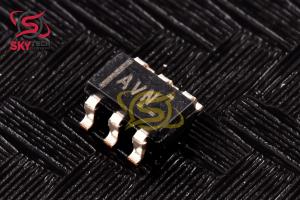

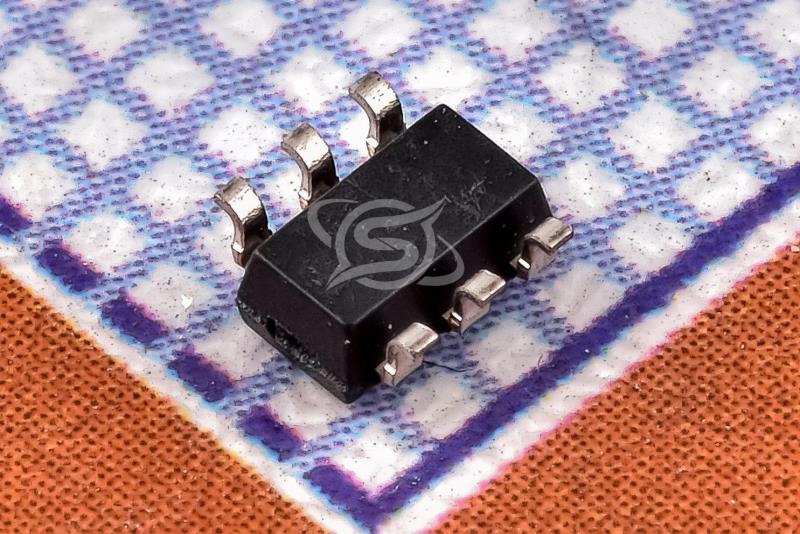

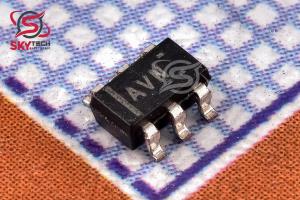

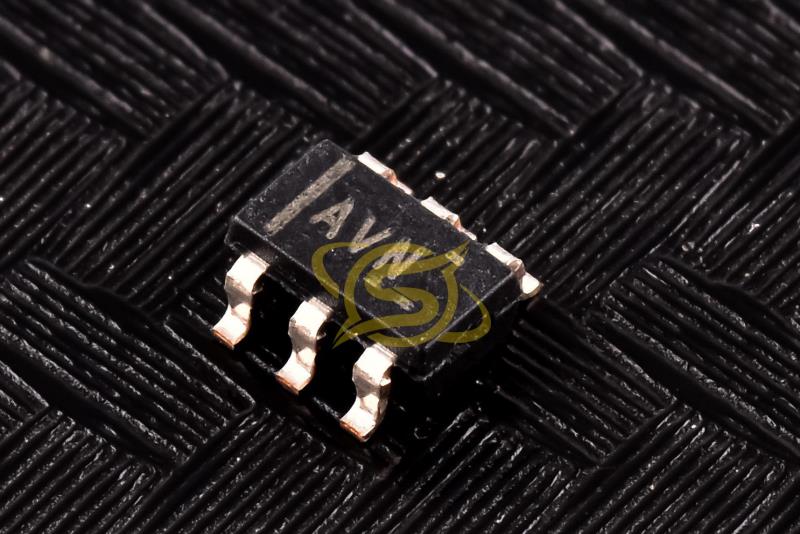

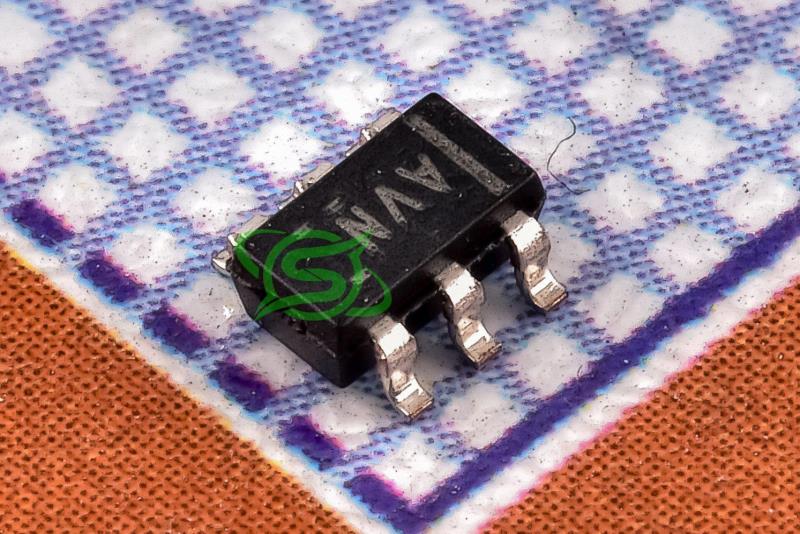

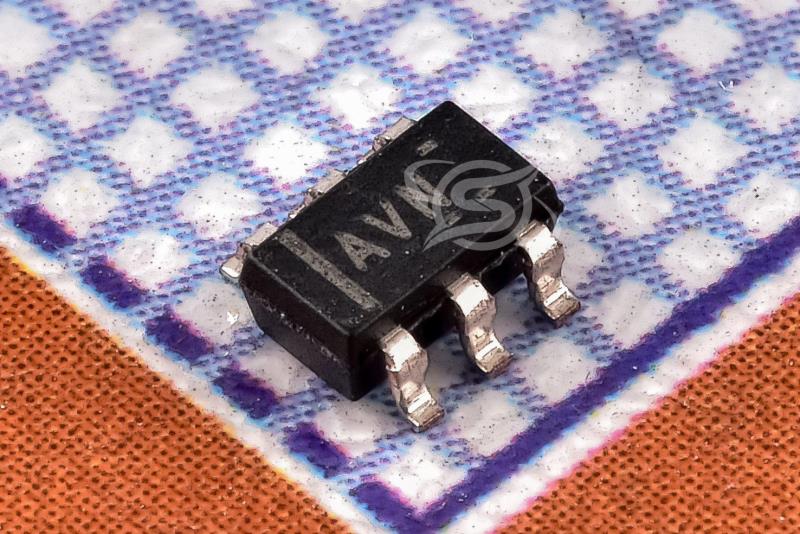

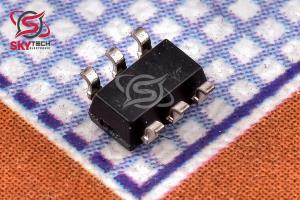

TPS3808G50DBVR (AVN)

Low-Quiescent-Current, Programmable-Delay Supervisory Circuit

کیفیت: ORIGINAL(distributor)       پکیج: SOT-23-6

قیمت تک فروشی  480,050  ریال

قیمت عمده  457,300  ریال (10 به بالا)

قیمت ویژه  448,200  ریال (100 به بالا)

قیمت فوق العاده443,650  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.562  تتر با تخفیف

2.632.52.452.42


تعداد موجودی در انبار : موجودی تمام شده است

تعدادی از این کالا توسط مشتری رزرو شده است

در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال Smd
پکيج SOT-23-6
نوع محصول Circuit supervisor chip
حداکثر دماي کاري 125     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
ولتاژ ورودي 6.5     ولت
شرکت توليد کننده Texas Instruments



توضیحات

خانواده مدارهاي نظارتي ميکروپروسسوري TPS3808 ولتاژهاي سيستم را از 0.4 ولت تا 5 ولت نظارت مي کنند و هنگامي که ولتاژ SENSE به زير آستانه از پيش تعيين شده کاهش مي يابد يا زماني که پين تنظيم مجدد دستي (MR) به پايين منطقي مي رسد، سيگنال بازنشاني تخليه باز را نشان مي دهد.
خروجي RESET براي زمان تأخير قابل تنظيم توسط کاربر پس از بازگشت ولتاژ SENSE و تنظيم مجدد دستي (MR) به بالاي آستانه هاي مربوطه پايين مي ماند.
زمان تأخير ريست را مي‌توان با جدا کردن پايه CT روي 20 ميلي‌ثانيه، با اتصال پايه CT به VDD با استفاده از مقاومت، 300 ميلي‌ثانيه، يا با اتصال پايه CT به خازن خارجي بين 1.25 ميلي‌ثانيه تا 10 ثانيه تنظيم کرد.
دستگاه TPS3808 داراي جريان خاموش معمولي بسيار کم 2.4 ميکرو آمپر است، بنابراين براي برنامه هاي کاربردي با باتري مناسب است. اين در بسته هاي SOT-23 و 2 ميلي متر × 2 ميلي متر WSON موجود است و به طور کامل در محدوده دمايي - 40 درجه سانتي گراد تا 125 درجه سانتي گراد (TJ ) مشخص مي شود.



Description

The TPS3808 family of microprocessor supervisory circuits monitors system voltages from 0.4 V to 5 V, asserting an open-drain RESET signal when the SENSE voltage drops below a preset threshold or when the manual reset ( MR) pin drops to a logic low.
The RESET output remains low for the user-adjustable delay time after the SENSE voltage and manual reset ( MR) return above the respective thresholds.
The reset delay time can be set to 20 ms by disconnecting the CT pin, 300 ms by connecting the CT pin to VDD using a resistor, or can be user-adjusted between 1.25 ms and 10 s by connecting the CT pin to an external capacitor.
The TPS3808 device has a very low typical quiescent current of 2.4 micro A, so it is wellsuited to battery-powered applications. It is available in the SOT-23 and 2-mm × 2-mm WSON packages, and is fully specified over a temperature range of - 40°C to 125°C (TJ ).
