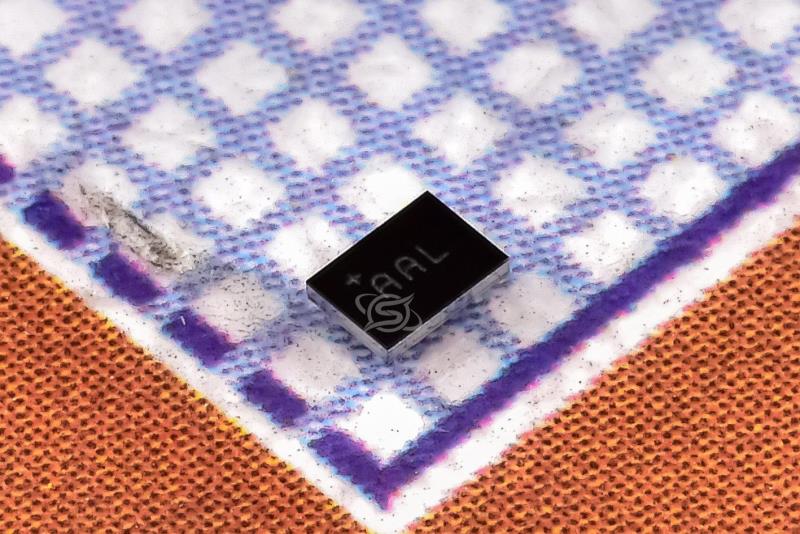

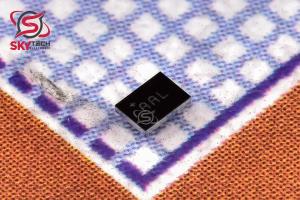

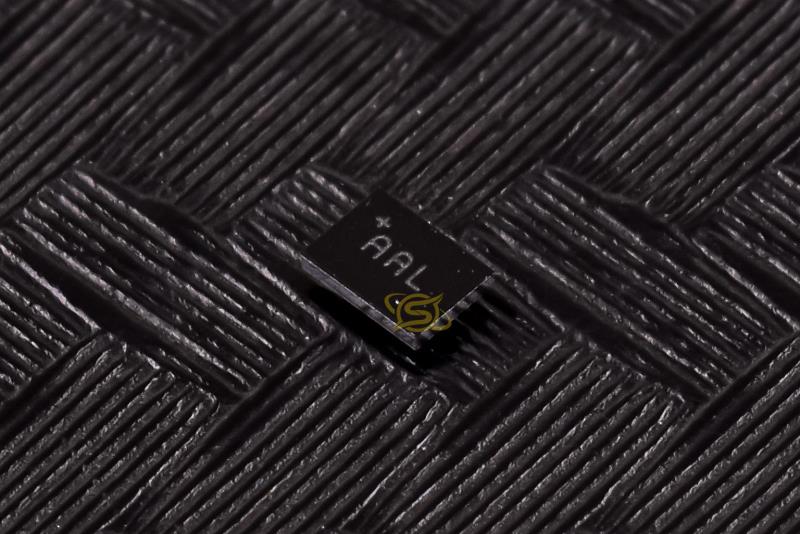

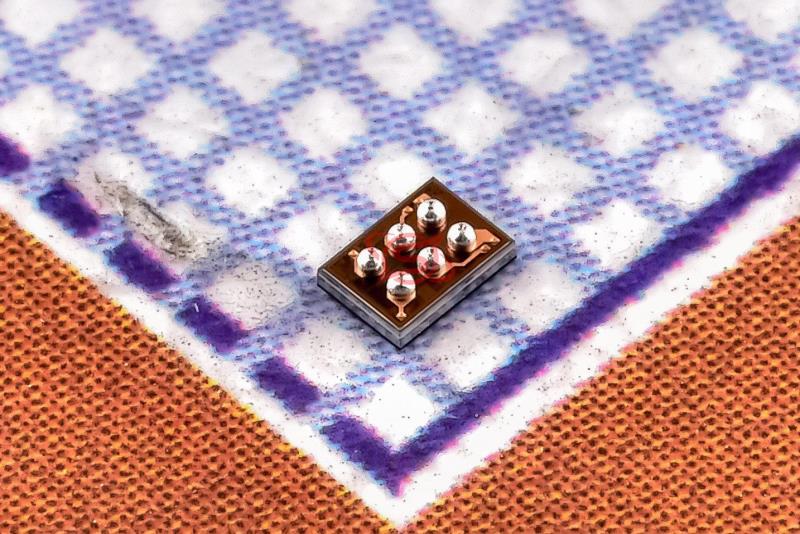

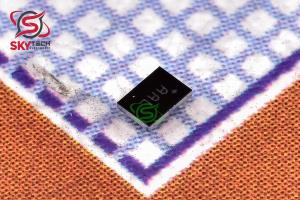

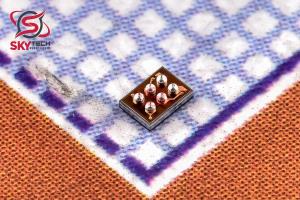

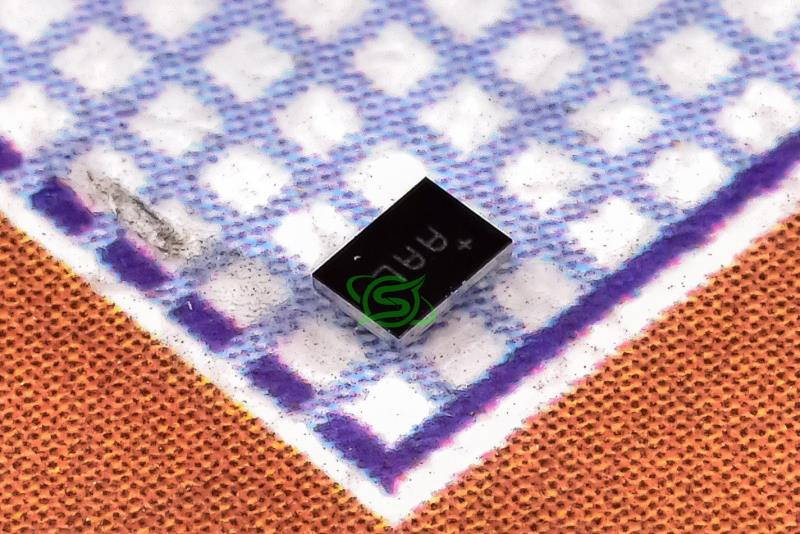

تراشه ناظر ولتاژ
MAX16164ANT0D
NanoPower On/Off Controller with Programmable Sleep Time
کیفیت: ORIGINAL(distributor) پکیج: WLP-6
قیمت تک فروشی 3,179,196 ریال
قیمت عمده 3,028,320 ریال (10 به بالا)
قیمت ویژه 2,967,970 ریال (100 به بالا)
قیمت فوق العاده2,937,794 ریال (1000 به بالا)
 قیمت تک فروشی 4.512 تتر با تخفیف
24.9523.7623.2823.05
|
|
|
|
|
| نوع محصول |
Voltage monitor chip |
|
| حداکثر دماي کاري |
125 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
|
|
| شرکت توليد کننده |
Analog Devices / Maxim Integrated |
|
توضیحات
MAX16163 و MAX16164 کنترلرهاي روشن/خاموش با زمان خواب قابل برنامه ريزي هستند. اين دستگاه ها يک سوئيچ پاور را براي دريچه خروجي ادغام مي کنند که جريان بار تا 200 ميلي آمپر را فراهم مي کند.
MAX16163/MAX16164 از يک مقاومت خارجي براي برنامه‌ريزي زمان خواب از طريق گذرگاه I2C استفاده مي‌کند.
هنگامي که دستگاه روشن مي شود، اتصال روي پين PB/SLP را بررسي مي کند. اگر مقاومت بين پين PB/SLP و زمين بزرگتر از 5.5M اهم باشد، دستگاه به صورت I2C قابل برنامه ريزي پيکربندي مي شود.
در غير اين صورت، دستگاه به عنوان مقاومت قابل برنامه ريزي پيکربندي مي شود. هنگامي که MAX16163 روشن مي شود، مقاومت پين PB/SLP را نسبت به زمين اندازه گيري مي کند و زمان خواب را به درستي تنظيم مي کند.
وقتي تايمر خواب منقضي مي شود، MAX16163 دوباره OUT را اعلام مي کند. هنگامي که MAX16164 روشن مي شود، مقاومت پين PB/SLP را نسبت به زمين اندازه گيري مي کند و زمان خواب را به درستي تنظيم مي کند.
Description
The MAX16163 and MAX16164 are nanopower on/off controllers with programmable sleep time. The devices integrate a power switch to gate an output, which provides up to 200mA load current.
The MAX16163/MAX16164 use either an external resistor to program the sleep time or program the sleep time through an I2C bus.
When the device powers up, it checks the connection on the PB/SLP pin; if the resistance between the PB/SLP pin and ground is larger than 5.5M ohm , the device is configured as I2C programmable.
Otherwise, the device is configured as resistor programmable. When the MAX16163 powers up, it measures the resistance on the PB/SLP pin to the ground and sets the sleep time properly.
When the sleep timer expires, the MAX16163 asserts OUT again. When the MAX16164 powers up, it measures the resistance on the PB/SLP pin to the ground and sets the sleep time properly.
|
