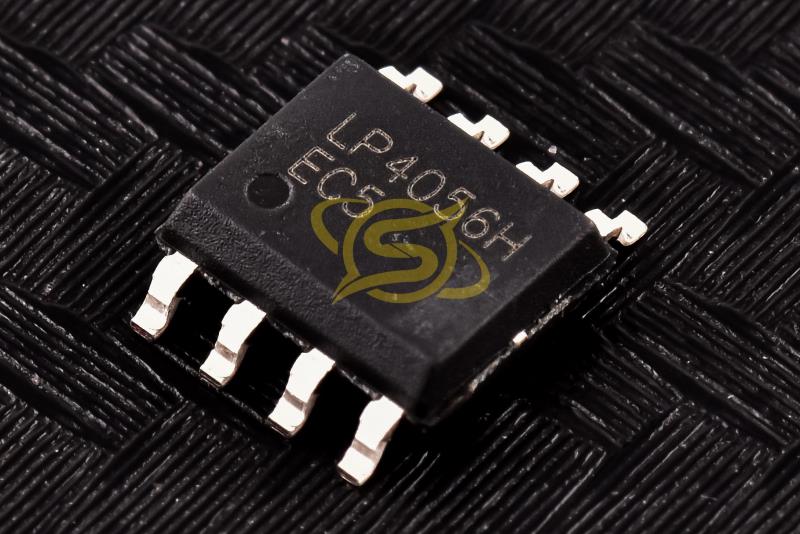

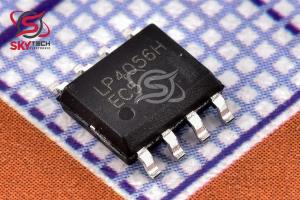

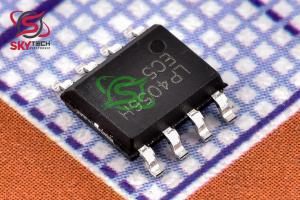

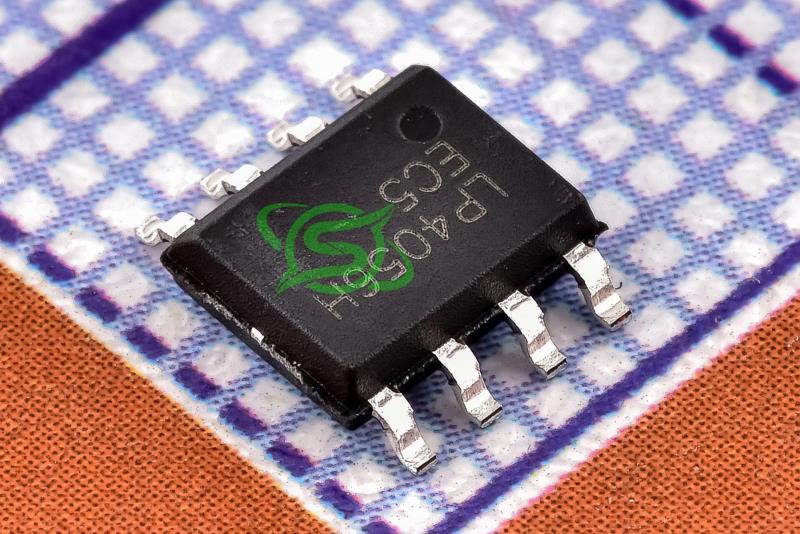

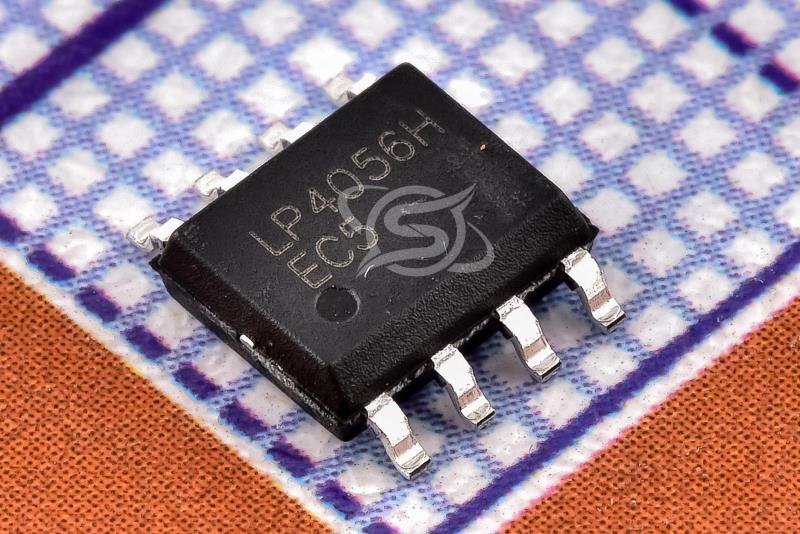

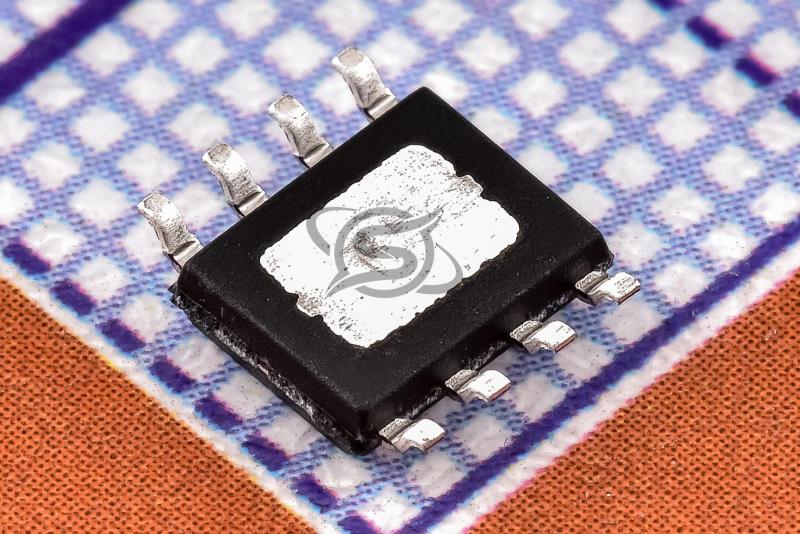

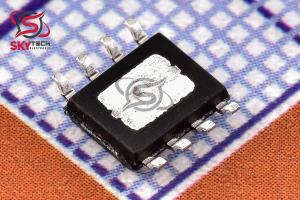

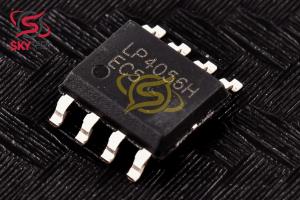

تراشه شارژ باتری
LP4056HSPF
1A Standalone Linear Li-Ion Battery Charger
کیفیت: ORIGINAL(distributor) پکیج: ESOP-8
قیمت تک فروشی 377,180 ریال
قیمت عمده 359,400 ریال (10 به بالا)
قیمت ویژه 352,288 ریال (100 به بالا)
قیمت فوق العاده348,732 ریال (1000 به بالا)
 قیمت تک فروشی 0.389 تتر با تخفیف
2.121.961.94
|
|
|
|
|
| نوع محصول |
Battery charging chip |
|
| حداکثر دماي کاري |
85 سانتيگراد |
|
| حداقل دماي کاري |
-20 سانتيگراد |
|
|
|
| شرکت توليد کننده |
Lowpower |
|
توضیحات
LP4056H يک شارژر خطي کامل با جريان ثابت/ولتاژ ثابت براي باتري هاي ليتيوم يون تک سلولي است. بسته ESOP8 و تعداد کم اجزاي خارجي آن، LP4056H را براي برنامه هاي قابل حمل ايده آل مناسب مي کند.
علاوه بر اين، LP4056H به طور خاص براي کار با مشخصات برق USB طراحي شده است. به هيچ مقاومت حسي خارجي نياز نيست و به دليل معماري داخلي ماسفت به ديود مسدود کننده نياز نيست. بازخورد حرارتي جريان شارژ را تنظيم مي کند تا دماي قالب را در حين کار با توان بالا يا دماي بالاي محيط محدود کند.
ولتاژ شارژ روي 4.2 ولت ثابت است و جريان شارژ را مي توان به صورت خارجي با يک مقاومت برنامه ريزي کرد. LP4056H زماني که جريان شارژ به 1C/10 مقدار برنامه ريزي شده پس از رسيدن به ولتاژ شناور نهايي کاهش يابد، به طور خودکار چرخه شارژ را خاتمه مي دهد.
هنگامي که منبع ورودي (آداپتور ديواري يا منبع USB) حذف مي شود، LP4056H به طور خودکار وارد وضعيت جريان کم مي شود و جريان تخليه باتري را به کمتر از 1 ميکرو آمپر کاهش مي دهد.
Description
The LP4056H is a complete constant-current/constant- voltage linear charger for single cell lithium-ion batteries. Its ESOP8 package and low external component count make the LP4056H ideally suited for portable applications.
Furthermore, the LP4056H is specifically designed to work within USB power specifications. No external sense resistor is needed, and no blocking diode is required due to the internal MOSFET architecture. Thermal feedback regulates the charge current to limit the die temperature during high power operation or high ambient temperature.
The charge voltage is fixed at 4.2V, and the charge current can be programmed externally with a single resistor. The LP4056H automatically terminates the charge cycle when the charge current drops to 1C/10th the programmed value after the final float voltage is reached.
When the input supply (wall adapter or USB supply) is removed, the LP4056H automatically enters a low current state, dropping the battery drain current to less than 1micro A.
|
