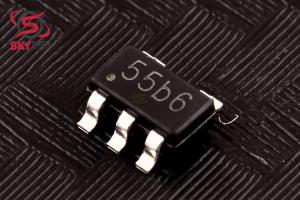

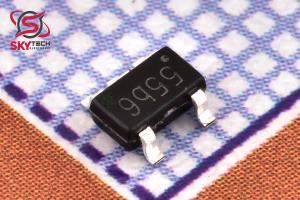

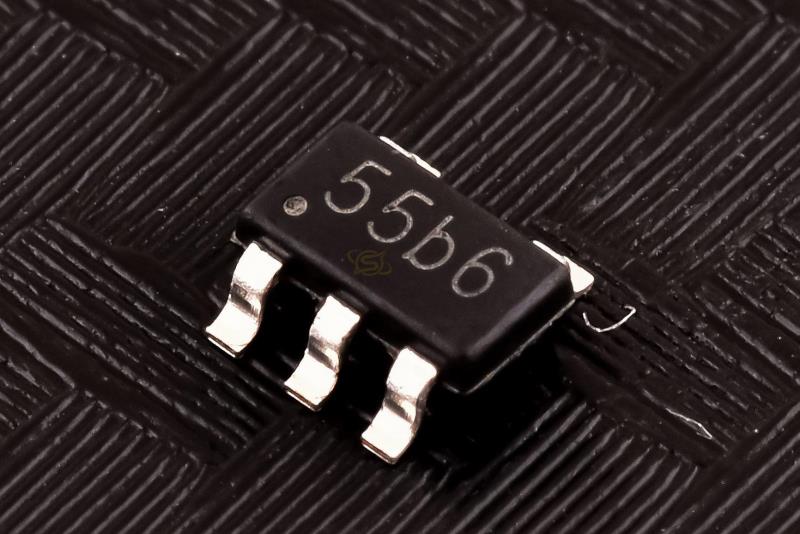

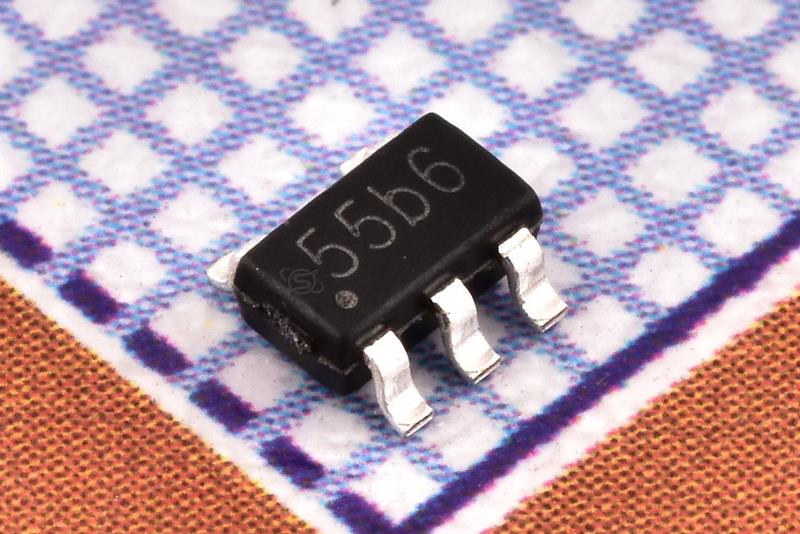

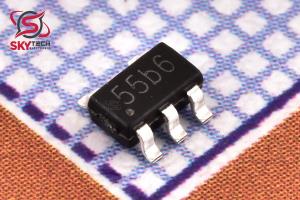

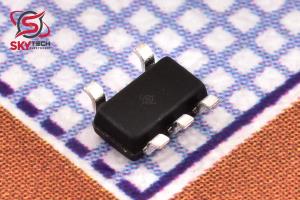

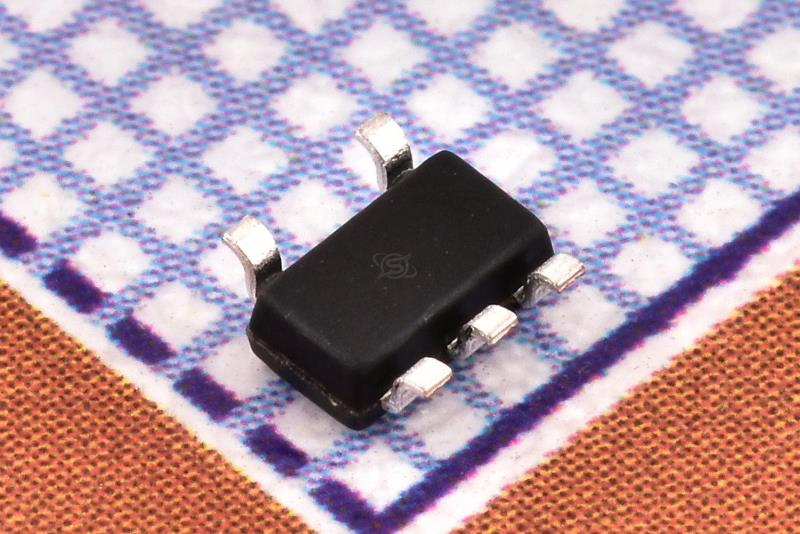

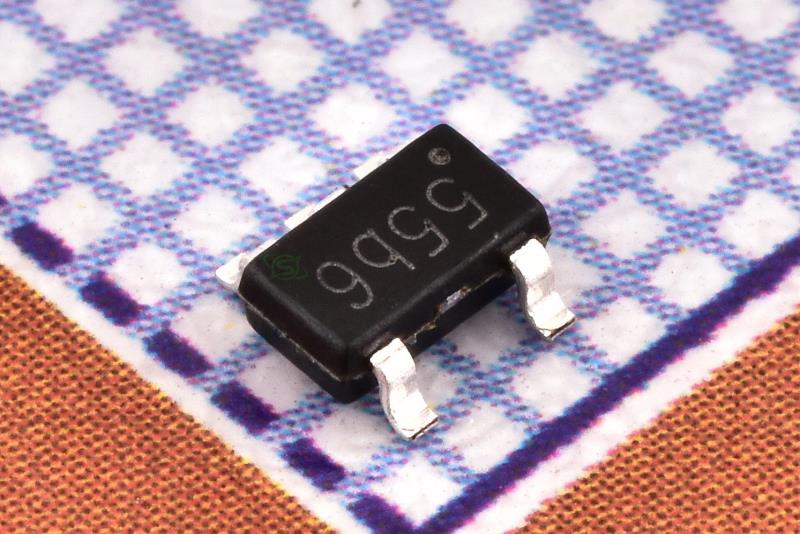

تراشه شارژ باتری
TP4055
linear charger for single cell lithium-ion batteries
کیفیت: ORIGINAL(distributor) پکیج: SOT-23-5
قیمت تک فروشی 169,520 ریال
قیمت عمده 98,400 ریال (10 به بالا)
قیمت ویژه 96,622 ریال (100 به بالا)
قیمت فوق العاده95,733 ریال (1000 به بالا)
 قیمت تک فروشی 0.174 تتر با تخفیف
0.90.50.490.49
|
|
|
نوع محصول |
تراشه شارژ باتري |
|
حداکثر دماي کاري |
+85 سانتيگراد |
|
حداقل دماي کاري |
-40 سانتيگراد |
|
شرکت توليد کننده |
TOPPOWER |
|
توضیحات
TP4055 يک شارژر خطي کامل با جريان ثابت/ولتاژ ثابت براي باتري هاي ليتيوم يون تک سلولي است که از باتري معکوس محافظت مي کند. بسته SOT و تعداد کم اجزاي خارجي آن، TP4055 را براي برنامه هاي قابل حمل ايده آل مناسب مي کند. علاوه بر اين، TP4055 مي تواند در داخل USB و آداپتور ديواري کار کند. به هيچ مقاومت حسي خارجي نياز نيست و به دليل معماري داخلي PMOSFET و داراي مدار جريان شارژ منفي به ديود مسدود کننده نياز نيست. بازخورد حرارتي جريان شارژ را تنظيم مي کند تا دماي قالب را در حين کار با توان بالا يا دماي بالاي محيط محدود کند. ولتاژ شارژ روي 4.2 ولت ثابت است و جريان شارژ را مي توان به صورت خارجي با يک مقاومت برنامه ريزي کرد. TP4055 هنگامي که جريان شارژ به 1/10 مقدار برنامه ريزي شده پس از رسيدن به ولتاژ شناور نهايي کاهش يابد، به طور خودکار چرخه شارژ را خاتمه مي دهد.
Description
The TP4055 is a complete constant-current/constant- voltage linear charger for single cell lithium-ion batteries, Reverse battery protection. Its SOT package and low external component count make the TP4055 ideally suited for portable applications. Furthermore, the TP4055 can work within USB and wall adapter. No external sense resistor is needed, and no blocking diode is required due to the internal PMOSFET architecture and have prevent to negative Charge Current Circuit. Thermal feedback regulates the charge current to limit the die temperature during high power operation or high ambient temperature. The charge voltage is fixed at 4.2V, and the charge current can be programmed externally with a single resistor. The TP4055 automatically terminates the charge cycle when the charge current drops to 1/10th the programmed value after the final float voltage is reached.
|
