توضیحات
MAX17320 يک آي سي سنج سوخت 38micro A IQ مستقل با محافظ، تشخيص خود تخليه داخلي باتري و تأييد هويت اختياري SHA-256 براي باتري هاي ليتيوم يون/پليمر سري 2 تا 4 است.
آي سي ولتاژ، جريان، دما و وضعيت باتري را کنترل مي کند تا با استفاده از N-FET هاي خارجي سمت بالا، در برابر ولتاژ بيش از حد/کم ولتاژ، جريان اضافه، اتصال کوتاه، بيش از حد/کم دما، شارژ بيش از حد و شرايط خود تخليه داخلي، محافظت کند. براي اطمينان از اينکه باتري در شرايط ايمن کار مي کند، نسخه شارژ را ارائه مي دهد و در نتيجه عمر باتري را افزايش مي دهد. آي سي سلول ها را با استفاده از FET هاي داخلي متعادل مي کند. در طول شارژ اوليه، آي سي از CHGFET براي کنترل خطي شارژ استفاده مي کند.
براي جلوگيري از شبيه سازي بسته باتري، آي سي احراز هويت SHA-256 را با يک کليد مخفي 160 بيتي ادغام مي کند. هر آي سي داراي يک شناسه 64 بيتي منحصر به فرد است. گيج سوخت از الگوريتم Maxim ModelGaugeTM m5 استفاده مي‌کند که دقت کوتاه‌مدت و خطي بودن يک شمارنده کولن را با پايداري بلندمدت يک سنج سوخت مبتني بر ولتاژ ترکيب مي‌کند تا دقت گيج سوخت پيشرو در صنعت را ارائه دهد.
Description

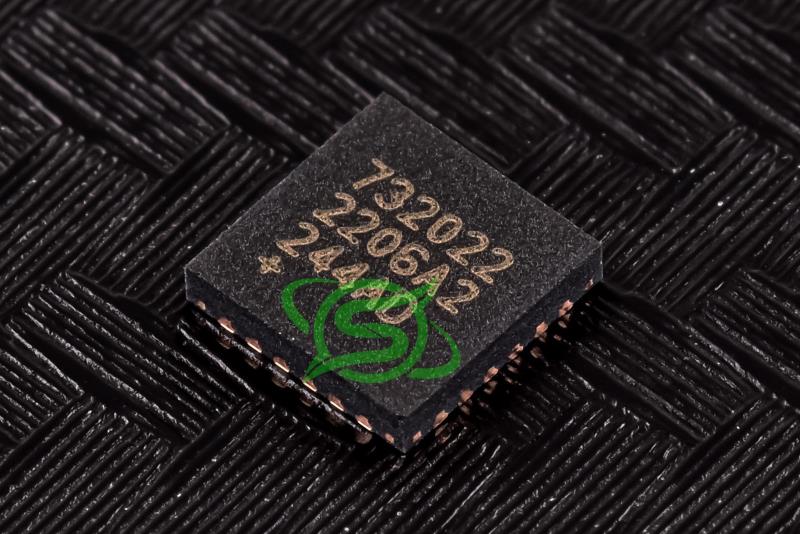

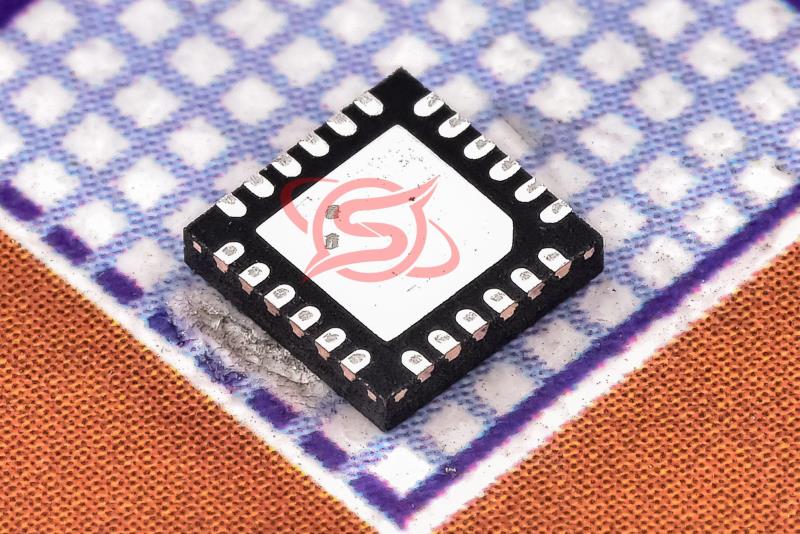

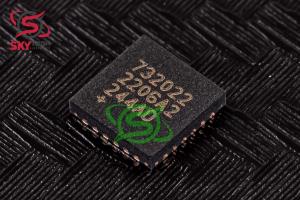

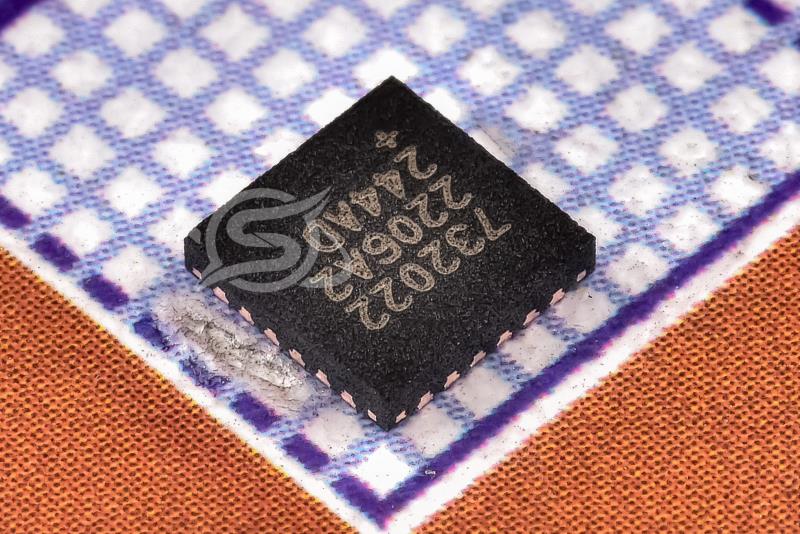

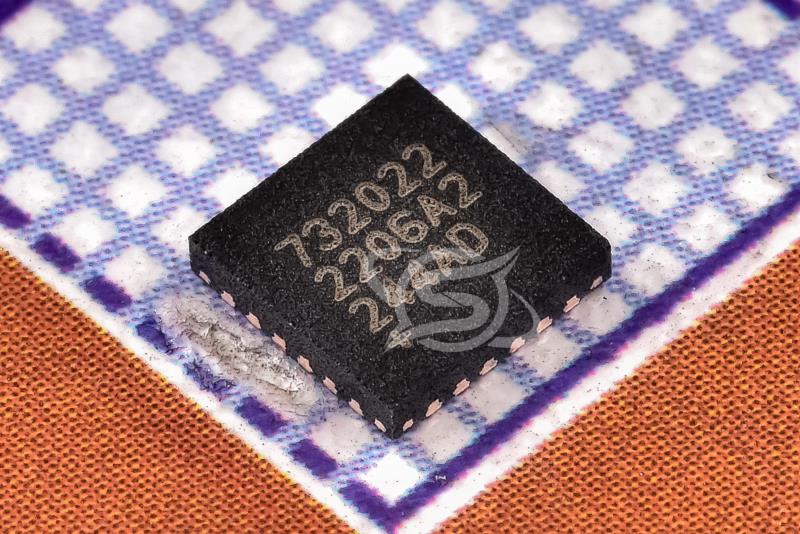

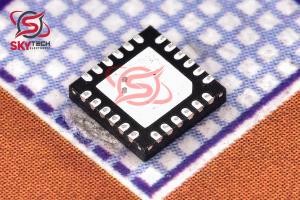

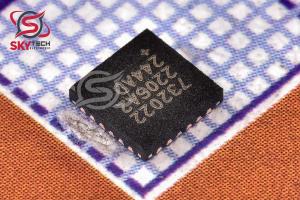

The MAX17320 is a 38 micro A IQ stand-alone pack-side fuel gauge IC with protector, battery internal self-discharge detection, and optional SHA-256 authentication for 2 to 4 series lithium-ion/polymer batteries.
The IC monitors the voltage, current, temperature and state of the battery to provide protection against over/undervoltage, overcurrent, short-circuit, over/undertemperature, overcharge, and internal self-discharge conditions using external high-side N-FETs, and provides charging prescription to ensure that the battery operates under safe conditions, thereby prolonging the life of the battery. The IC balances the cells using internal FETs. During prequal charging, the IC uses the CHGFET to linearly control charging.
To prevent battery pack cloning, the IC integrates SHA-256 authentication with a 160-bit secret key. Each IC incorporates a unique 64-bit ID. The fuel gauge uses Maxim ModelGaugeTM m5 algorithm that combines the short-term accuracy and linearity of a coulomb counter with the long-term stability of a voltagebased fuel gauge to provide industry-leading fuel gauge accuracy.
|
