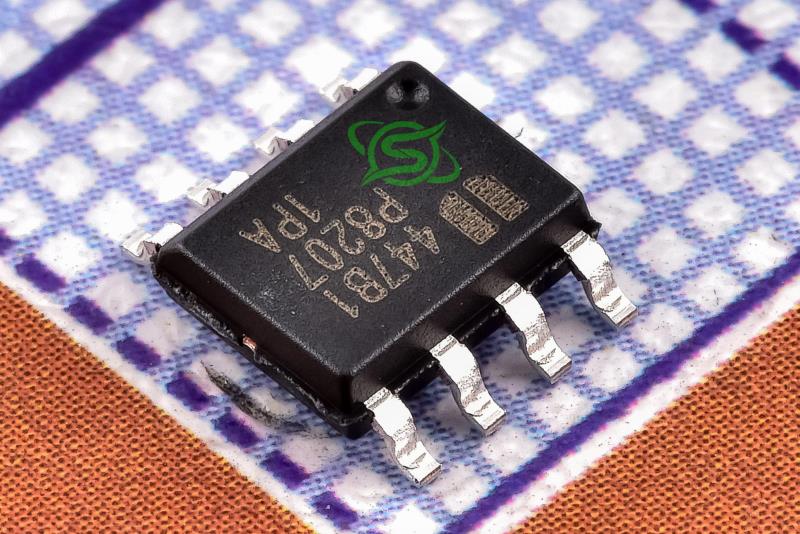

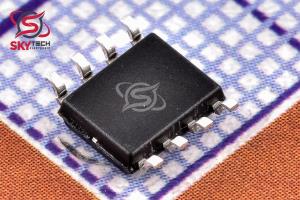

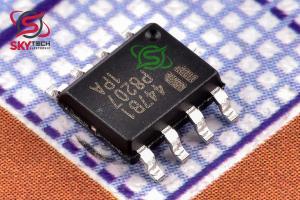

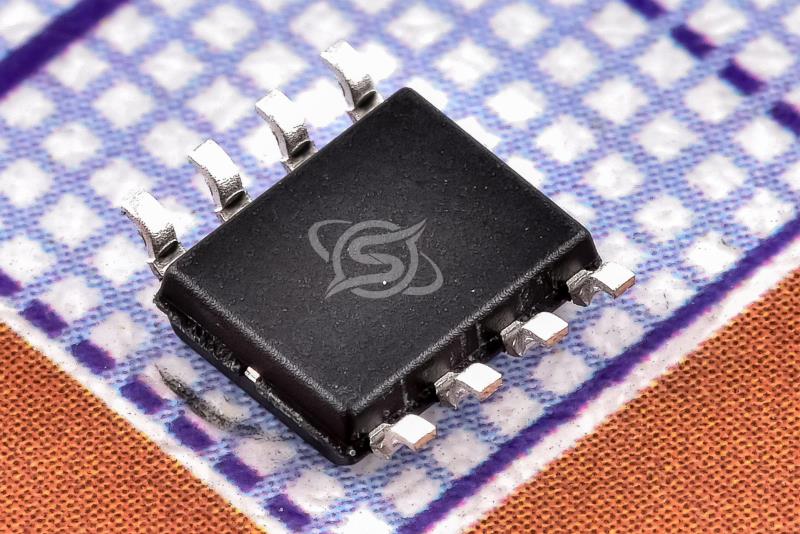

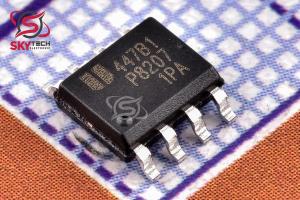

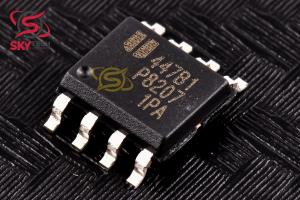

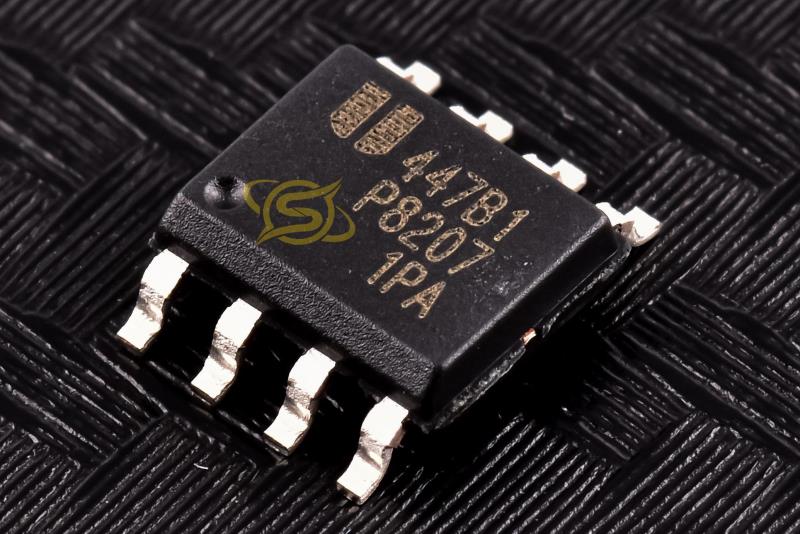

تراشه شارژ باتری
EUP8207
Switch Mode Li-Ion/Polymer Battery Charger
کیفیت: ORIGINAL(distributor) پکیج: SOP-8
قیمت تک فروشی 1,312,530 ریال
قیمت عمده 1,250,300 ریال (10 به بالا)
قیمت ویژه 1,225,408 ریال (100 به بالا)
قیمت فوق العاده1,212,962 ریال (1000 به بالا)
 قیمت تک فروشی 1.363 تتر با تخفیف
7.3576.866.79
|
|
|
|
|
| نوع محصول |
Switch Battery Charger |
|
|
|
|
|
توضیحات
EUP8207 يک کنترلر شارژر باتري ليتيوم يوني با ولتاژ ثابت است که از معماري سوئيچينگ گام به گام PWM (باک) حالت جريان استفاده مي کند. با فرکانس سوئيچينگ 500 کيلوهرتز، EUP8207 يک راه حل کوچک، ساده و کارآمد براي شارژ سريع يک باتري ليتيوم يون سلولي (4.2 ولت) يا دو (8.4 ولت) ارائه مي دهد. EUP8207 باتري را در سه فاز تهويه، جريان ثابت و ولتاژ ثابت شارژ مي کند. يک مقاومت حسي خارجي جريان شارژ را با دقت 10درصد تنظيم مي کند. يک مقايسه کننده داخلي وضعيت نزديک به پايان شارژ را تشخيص مي دهد در حالي که يک تايمر داخلي کل زمان شارژ را تنظيم مي کند و چرخه شارژ را خاتمه مي دهد. اگر ولتاژ باتري به زير آستانه داخلي يعني 4.05 ولت در هر سلول کاهش يابد، EUP8207 به طور خودکار شارژ را دوباره شروع مي کند.
Description
The EUP8207 is a constant current, constant voltage Li-Ion battery charger controller that uses a current mode PWM step-down (buck) switching architecture. With a 500kHz switching frequency, the EUP8207 provides a small, simple and efficient solution to fast charge one (4.2V) or two (8.4V) cell lithium-ion batteries. The EUP8207 charges the battery in three phases: conditioning, constant current, and constant voltage. An external sense resistor sets the charge current with ±10% accuracy. An internal comparator detects the near end-of-charge condition while an internal timer sets the total charge time and terminates the charge cycle. The EUP8207 automatically re-starts the charge if the battery voltage falls below an internal threshold, 4.05V per cell.
|
