تراشه مدیریت باتری

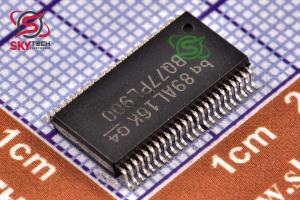

BQ77PL900DL

Five to Ten Series Cell Lithium-Ion or Lithium-Polymer Battery Protector and Analog Front End

کیفیت: ORIGINAL(distributor)       پکیج: SSOP-48

قیمت تک فروشی  9,281,055  ریال

قیمت عمده  8,841,000  ریال (10 به بالا)

قیمت ویژه  8,664,978  ریال (100 به بالا)

قیمت فوق العاده8,576,967  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 9.574  تتر با تخفیف

51.9849.548.5148.02





تعداد موجودی در انبار : 1 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها


تعداد درخواست:








روش اتصال Smd
پکيج SSOP-48
نوع محصول Battery management chip
حداکثر دماي کاري 150     سانتيگراد
حداقل دماي کاري -65     سانتيگراد
ولتاژ ورودي 50     ولت
فرکانس کاري 100     KHz
شرکت توليد کننده Texas Instruments



توضیحات

bq77PL900 يک محافظ بسته باتري ليتيوم يون سري پنج تا ده سلولي است. رابط ارتباطي يکپارچه I2C به bq77PL900 اجازه مي دهد تا به عنوان يک قسمت جلويي آنالوگ (AFE) براي يک کنترل کننده ميزبان نيز باشد.
دو LDOS، يکي 5 ولت، 25 ميلي آمپر و ديگري 3.3 ولت، 25 ميلي آمپر، نيز گنجانده شده است و ممکن است براي تغذيه يک کنترل کننده ميزبان يا مدار پشتيباني استفاده شود.
bq77PL900 يک سيستم انتقال ولتاژ را براي استخراج پارامترهاي باتري مانند ولتاژ سلولي و جريان شارژ/دشارژ يکپارچه مي کند. متغيرهايي مانند آستانه حفاظت ولتاژ و زمان تاخير تشخيص را مي توان با استفاده از EEPROM داخلي برنامه ريزي کرد.
bq77PL900 مي تواند به عنوان يک سيستم حفاظت از باتري مستقل عمل کند (حالت مستقل). مي‌توان آن را با يک ميکروکنترلر ميزبان ترکيب کرد تا گيج سوخت يا ساير قابليت‌هاي مديريت باتري را به سيستم ميزبان ارائه دهد (حالت کنترل ميزبان).
bq77PL900 حفاظت کامل ايمني را براي اضافه ولتاژ، کمبود ولتاژ، جريان اضافه در دشارژ و اتصال کوتاه در شرايط دشارژ فراهم مي کند. وقتي به آستانه هاي ايمني قابل برنامه ريزي EEPROM رسيد، bq77PL900 درايو FET را به طور مستقل خاموش مي کند. براي پيکربندي ويژگي‌هاي حفاظتي به هيچ جزء خارجي نياز نيست.



Description

The bq77PL900 is a five to ten series cell lithium-ion battery pack protector. The integrated I2C communications interface allows the bq77PL900 also to be as an analog front end (AFE) for a Host controller.
Two LDOS, one 5-V, 25-mA and one 3.3-V, 25-mA, are also included and may be used to power a host controller or support circuitry.
The bq77PL900 integrates a voltage translation system to extract battery parameters such as individual cell voltages and charge/discharge current. Variables such as voltage protection thresholds and detection delay times can be programmed by using the internal EEPROM.
The bq77PL900 can act as a stand-alone self-contained battery protection system (stand-alone mode). It can alternatively be combined with a host microcontroller to offer fuel gauge or other battery management capabilities to the host system (host-control mode).
The bq77PL900 provides full safety protection for overvoltage, undervoltage, overcurrent in discharge, and short circuit in discharge conditions. When the EEPROM programmable safety thresholds are reached, the bq77PL900 turns off the FET drive autonomously. No external components are needed to configure the protection features.
