IGBT

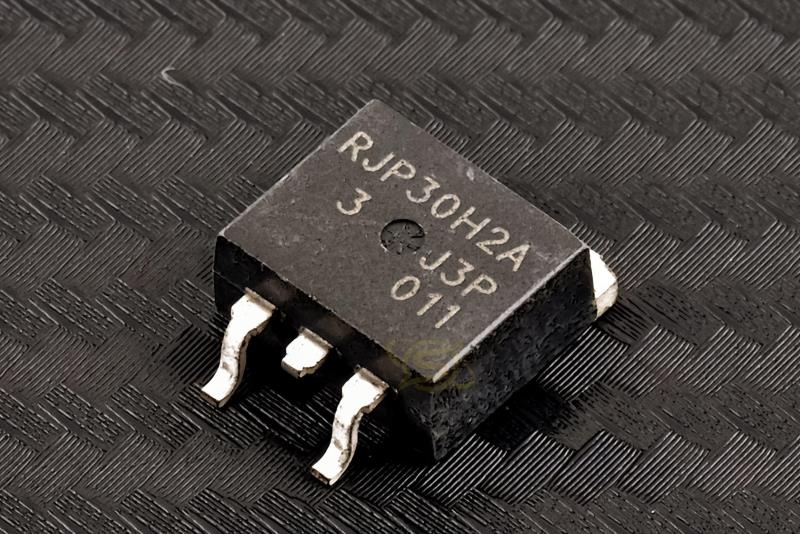

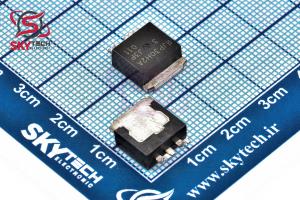

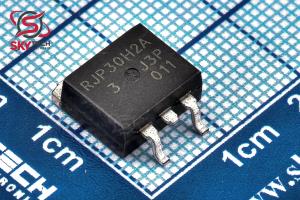

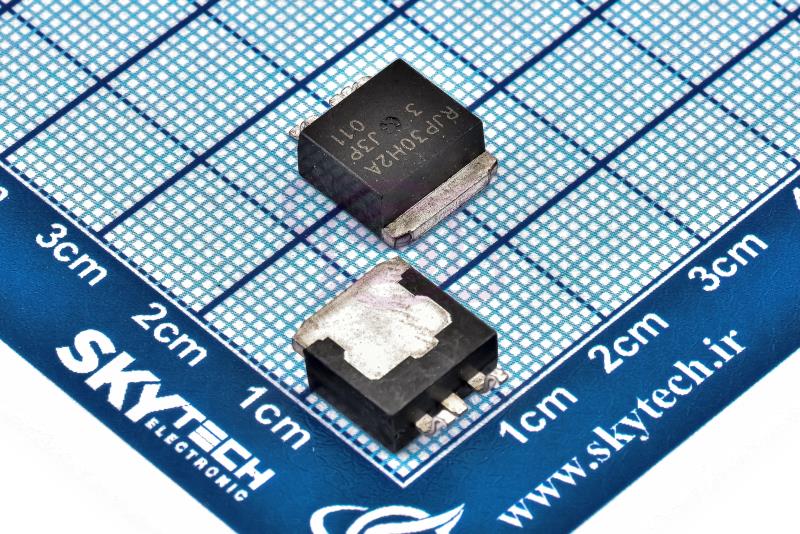

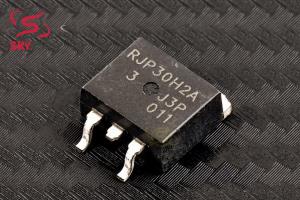

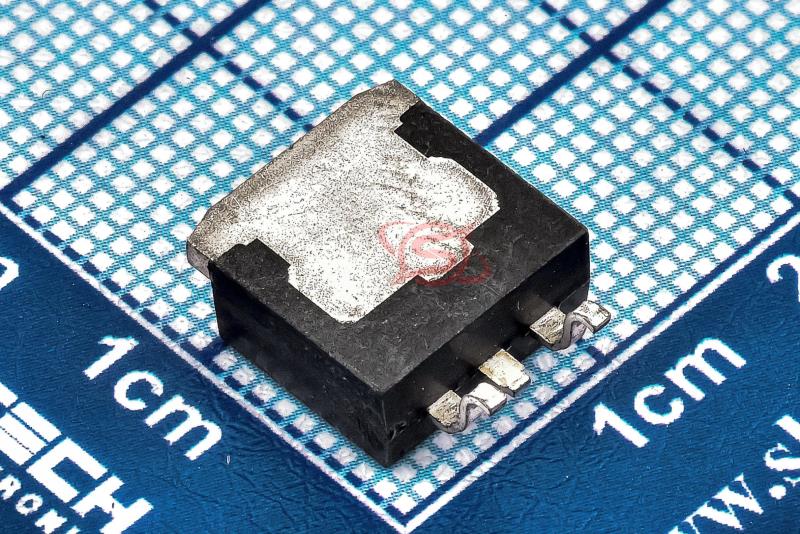

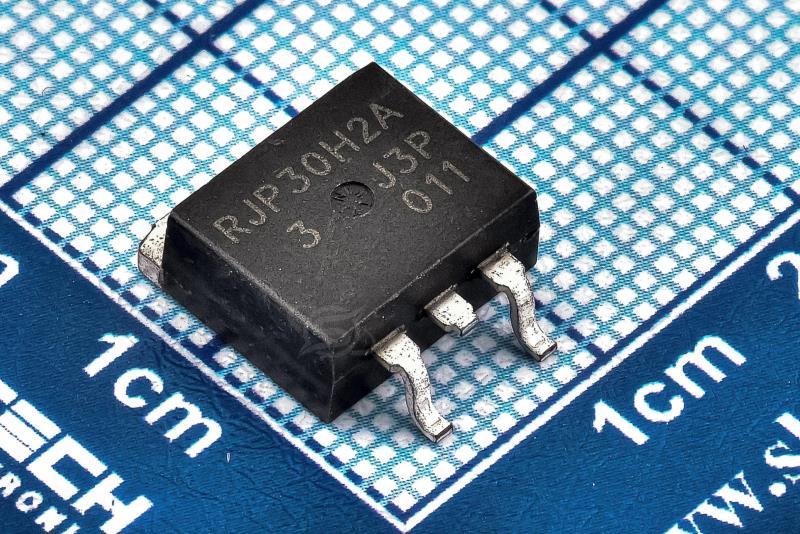

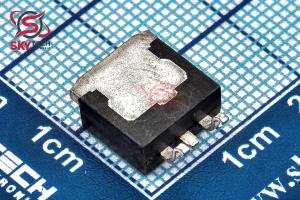

RJP30H2A
360V 35A N-Channel IGBT
کیفیت: Refurbished پکیج: TO-3PSG
قیمت تک فروشی 591,689 ریال
قیمت عمده 541,308 ریال (10 به بالا)
قیمت ویژه 531,232 ریال (100 به بالا)
قیمت فوق العاده526,194 ریال (1000 به بالا)
![SKYTECH](bootstrap/img/Icon/tether.png) قیمت تک فروشی 0.929 تتر با تخفیف
5.284.84.74.66
|
توضیحات
RJP30H2A يک IGBT کانال منفي سرعت بالا360 ولت 35 آمپر ميباشد.
«ترانزيستور دو قطبي با گِيت عايق شده» (Insulated Gate Bipolar Transistor) يا به اختصار IGBT ، قطعهاي نيمهرسانا است که عملکردي بين ترانزيستور پيوندي دو قطبي (BJT) و ترانزيستور اثر ميدان (MOSFET) دارد. ترانزيستور IGBT بهترين بخشهاي دو ترانزيستور متداول BJT و MOSFET را در ساختار خود دارد. در واقع، امپدانس ورودي بزرگ و سرعت سوئيچينگ بالاي MOSFET و ولتاژ اشباع پايين BJT با هم ترکيب شده است و نوع ديگري ترانزيستور به نام IGBT ساخته شده که قابليت عملکرد در مقادير بالاي جريان کلکتور-اميتر را با ولتاژ گيت تقريباً صفر دارد. آي جي بي تي، همانگونه که از نامش پيداست، مجهز به فناوري گيت ايزوله شده MOSFET و نيز مشخصه يک ترانزيستور دو قطبي متداول است. نتيجه چنين ترکيبي، سوئيچينگ خروجي و مشخصه هدايت يک ترانزيستور دو قطبي را دارد، اما مانند يک ماسفت، ولتاژ آن کنترل شده است. IGBTها به طور گسترده در کاربردهاي الکترونيک قدرت مانند اينورترها، مبدلها و منابع تغذيه که به قطعات سوئيچينگ حالت جامد نياز داشته و ماسفتها و BJTها در آنجا کارايي لازم را ندارند، مورد استفاده قرار ميگيرند. ترانزيستورهاي دو قطبي ولتاژ بالا و جريان بالا در دسترس هستند، اما سرعت سوئيچينگ آنها پايين است. از سوي ديگر، اگرچه سرعت سوئيچينگ ماسفتهاي قدرت بيشتر است، اما قطعات ولتاژ بالا و جريان بالاي آن گران هستند.
Description
RJP30H2DPK-M0
Silicon N Channel IGBT
High speed power switching
-Features:
- Trench gate and thin wafer technology (G6H-II series)
- Low collector to emitter saturation voltage: VCE(sat) = 1.4 V typ
- High speed switching: tf = 100 ns typ, tf = 180 ns typ
- Low leak current: ICES = 1 A max
RENESAS Package code: PRSS0004ZH-A
(Package name: TO-3PSG)
|
