توضیحات
MX25L51245G يک حافظه فلش سريال NOR 512 مگابايتي است که به صورت داخلي 67,108,864 x 8 پيکربندي شده است. وقتي در حالت دو يا چهار ورودي/خروجي است، ساختار به 268435456 بيت x 2 يا 134217728 بيت در 4 تبديل مي‌شود. حالت O. سه سيگنال باس عبارتند از يک ورودي ساعت (SCLK)، يک ورودي داده سريال (SI) و يک خروجي داده سريال (SO). دسترسي سريال به دستگاه با ورودي CS# فعال مي شود. وقتي در دو حالت خواندن ورودي/خروجي قرار دارد، پين SI و پين SO تبديل به پين SIO0 و پايه SIO1 براي ورودي آدرس/بيت هاي ساختگي و خروجي داده مي شوند. وقتي در حالت چهار ورودي/خروجي است، پين SI، پين SO، WP# و پين RESET# (از بسته 8 پين) يا و پين NC تبديل به پين SIO0، پايه SIO1، پين SIO2 و پايه SIO3 براي آدرس مي شود. / ورودي بيت هاي ساختگي و خروجي داده.
Description

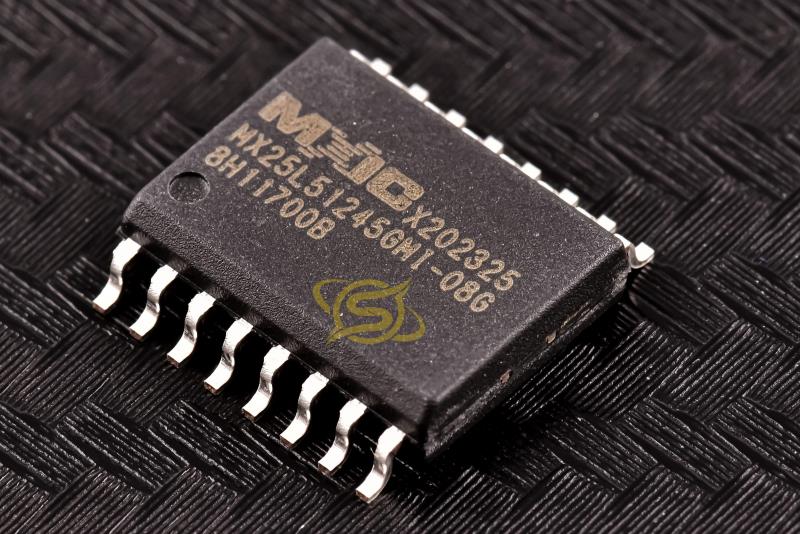

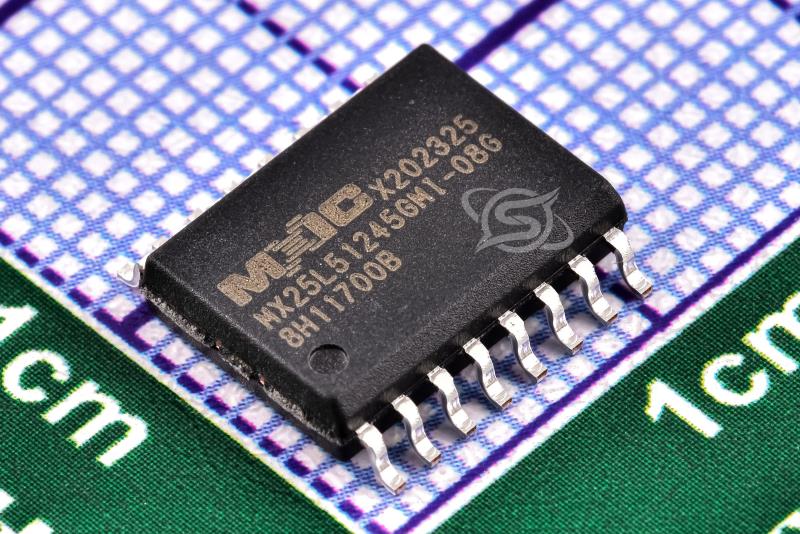

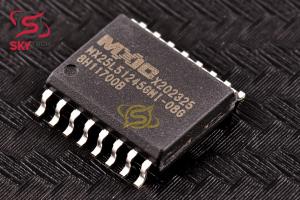

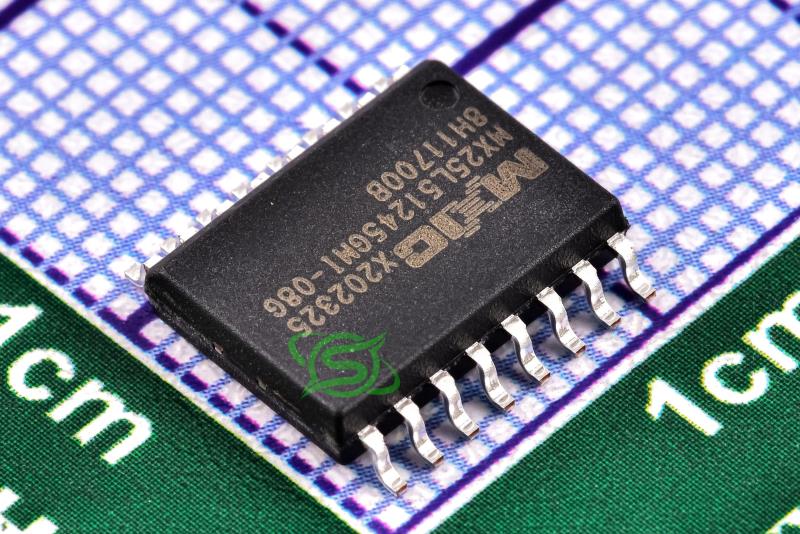

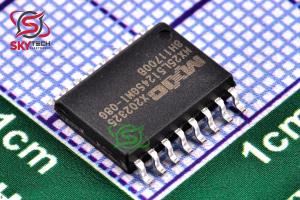

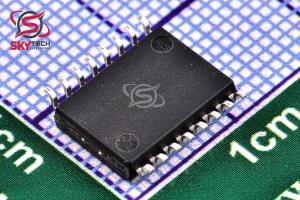

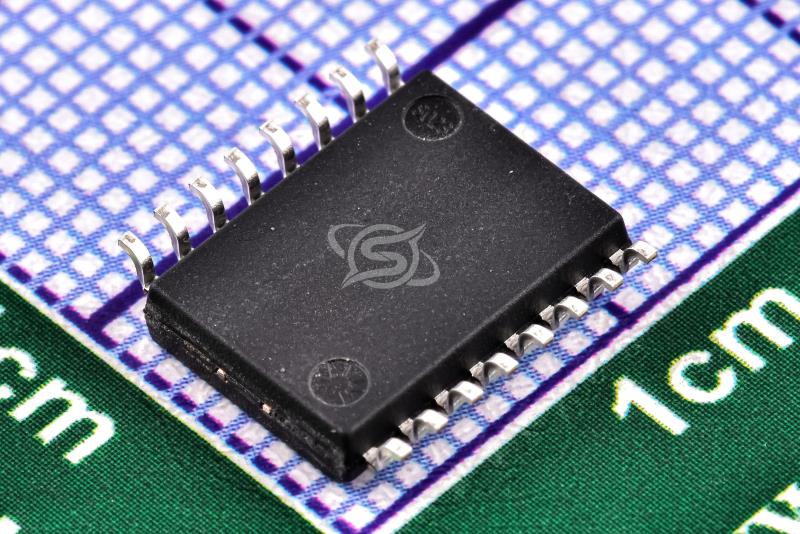

MX25L51245G is 512Mb bits Serial NOR Flash memory, which is configured as 67,108,864 x 8 internally. When it is in two or four I/O mode, the structure becomes 268,435,456 bits x 2 or 134,217,728 bits x 4. MX25L51245G feature a serial peripheral interface and software protocol allowing operation on a simple 3-wire bus while it is in single I/O mode. The three bus signals are a clock input (SCLK), a serial data input (SI), and a serial data output (SO). Serial access to the device is enabled by CS# input. When it is in two I/O read mode, the SI pin and SO pin become SIO0 pin and SIO1 pin for address/dummy bits input and data output. When it is in four I/O read mode, the SI pin, SO pin, WP# and RESET# pin (of the 8-pin package) or and NC pin become SIO0 pin, SIO1 pin, SIO2 pin and SIO3 pin for address/dummy bits input and data output.
|
