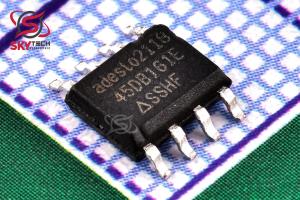

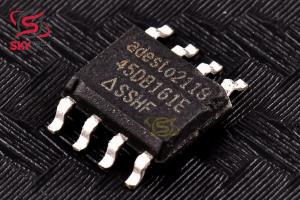

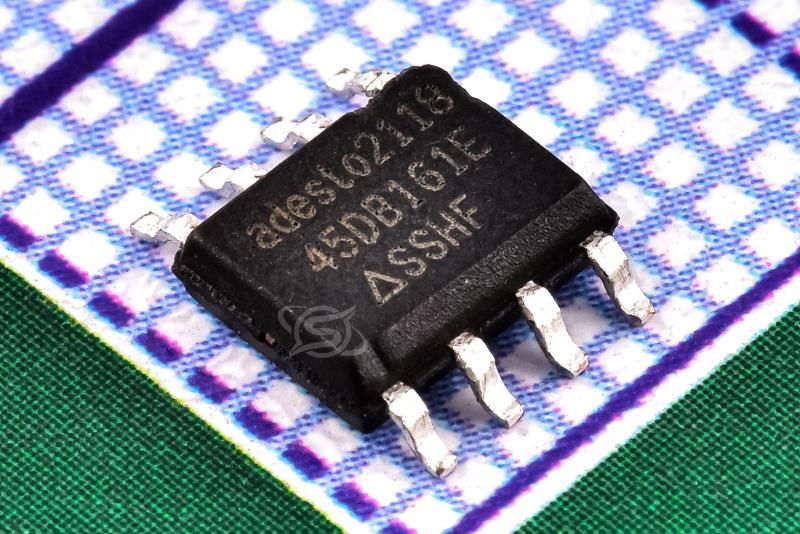

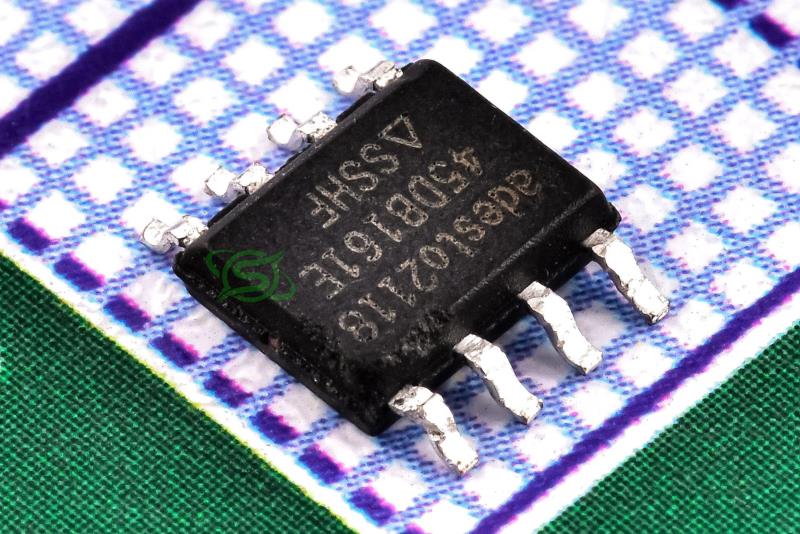

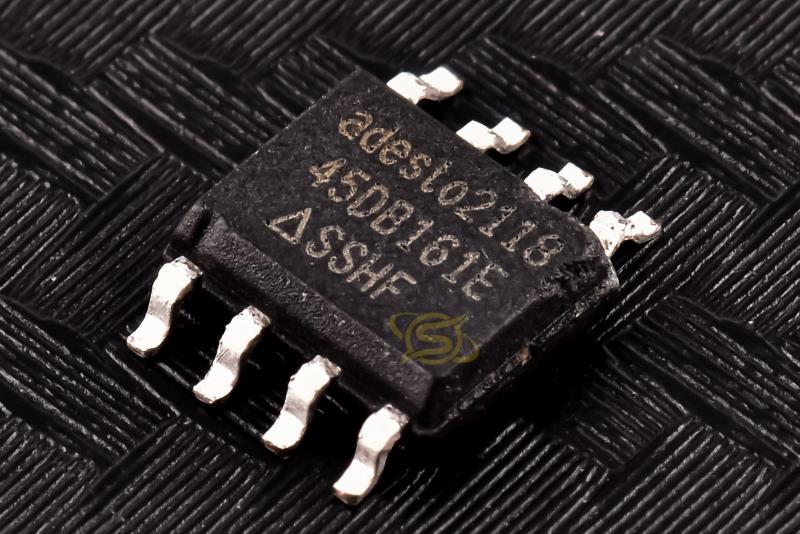

توضیحات
AT45DB161E يک حافظه فلش با دسترسي متوالي با رابط سريال است که براي طيف گسترده اي از صدا، تصوير، کد برنامه و برنامه هاي ذخيره سازي داده هاي ديجيتال مناسب است. AT45DB161E از رابط سريال SPI در فرکانس هاي تا 66 مگاهرتز استفاده مي کند. حافظه 17301504 بيتي آن به صورت 4096 صفحه 512 بايتي يا هر کدام 528 بايت سازماندهي شده است. علاوه بر حافظه اصلي، AT45DB161E همچنين داراي دو بافر SRAM هر کدام 512/528 بايت است. بافرها امکان دريافت داده ها را در حين برنامه ريزي مجدد يک صفحه در حافظه اصلي و همچنين نوشتن يک جريان داده پيوسته فراهم مي کنند. شبيه‌سازي EEPROM (تغييرپذيري بيت يا بايت) به راحتي با يک عمليات سه مرحله‌اي خواندن-تغيير-نوشتن انجام مي‌شود. برخلاف فلش مموري هاي معمولي که به صورت تصادفي با خطوط آدرس متعدد و يک رابط موازي قابل دسترسي هستند، DataFlash از يک رابط سريال RapidS براي دسترسي متوالي به داده هاي خود استفاده مي کند. دسترسي متوالي ساده به طور چشمگيري تعداد پين هاي فعال را کاهش مي دهد، چيدمان سخت افزار را تسهيل مي کند، قابليت اطمينان سيستم را افزايش مي دهد، نويز سوئيچينگ را به حداقل مي رساند و اندازه بسته را کاهش مي دهد. AT45DB161E براي برنامه ريزي مجدد ساده در سيستم، به ولتاژ ورودي بالا براي برنامه ريزي نياز ندارد. اين دستگاه از يک منبع تغذيه 2.7 ولت تا 3.6 ولت براي هر دو عمليات برنامه و خواندن کار مي کند. AT45DB161E از طريق پين انتخاب چيپ (CS) فعال مي شود و از طريق يک رابط سه سيمه متشکل از ورودي سريال (SI)، خروجي سريال (SO) و ساعت سريال (SCK) قابل دسترسي است.
Description
The AT45DB161E is a serial-interface sequential access Flash memory ideally suited for a wide variety of digital voice, image, program code and data-storage applications. The AT45DB161E uses the serial SPI interface at frequencies up to 66 MHz. Its 17,301,504 bits of memory are organized as 4,096 pages of 512 bytes or 528 bytes each.
In addition to the main memory, the AT45DB161E also contains two SRAM buffers of 512/528 bytes each. The buffers allow the receiving of data while a page in the main Memory is being reprogrammed, as well as writing a continuous data stream. EEPROM emulation (bit or byte alterability) is easily handled with a self-contained three step read-modify-write operation.
Unlike conventional Flash memories that are accessed randomly with multiple address lines and a parallel interface, the DataFlash uses a RapidS serial interface to sequentially access its data. The simple sequential access dramatically reduces active pin count, facilitates hardware layout, increases system reliability, minimizes switching noise, and reduces package size.
To allow for simple in-system reprogrammability, the AT45DB161E does not require high input voltages for programming. The device operates from a single power supply 2.7V
to 3.6V, for both the program and read operations. The AT45DB161E is enabled through the chip select pin (CS) and accessed via a three-wire interface consisting of the Serial Input (SI), Serial Output (SO), and the Serial Clock (SCK).
|
