تراشه مدیریت باتری

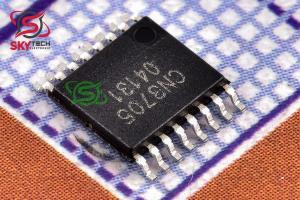

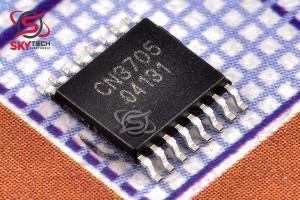

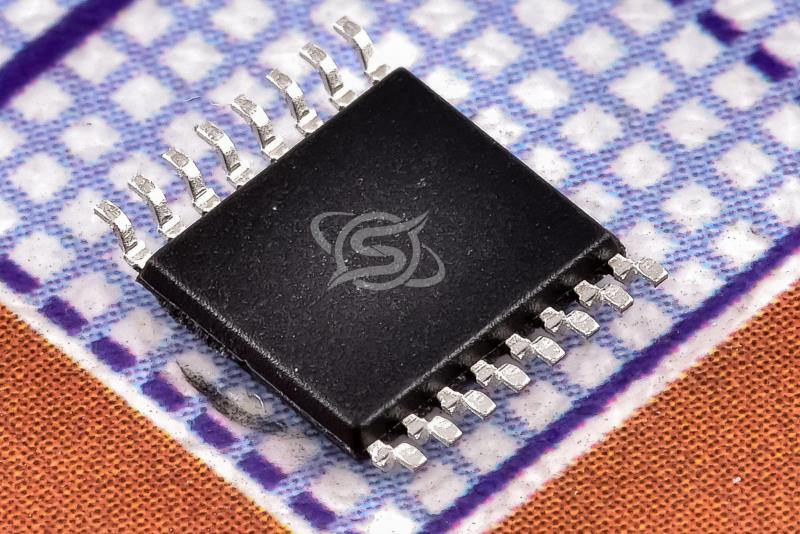

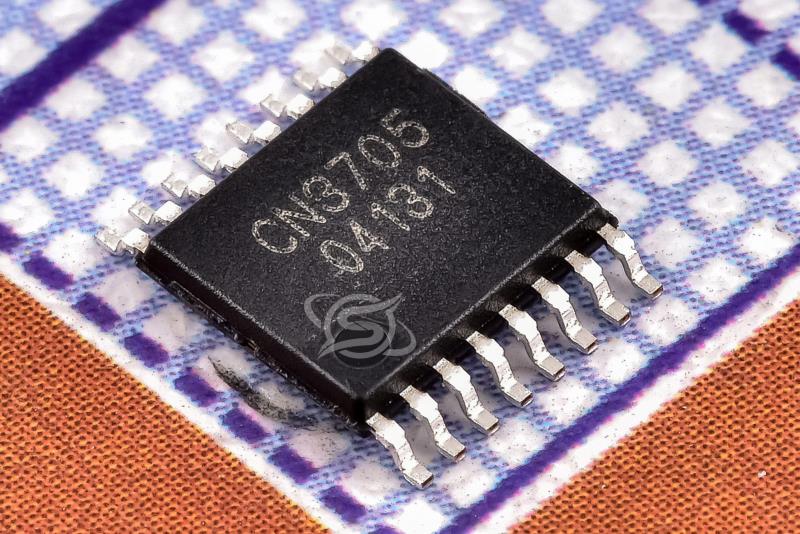

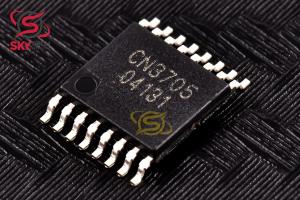

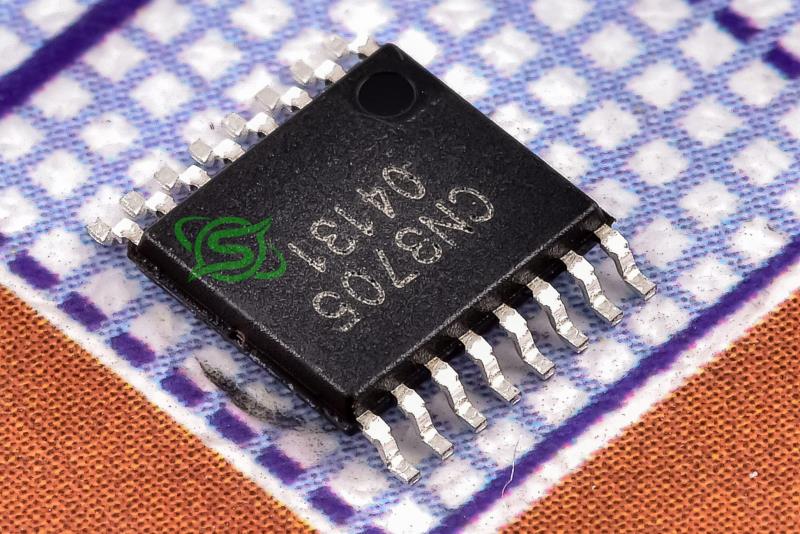

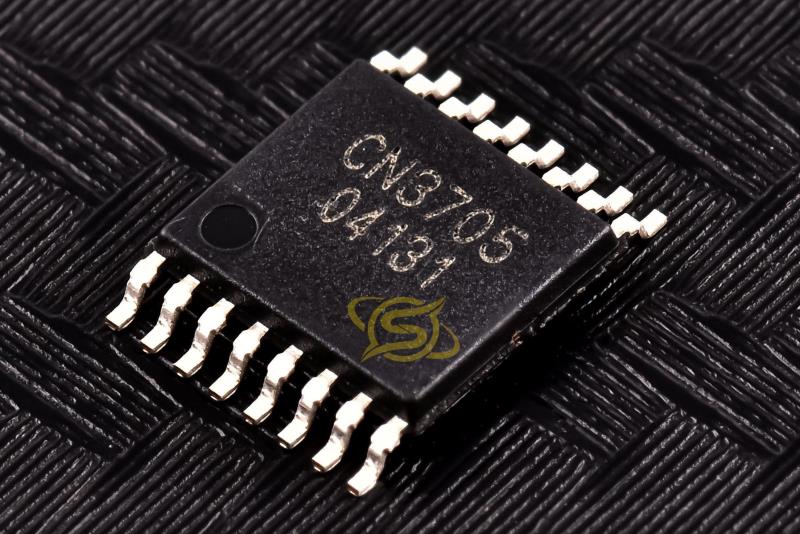

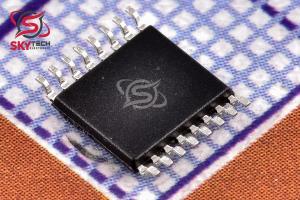

CN3705

5A multi-type battery charge management integrated circuit

کیفیت: ORIGINAL(distributor)       پکیج: TSSOP-16

قیمت تک فروشی  470,525  ریال

قیمت عمده  448,300  ریال (10 به بالا)

قیمت ویژه  439,410  ریال (100 به بالا)

قیمت فوق العاده434,965  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.488  تتر با تخفیف

2.632.52.452.42


تعداد موجودی در انبار : موجودی تمام شده است



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال Smd
پکيج TSSOP-16
نوع محصول battery charge management
حداکثر دماي کاري 85     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
ولتاژ ورودي 28     ولت
شرکت توليد کننده ShangHai Consonance



توضیحات

CN3705 يک کنترلر شارژر باتري با حالت سوئيچ PWM براي باتري هاي ليتيوم يوني 1 يا چند سلولي يا باتري هاي LiFePO4 در يک بسته کوچک با استفاده از اجزاي خارجي کمي است. CN3705 به طور ويژه براي شارژ باتري هاي ليتيوم يون يا باتري هاي LiFePO4 با جريان ثابت و حالت ولتاژ ثابت طراحي شده است. در حالت ولتاژ ثابت، ولتاژ تنظيم توسط تقسيم کننده مقاومت خارجي تنظيم مي شود. جريان شارژ ثابت با يک مقاومت حسي قابل برنامه ريزي است. باتري‌هايي که عميقاً دشارژ مي‌شوند به‌طور خودکار با 15 درصد جريان شارژ ثابت برنامه‌ريزي‌شده شارژ مي‌شوند تا زماني که ولتاژ سلول در حالت ولتاژ ثابت از 66.7 درصد ولتاژ تنظيم شده فراتر رود. چرخه شارژ زماني که جريان شارژ به سطحي که توسط يک مقاومت روي تراشه و يک مقاومت خارجي تنظيم شده است کاهش مي يابد، پايان مي يابد و اگر ولتاژ باتري در حالت ولتاژ ثابت به کمتر از 91.1درصد ولتاژ تنظيم شده برسد، چرخه شارژ جديد به طور خودکار مجدداً راه اندازي مي شود.



Description

The CN3705 is a PWM switch-mode battery charger controller for 1 or multi-cell lithium ion batteries or LiFePO4 batteries in a small package using few external components. The CN3705 is specially designed for charging lithium ion batteries or LiFePO4 batteries with constant current and constant voltage mode. In constant voltage mode, the regulation voltage is set by the external resistor divider. The constant charging current is programmable with a single sense resistor. Deeply discharged batteries are automatically trickle charged at 15% of the programmed constant charging current until the cell voltage exceeds 66.7% of the regulation voltage in constant voltage mode. The charge cycle is terminated once the charging current drops to a level set by an on-chip resistor and an external resistor, and a new charge cycle automatically restarts if the battery voltage falls below 91.1% of the regulation voltage in constant voltage mode.
