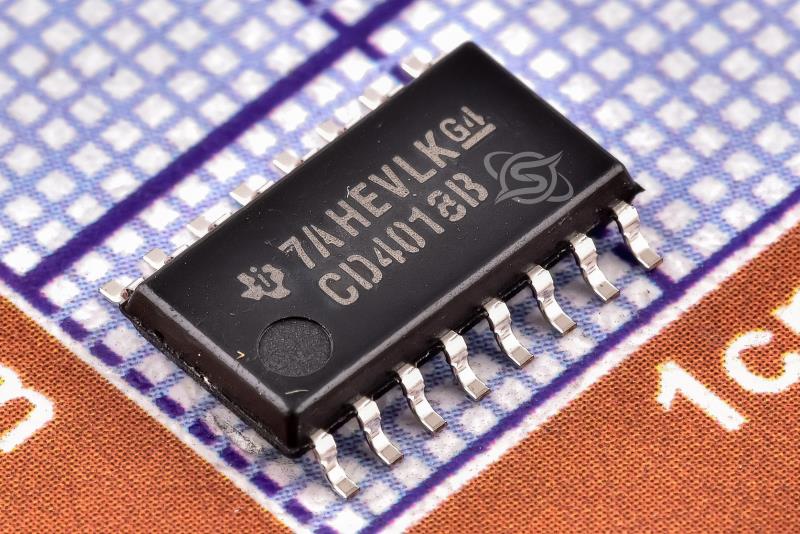

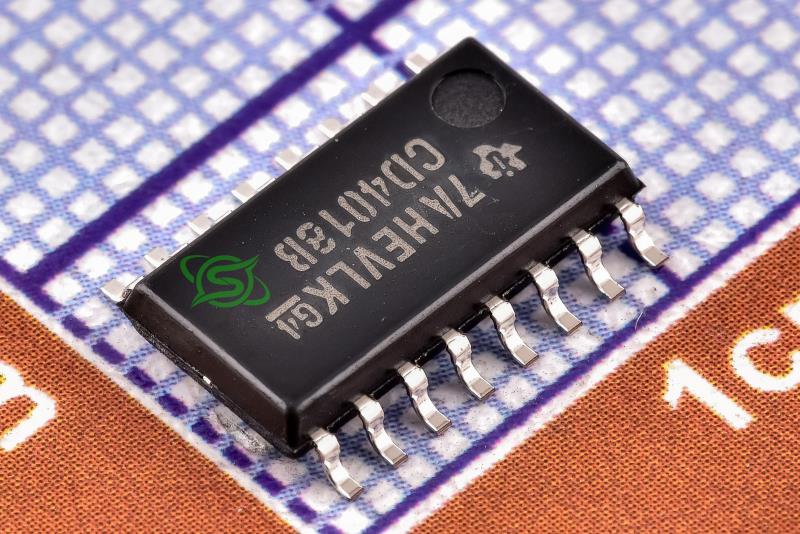

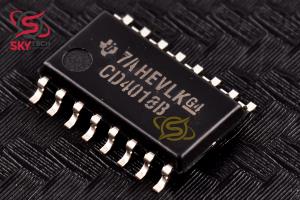

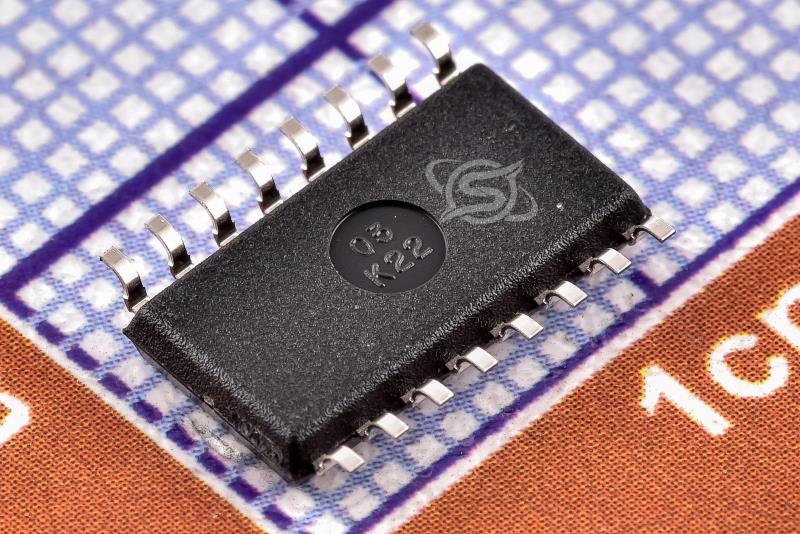

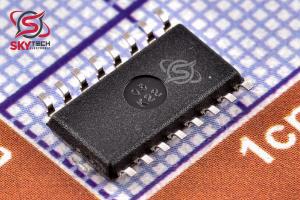

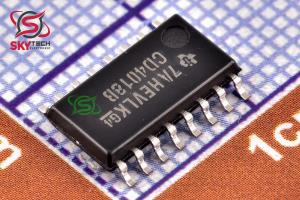

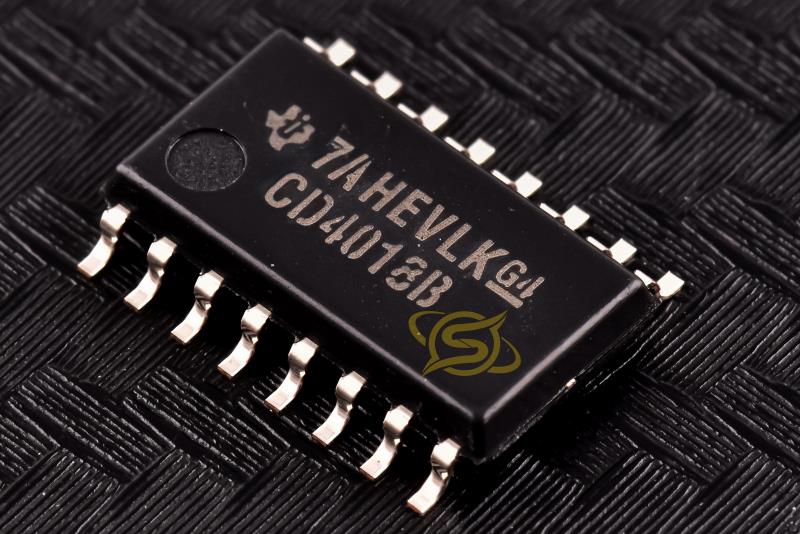

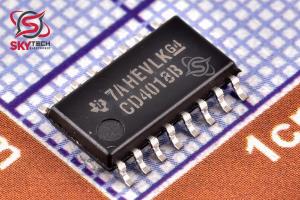

توضیحات
انواع © CD40IBB شامل 5 مرحله Johnson-Counter، خروجي‌هاي Q از هر مرحله و کنترل از پيش تنظيم شده پيش‌خوان مي‌شود. CLOCK، RESET، OATA، PRESET ENABLE و 5 ورودي JAM مجزا ارائه شده است. تقسيم بر 10،86، 4 يا 2 شمارنده پيکربندي مي تواند باشد. به ترتيب با تغذيه سيگنال هاي G5، G4، 03، 2، G1 به ورودي DATA بازگردانده مي شود. تقسيم بندي: 9، 7، 5; يا 3 پيکربندي شمارنده: تنظيمات را مي توان با استفاده از 3 (D4011B براي دريچه اتصال بازخورد به ورودي DATA) پياده سازي کرد. توابع Divideby خوار بيش از 10 را مي توان با استفاده از چندين واحد CD40188 به دست آورد. شمارنده يک شمارش پيشرفته در انتقال سيگنال ساعت اشميت در خط ساعت اجازه مي‌دهد تا زمان‌هاي افزايش و افت ساعت نامحدود باشد گيت ضد قفل براي اطمينان از ترتيب شمارش مناسب ارائه شده است.
Description
© CD40IBB types consist of 5 Johnson-Counter stages, buttered Q outputs trom each stage, and counter preset control ‘gating. CLOCK, RESET, OATA, PRESET ENABLE, and 5 individual JAM inputs are provided. Divide by 10,86, 4, or 2counter configurations can be. implemented by feeding the G5, G4, 03, 2, G1 signals, respectively, back to the DATA input. Dividedy:9, 7, 5; or 3 counter configura: tions can be implemented by the use of 3 (D4011B to gate the feedback connection to the DATA input. Divideby functions eater than 10 can be achieved by use of multiple CD40188 units. The counter is advanced one count at the positive clock- signal transition. Schmitt Trigger sction on the clock line permits unlimited clock rise and fall times. A high RESET signal clears the counter to an all-zero condition. A high PRESET-ENABLE signal allows information ‘on the JAM inputs to preset the counter. Antilock gating is provided to assure the proper counting sequence.
|
