تراشه شمارنده

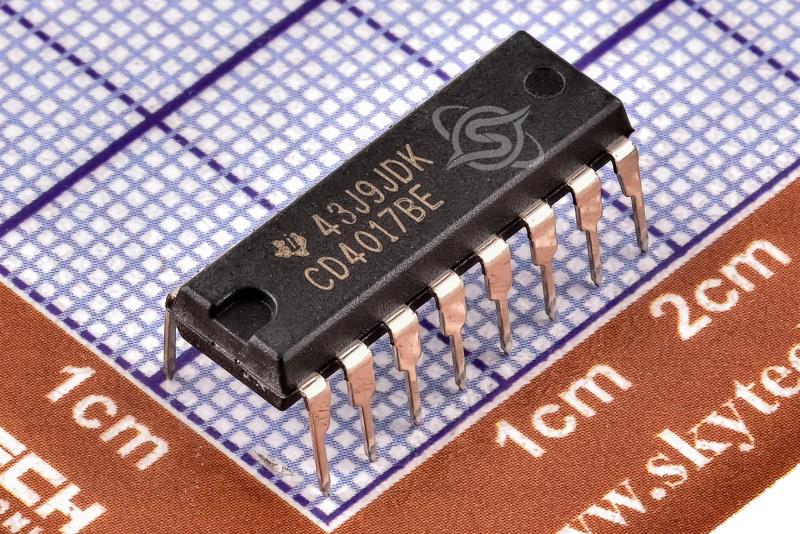

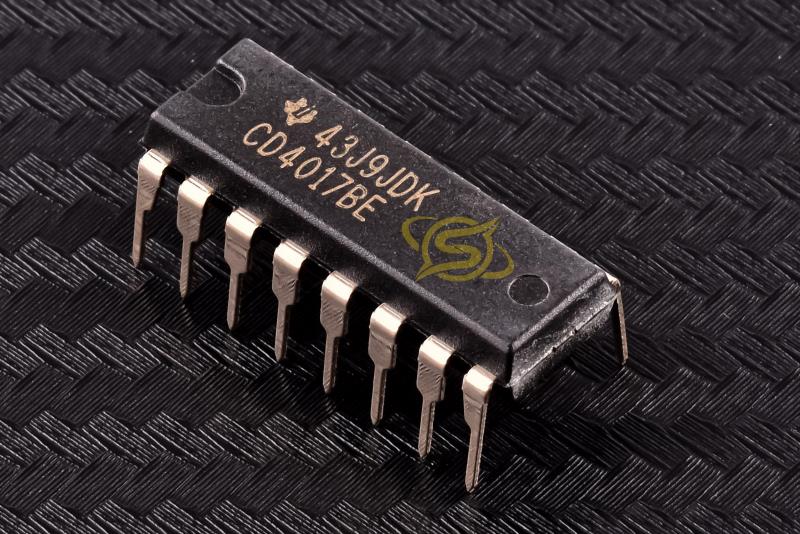

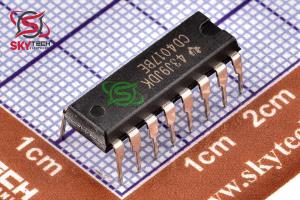

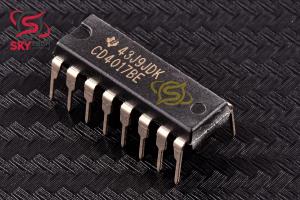

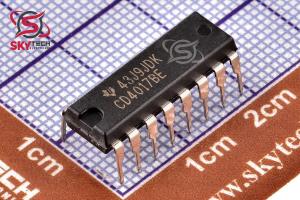

CD4017BE
Counter IC, Decade 1 Element 10 Bit Positive, Negative
کیفیت: ORIGINAL(distributor) پکیج: PDIP -16
قیمت تک فروشی 564,468 ریال
قیمت عمده 538,560 ریال (10 به بالا)
قیمت ویژه 528,197 ریال (100 به بالا)
قیمت فوق العاده523,015 ریال (1000 به بالا)
 قیمت تک فروشی 0.757 تتر با تخفیف
4.243.923.88
|
توضیحات
CD4017B-Decade Counter با 10 مرحله خروجي ديکدر و شمارنده جانسون 4 مرحله اي که به ترتيب داراي 10 و 8 خروجي ديکدر شده اند. ورودي ها شامل CLOCK، RESET و CLOCK INHIBIT هستند.
عملکرد اشميت تريگر در مدار ورودي CLOCK شکل‌دهي پالس را فراهم مي‌کند که امکان افزايش و کاهش زمان نامحدود پالس ورودي ساعت را فراهم مي‌کند.
اگر سيگنال CLOCK INHIBIT کم باشد، اين شمارنده ها در انتقال سيگنال ساعت مثبت يک شمارش پيشرفته مي شوند. هنگامي که سيگنال CLOCK INHIBIT بالا باشد، پيشروي شمارنده از طريق خط ساعت متوقف مي شود. يک سيگنال RESET بالا شمارنده را به صفر مي رساند.
استفاده از پيکربندي شمارنده جانسون امکان عملکرد با سرعت بالا، ديکدر 2 ورودي و خروجي هاي ديکدر شده بدون سنبله را فراهم مي کند. گيت ضد قفل ارائه شده است، بنابراين ترتيب شمارش صحيح را تضمين مي کند. خروجي هاي ديکدر شده معمولاً کم هستند و فقط در بازه زماني ديکدر شده مربوطه به بالا مي روند.
Description
CD4017B-Decade Counter with10 Decoded Outputs stage and 4-stage Johnson counters having 10 and 8 decoded outputs, respectively. Inputs include a CLOCK, a RESET, and a CLOCK INHIBIT signal.
Schmitt trigger action in the CLOCK input circuit provides pulse shaping that allows unlimited clock input pulse rise and fall times.
These counters are advanced one count at the positive clock signal transition if the CLOCK INHIBIT signal is low. Counter advancement via the clock line is inhibited when the CLOCK INHIBIT signal is high. A high RESET signal clears the counter to its zero count.
Use of the Johnson counter configuration permits high-speed operation, 2-input decode-gating and spike-free de- coded outputs. Anti-lock gating is provided, thus assuring proper counting sequence. The decoded outputs are normally low and go high only at their respective decoded time slot.
|
