تراشه شارژ باتری

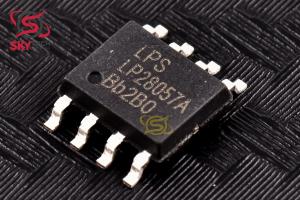

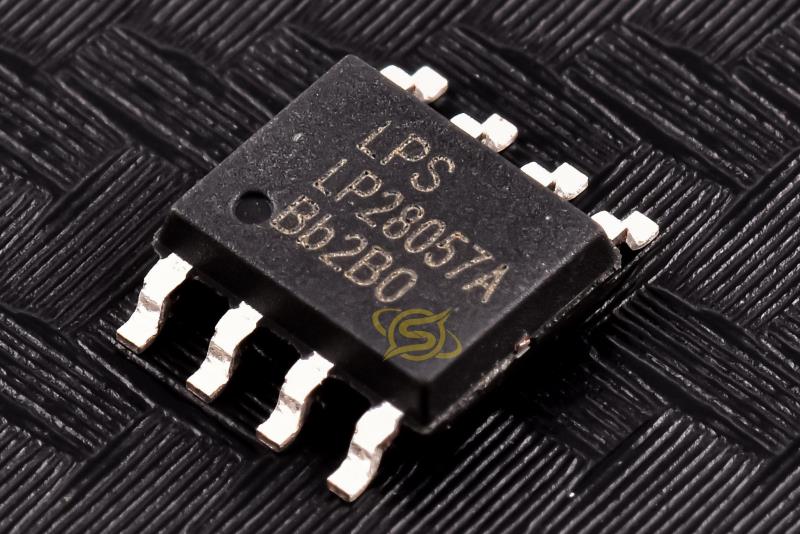

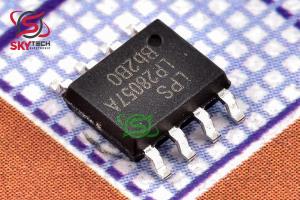

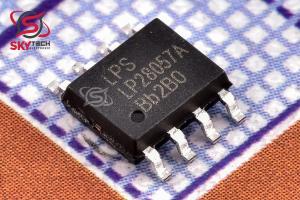

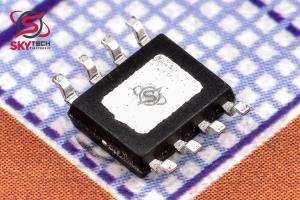

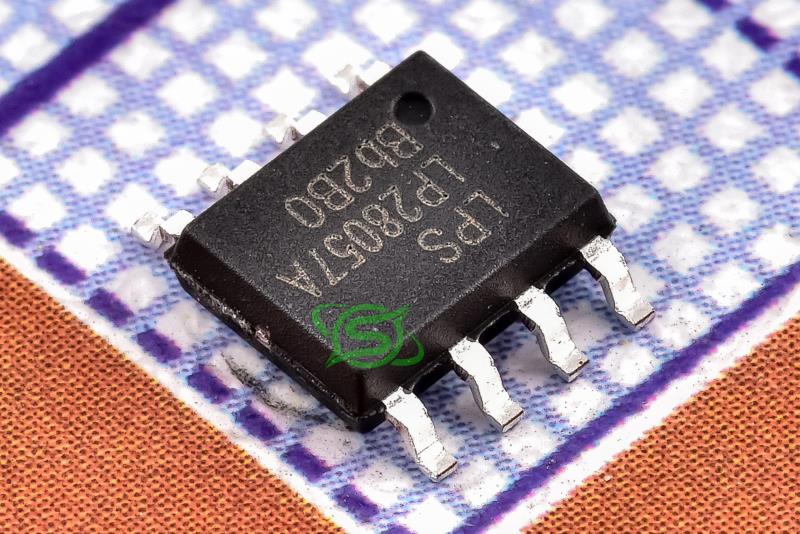

LP28057A
1A Standalone Linear Li-Ion Battery Charger
کیفیت: ORIGINAL(distributor) پکیج: ESOP-8
قیمت تک فروشی 116,004 ریال
قیمت عمده 110,670 ریال (10 به بالا)
قیمت ویژه 108,536 ریال (100 به بالا)
قیمت فوق العاده107,470 ریال (1000 به بالا)
 قیمت تک فروشی 0.12 تتر با تخفیف
0.630.60.590.58
|
|
|
|
|
| نوع محصول |
Battery charging chip |
|
| حداکثر دماي کاري |
85 سانتيگراد |
|
| حداقل دماي کاري |
-20 سانتيگراد |
|
|
|
| شرکت توليد کننده |
Lowpower Semiconductor |
|
| مقاومت روشن درين سورس (Rds) |
0.6 اهم |
|
توضیحات
LP28057A يک شارژر خطي کامل با جريان ثابت/ولتاژ ثابت براي باتري هاي ليتيوم يون تک سلولي است. بسته ESOP8 و تعداد کم اجزاي خارجي آن، LP28057A را براي برنامه‌هاي قابل حمل ايده‌آل مي‌سازد.
علاوه بر اين، LP28057A به طور خاص براي کار در مشخصات برق USB طراحي شده است. به هيچ مقاومت حسي خارجي نياز نيست و به دليل معماري داخلي ماسفت به ديود مسدود کننده نياز نيست.
بازخورد حرارتي جريان شارژ را تنظيم مي کند تا دماي قالب را در حين کار با توان بالا يا دماي بالاي محيط محدود کند. ولتاژ شارژ روي 4.2 ولت ثابت است و جريان شارژ را مي توان به صورت خارجي با يک مقاومت برنامه ريزي کرد.
LP28057A به طور خودکار چرخه شارژ را هنگامي که جريان شارژ به 1C/10م مقدار برنامه ريزي شده پس از رسيدن به ولتاژ شناور نهايي کاهش مي يابد، خاتمه مي دهد.
ساير ويژگي ها شامل نمايشگر جريان شارژ، شارژ مجدد خودکار و پين وضعيت براي نشان دادن پايان شارژ و وجود ولتاژ ورودي است.
Description
The LP28057A is a complete constant-current/constant- voltage linear charger for single cell lithium-ion batteries. Its ESOP8 package and low external component count make the LP28057A ideally suited for portable applications.
Furthermore, the LP28057A is specifically designed to work within USB power specifications. No external sense resistor is needed, and no blocking diode is required due to the internal MOSFET architecture.
Thermal feedback regulates the charge current to limit the die temperature during high power operation or high ambient temperature. The charge voltage is fixed at 4.2V, and the charge current can be programmed externally with a single resistor.
The LP28057A automatically terminates the charge cycle when the charge current drops to 1C/10th the programmed value after the final float voltage is reached.
Other features include charge current monitor, automatic recharge and a status pin to indicate charge termination and the presence of an input voltage.
|
